古建學堂||清式建築的那些古建尺寸

假如我們用的是八等材（2.5寸鬥口），這時候明間的寬度就可以算出來了，按清營造尺每尺等於32cm計算：2.5X77Ｘ32=6160cm。

明間寬確認後，次間、稍間等逐次按10:8遞減，即次間寬是明間的0.8，稍間是次間的0.8……。最後把所有開間寬相加，得出整座殿身的「通面闊」尺寸。

計算通進深尺寸最簡單的辦法就是按本建築的通面闊比例進行計算，同一建築通面闊與通進深比例為：8:5。

大式建築平面開間可達9間，特例用到11間；進深可達11架，特例用到13架。可用各種出廊方式，包括前出廊、前後廊，周圍廊

小式建築平面開間一般3～5間，進深一般3～5架，不能多於７架，可以做前後廊，不能做周圍廊。

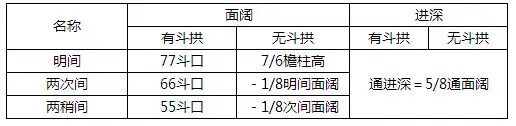

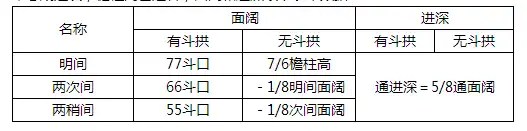

梁思成建議，檐柱高已定者，面闊和進深取下表中數據：

三、等級與規模

Ａ、殿庭：

• 氣氛莊嚴、權威性高、觀賞性強，一般為廡殿和歇山頂，有單檐和重檐形式，屋內多裝飾有天花或藻井。
• 木構架進深由七檁至十一檁；開間由五間多達十一間；用材等級為二、三、四等材；橫樑構件多為圓形截面；內外柱都處在一個層高範圍。
• 正脊兩端採用龍吻、鴟尾等裝飾。

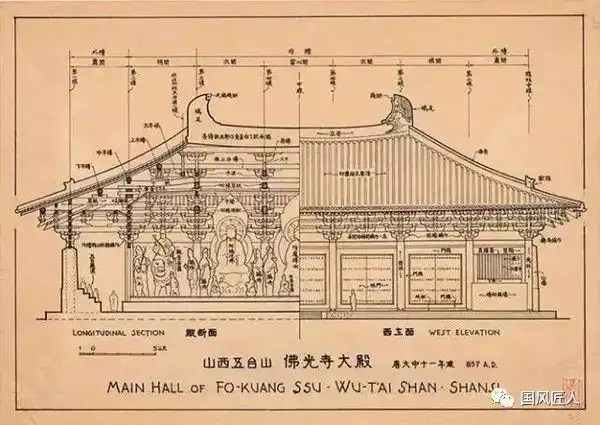

（殿庭式構架）

Ｂ、廳堂：

• 權威性較次、結構形式較活潑，除人字屋頂外，可做成歇山屋頂，大多為單檐建築。室內一般有廊軒（卷棚頂），雕樑畫棟裝飾程度較高。
• 木構架進深為五檁到七檁，最多達九檁。多設有前軒後廊。用材等級為四、五、六等材。橫樑構件截面採用「圓作堂、扁作廳」。內外柱列不等高，內柱直接上升到上層梁底，形成高矮不同的空間層次。
• 屋脊比較矮小，正脊兩端只採用花飾紋頭、雌毛等裝飾。

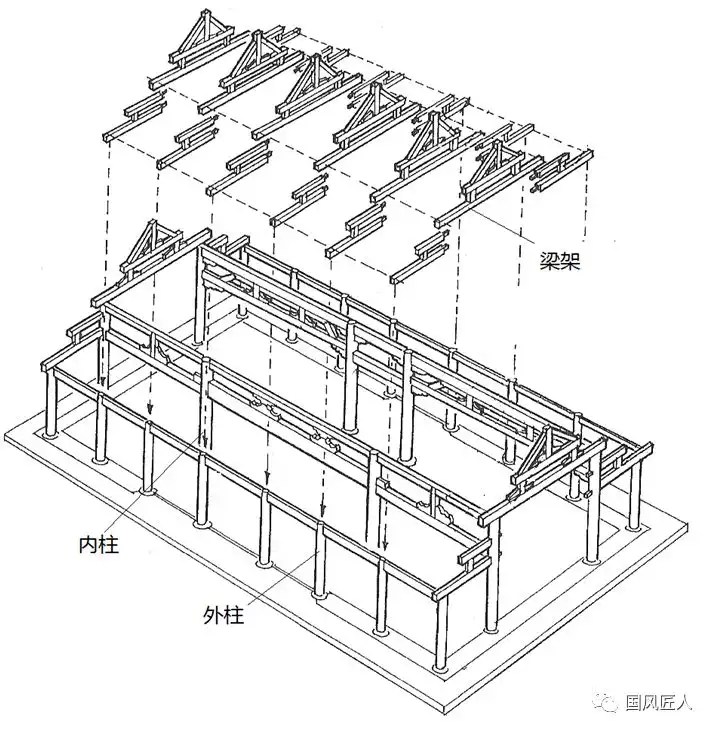

（廳堂式構架）

Ｃ、余屋：即上述二類之外的次要房屋，包括殿閣和官府的廊屋、常行散屋、倉廩、營房等。其中廊屋為與主屋相配，質量標準隨主屋而可有高低。其餘幾種，規格較低，做法相應從簡。余屋類建築多使用柱樑作，僅採用樑柱相搭接，不使用鋪作，或只使用「單斗只替」一類簡單斗拱。

南方將內四界大廳的主要梁架截面形式，做成扁矩形者稱為廳，做為圓形者稱為堂。

四、柱高與柱徑

古建築內外梁架高度有時不一樣，所以在衡量柱子高度時都以檐柱為標準。

梁思成建議，帶斗拱建築的檐柱凈高統一按６０鬥口，柱徑按６鬥口計算。

檐柱高度包括斗栱層為７０鬥口，柱徑是６鬥口。如果去掉斗栱層的高度，檐柱高度約60鬥口，為明間寬的８/10，柱徑是柱高的１/10。

廊亭建築則與此大不相同。亭子的檐柱高：四方亭按０.８~１.１倍面闊；六方亭按１.５~２倍面闊；八方亭按１.８~２.５倍面闊。

五、收分與側腳

柱頭比柱腳收分（收溜）大小為柱高的1/100 ，如柱腳直徑27厘米，高三米，柱頭要收分三厘米，柱頭直徑為24厘米。

上下垂直柱頭位置不動，柱根往外移出柱高的 1/100 與收分比例相同。

六、上出與下出

清式則例規定；小式房座，以檐檁中至飛檐椽外皮（如無飛檐至老檐椽頭外皮）的水平距離為出檐尺寸，稱為「上檐出」，簡稱「上出」，由於屋檐向下流水，故上檐出又形象地被稱為「出水」。無斗拱大式或小式建築上檐出尺寸定為檐柱高的3/10。如檐柱高3米，則上出應為0.9米。將上檐出尺寸分為三等份，其中檐椽出頭為2份，飛椽出頭佔一份。

（無斗拱或小式建築檐口）

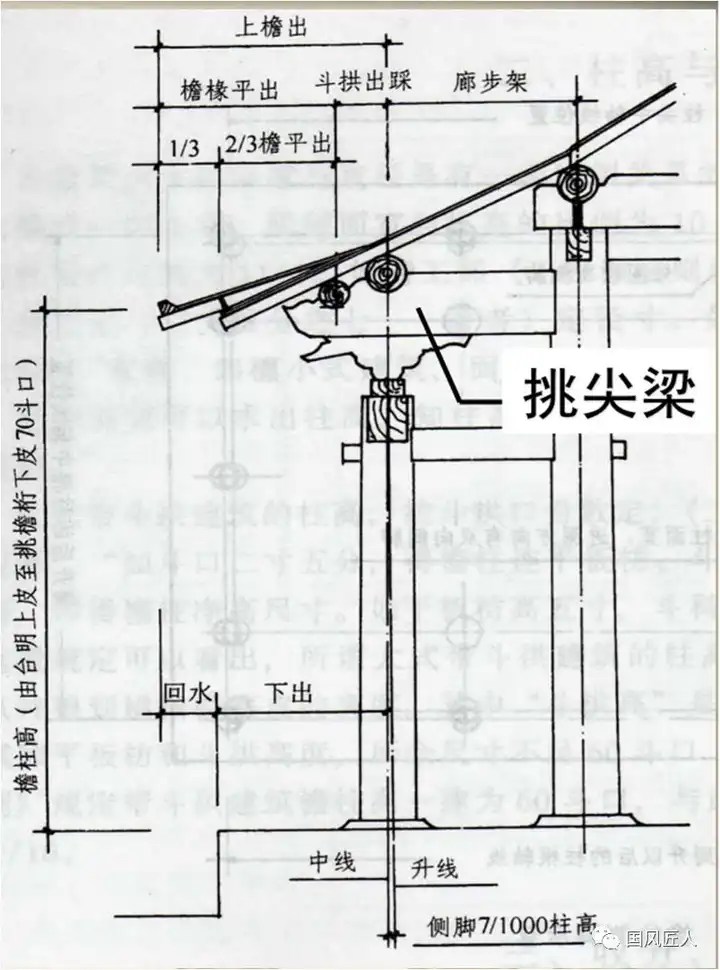

帶斗拱的大式建築，其上檐出是由兩部分尺寸組成的，一部分為挑檐桁中至飛檐椽頭外皮，這段水平距離通常21鬥口：其中2/3為檐椽平出尺寸，1/3為飛椽平出尺寸。另里一部分為斗拱出跳尺寸，即正心桁中至挑檐桁中的水平距離。這段尺寸的大小取決於斗拱挑出的多少。

（有斗拱建築檐口）

小式台明高為柱高的1/5或柱徑的2倍。台明由檐柱中心向外延伸至台明邊緣部分為出沿，下出尺寸為上出的4/5或檐柱徑的2倍。大式建築台明高為台明上皮至挑尖梁下皮高的1/4，出沿為上出的3/4。

七、步架與舉架

梁架上相鄰的檁與檁中心線的水平距離清代稱為「步」或「步架」。各步之總和就是通進深。每兩根檁木之間的垂直高差稱「舉高」。屋脊到屋檐的坡面不是一條斜直線，而是向下凹的曲線，這條曲線是由每一步架的不同舉高折線組合而成，這種步架與舉高的比值稱為「舉架」。

大式建築的廊步(檐步)寬是檐柱高的４/10，其它步架寬都是廊步架的0.8倍。例如檐柱高是６０鬥口，廊步深就是２４鬥口，其它各步架寬為19.2鬥口。

關於舉架方面的規則，我們以九檁大式建築為例：檐步五舉（２７度），下金步六五舉（33度），上金步七五舉（37 度），脊步九舉（42 度）。清代建築常用舉架有五舉、六五舉、七五舉、九舉等等。表示舉高與步架之比為0.5，0.65，0.75，0.9

• 小式五檁房，一般為檐步五舉、脊步七舉。
• 七檁房，各步分別為五舉、六五舉、八五舉等等。
• 大式建築各步可依次為五舉、六五舉、七五舉、九舉等。

九、斗拱構造

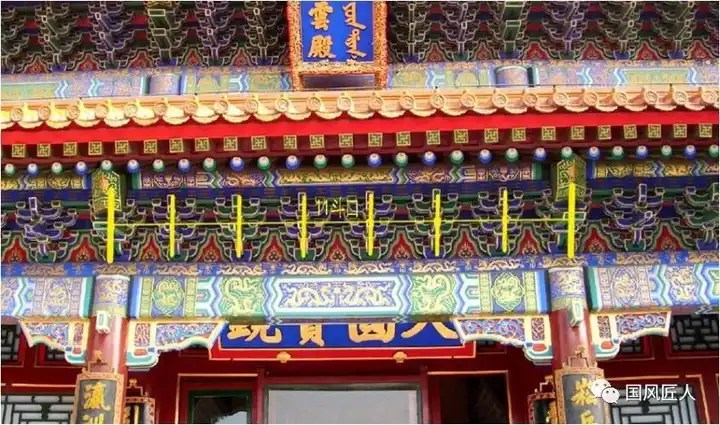

一攢斗拱中含有斗、拱、翹、昂、升等構件。 根據擺放的位置結構形式可分為柱頭科、平身科、角科、溜金、平座。

斗 按照平身科、柱頭科、角科不同，其尺寸略有區別。平身科和角科的大斗，長寬為３鬥口，高２鬥口，分為耳、腰、底三段；柱頭科大斗長４鬥口，寬３鬥口，高２鬥口。

拱　拱是斗拱中嵌入座鬥上的第二層承托拱件，它是平行於建築面闊方向的弓形曲木。斗拱是一個懸挑構件，它的構件由中心層層壘疊，並逐層向外擴展，所以拱依不同的位置和長短，有不同的名稱。清制有：瓜拱、廂拱、萬拱。在中間與牆枋平行的叫「正心瓜拱、正心萬拱」，由中心拱向內外出挑的叫「里拽瓜、萬拱，外拽瓜、萬拱」。

在第三層的拱是平行壘疊在第二層拱腳的升上，這道拱宋稱為「慢拱」，清稱為「萬拱」。

拱的尺寸規格：

翹 與拱垂直相交縱向拱件，其形式與拱相同的叫翹。拱的中間鑿有仰口卡槽，而在翹的中間則為蓋口卡槽，翹蓋在拱上相互搭交，落於座斗槽內。它是向檐口裡外懸挑伸出，形成斗拱的第二層基礎構件。

如果欲使伸出的距離加大，可在其上的升上再行壘疊一層較長的翹或昂，有兩層翹的斗拱稱為「重昂斗拱」，只一層翹的稱為「單翹斗拱」。如果有一層翹一層昂的稱為「單翹單昂斗拱」，一翹二昂的稱為「單翹重昂斗拱」。翹最多二層，平身科頭翹長７.１鬥口，寬１鬥口，高２鬥口。

翹的尺寸規格：

昂　昂是兼有裝飾作用的拱件，它的外端特別加長，似鴨嘴形狀，稱為昂嘴或昂頭。它平行壘疊在翹的升上，並與正心萬拱垂直搭交，以增加里外縱向懸挑距離，形成斗拱第三層的拱件。如果要求斗拱的外伸距離加大，還可以在昂上再疊加一昂或二昂，稱為「重昂斗拱」。

平身、柱頭科有頭昂和二昂，角科有頭昂、二昂和最上層的斜著的由昂。

升　升是比座斗小的斗形，它承接上層拱件的基座，其底面與下層拱件的兩端拱腳面相連接，一般只有一個方向刻有開口。清升依位置分為：槽升子（處在正心拱兩個端腳之上）、十八斗（處在翹昂的兩端腳之上）、三才升（處在里外拽拱的兩端腳之上）。

清制升的尺寸表：

十、翼角衝出與翹起

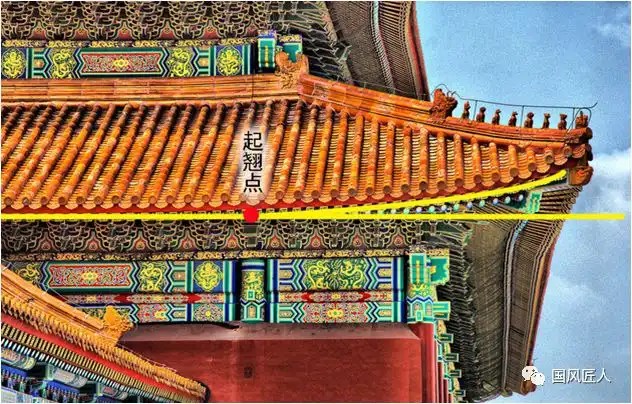

從直線變為曲線的起點稱為「起翹點，我們將起翹點向外伸出的平面尺寸稱為「衝出」。將起翹點立面向上升起的地方稱為「起翹」。清代建築翼角的起翹點為搭交下金檁對應的檐口位置。水平投影的仔角梁端頭要比正身飛椽頭長出３倍的椽徑。仔角梁端頭的上表面，要比正身飛椽頭上表面高出４倍椽徑，這就是古建翼角設計中的「沖三翹四」。

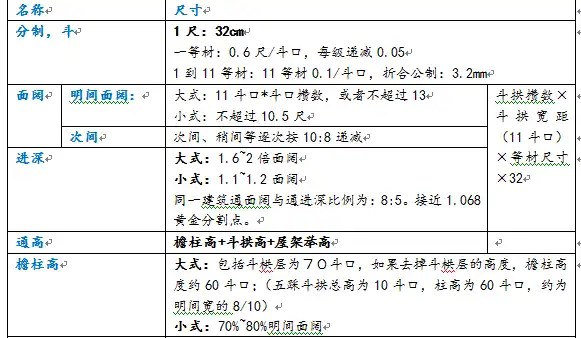

下面以一個表格結束本章，方便查閱哈~~~

---
