掌握 Android 系統架構，看這一篇就夠了！

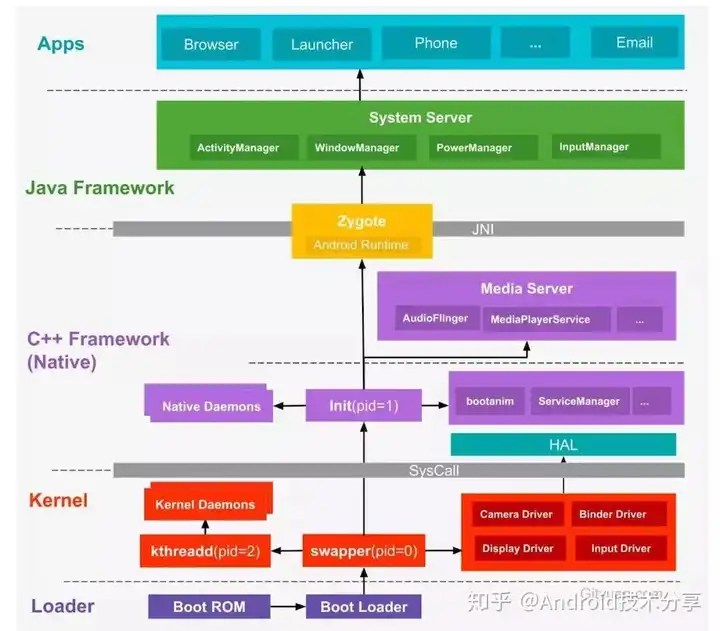

圖解：Android系統啟動過程由上圖從下往上的一個過程是由Boot Loader引導開機，然後依次進入 -> Kernel -> Native -> Framework -> App，接來下簡要說說每個過程：

關於Loader層：

• Boot ROM: 當手機處於關機狀態時，長按Power鍵開機，引導晶元開始從固化在 ROM里的預設代碼開始執行，然後載入引導程序到 RAM；
• Boot Loader：這是啟動Android系統之前的引導程序，主要是檢查RAM，初始化硬體參數等功能。

2.1 Linux內核層

Android平台的基礎是Linux內核，比如ART虛擬機最終調用底層Linux內核來執行功能。Linux內核的安全機製為Android提供相應的保障，也允許設備製造商為內核開發硬體驅動程序。

• 啟動Kernel的swapper進程(pid=0)：該進程又稱為idle進程, 系統初始化過程Kernel由無到有開創的第一個進程, 用於初始化進程管理、內存管理，載入Display,Camera Driver，Binder Driver等相關工作；
• 啟動kthreadd進程（pid=2）：是Linux系統的內核進程，會創建內核工作線程kworkder，軟中斷線程ksoftirqd，thermal等內核守護進程。 kthreadd進程是所有內核進程的鼻祖。

2.2 硬體抽象層 (HAL)

硬體抽象層 (HAL) 提供標準介面，HAL包含多個庫模塊，其中每個模塊都為特定類型的硬體組件實現一組介面，比如WIFI/藍牙模塊，當框架API請求訪問設備硬體時，Android系統將為該硬體載入相應的庫模塊。

2.3 Android Runtime & 系統庫

每個應用都在其自己的進程中運行，都有自己的虛擬機實例。ART通過執行DEX文件可在設備運行多個虛擬機，DEX文件是一種專為Android設計的位元組碼格式文件，經過優化，使用內存很少。ART主要功能包括：預先(AOT)和即時(JIT)編譯，優化的垃圾回收(GC)，以及調試相關的支持。

這裡的Native系統庫主要包括init孵化來的用戶空間的守護進程、HAL層以及開機動畫等。啟動init進程(pid=1),是Linux系統的用戶進程， init進程是所有用戶進程的鼻祖。

• init進程會孵化出ueventd、logd、healthd、installd、adbd、lmkd等用戶守護進程；
• init進程還啟動 servicemanager(binder服務管家)、 bootanim(開機動畫)等重要服務
• init進程孵化出Zygote進程，Zygote進程是Android系統的第一個Java進程(即虛擬機進程)， Zygote是所有Java進程的父進程，Zygote進程本身是由init進程孵化而來的。

2.4 Framework層

• Zygote進程，是由init進程通過解析init.rc文件後fork生成的，Zygote進程主要包含：
• 載入ZygoteInit類，註冊Zygote Socket服務端套接字
• 載入虛擬機
• 提前載入類preloadClasses
• 提前載入資源preloadResouces
• System Server進程，是由Zygote進程fork而來， SystemServer是Zygote孵化的第一個進程，System Server負責啟動和管理整個Java framework，包含ActivityManager，WindowManager，PackageManager，PowerManager等服務。
• Media Server進程，是由init進程fork而來，負責啟動和管理整個C++framework，包含AudioFlinger，Camera Service等服務。

2.5 App層

• Zygote進程孵化出的第一個App進程是Launcher，這是用戶看到的桌面App；
• Zygote進程還會創建Browser，Phone，Email等App進程，每個App至少運行在一個進程上。
• 所有的App進程都是由Zygote進程fork生成的。

2.6 Syscall && JNI

• Native與Kernel之間有一層系統調用(SysCall)層，見Linux系統調用(Syscall)原理;
• Java層與Native(C/C++)層之間的紐帶JNI，見Android JNI原理分析。

通信方式

無論是Android系統，還是各種Linux衍生系統，各個組件、模塊往往運行在各種不同的進程和線程內，這裡就必然涉及進程/線程之間的通信。對於IPC(Inter-Process Communication, 進程間通信)，Linux現有管道、消息隊列、共享內存、套接字、信號量、信號這些IPC機制，Android額外還有Binder IPC機制，Android OS中的Zygote進程的IPC採用的是Socket機制，在上層system server、media server以及上層App之間更多的是採用Binder IPC方式來完成跨進程間的通信。對於Android上層架構中，很多時候是在同一個進程的線程之間需要相互通信，例如同一個進程的主線程與工作線程之間的通信，往往採用的Handler消息機制。

想深入理解Android內核層架構，必須先深入理解Linux現有的IPC機制；對於Android上層架構，則最常用的通信方式是Binder、Socket、Handler，當然也有少量其他的IPC方式，比如殺進程Process.killProcess()採用的是signal方式。下面說說Binder、Socket、Handler：

3.1 Binder

Binder作為Android系統提供的一種IPC機制，無論從系統開發還是應用開發，都是Android系統中最重要的組成，也是最難理解的一塊知識點，想了解為什麼Android要採用Binder作為IPC機制？ 可查看這個知乎上的回答（https://www.zhihu.com/question/39440766/answer/89210950）。深入了解Binder機制，最好的方法便是閱讀源碼，借用Linux鼻祖Linus Torvalds曾說過的一句話：Read The Fucking Source Code。下面簡要說說Binder IPC原理。

Binder IPC原理

Binder通信採用c/s架構，從組件視角來說，包含Client、Server、ServiceManager以及binder驅動，其中ServiceManager用於管理系統中的各種服務。

3.2 Socket

Socket通信方式也是C/S架構，比Binder簡單很多。在Android系統中採用Socket通信方式的主要有：

• zygote：用於孵化進程，system_server創建進程是通過socket向zygote進程發起請求；
• installd：用於安裝App的守護進程，上層PackageManagerService很多實現最終都是交給它來完成；
• lmkd：lowmemorykiller的守護進程，Java層的LowMemoryKiller最終都是由lmkd來完成；
• adbd：這個也不用說，用於服務adb；
• logcatd:這個不用說，用於服務logcat；
• vold：即volume Daemon，是存儲類的守護進程，用於負責如USB、Sdcard等存儲設備的事件處理。

等等還有很多，這裡不一一列舉，Socket方式更多的用於Android framework層與native層之間的通信。Socket通信方式相對於binder比較簡單，這裡省略。

3.3 Handler

Binder/Socket用於進程間通信，而Handler消息機制用於同進程的線程間通信，Handler消息機制是由一組MessageQueue、Message、Looper、Handler共同組成的，為了方便且稱之為Handler消息機制。

有人可能會疑惑，為何Binder/Socket用於進程間通信，能否用於線程間通信呢？答案是肯定，對於兩個具有獨立地址空間的進程通信都可以，當然也能用於共享內存空間的兩個線程間通信，這就好比殺雞用牛刀。接著可能還有人會疑惑，那handler消息機制能否用於進程間通信？答案是不能，Handler只能用於共享內存地址空間的兩個線程間通信，即同進程的兩個線程間通信。很多時候，Handler是工作線程向UI主線程發送消息，即App應用中只有主線程能更新UI，其他工作線程往往是完成相應工作後，通過Handler告知主線程需要做出相應地UI更新操作，Handler分發相應的消息給UI主線程去完成，如下圖：

由於工作線程與主線程共享地址空間，即Handler實例對象mHandler位於線程間共享的內存堆上，工作線程與主線程都能直接使用該對象，只需要注意多線程的同步問題。工作線程通過mHandler向其成員變數MessageQueue中添加新Message，主線程一直處於loop()方法內，當收到新的Message時按照一定規則分發給相應的handleMessage()方法來處理。所以說，Handler消息機制用於同進程的線程間通信，其核心是線程間共享內存空間，而不同進程擁有不同的地址空間，也就不能用handler來實現進程間通信。

上圖只是Handler消息機制的一種處理流程，是不是只能工作線程向UI主線程發消息呢，其實不然，可以是UI線程向工作線程發送消息，也可以是多個工作線程之間通過handler發送消息。

要理解framework層源碼，掌握這3種基本的進程/線程間通信方式是非常有必要，當然Linux還有不少其他的IPC機制，比如共享內存、信號、信號量，在源碼中也有體現，如果想全面徹底地掌握Android系統，還是需要對每一種IPC機制都有所了解。

核心提綱

小編對於Android從系統底層一路到上層都有自己的理解和沉澱，通過前面對系統啟動的介紹，相信大家對Android系統有了一個整體觀。接下來需抓核心、理思路，爭取各個擊破。後續將持續更新和完善整個大綱，不限於進程、內存、IO、系統服務架構以及分析實戰等文章。

當然本站有一些文章沒來得及進一步加工，有時間根據大家的反饋，不斷修正和完善所有文章，爭取給文章，再進一步精簡非核心代碼，增加可視化圖表以及文字的結論性分析。基於Android 6.0的源碼，專註於分享Android系統原理、架構分析的原創文章。

建議閱讀群體： 適合於正從事或者有興趣研究Android系統的工程師或者技術愛好者，也適合Android App高級工程師；對於尚未入門或者剛入門的App工程師閱讀可能會有點困難，建議先閱讀更基礎的資料，再來閱讀本站博客。

看到Android整個系統架構是如此龐大的, 該問如何學習Android系統, 以下是我自己的Android的學習和研究論。

從整理上來列舉一下Android系統的核心知識點概覽：

需要這些關於Android系統核心知識加群免費獲取 Android IOC架構設計

4.1 系統啟動系列

Android系統中極其重要進程：init, zygote, system_server, servicemanager 進程:

再來看看守護進程(也就是進程名一般以d為後綴，比如logd，此處d是指daemon的簡稱), 下面介紹部分守護進程：

• debuggerd
• installd
• lmkd
• logd

4.2 系統穩定性系列

Android系統穩定性主要是異常崩潰(crash)和執行超時(timeout):

4.3 Android進程系列

進程/線程是操作系統的魂，各種服務、組件、子系統都是依附於具體的進程實體。深入理解進程機制對於掌握Android系統整體架構和運轉機制是非常有必要的，是系統工程師的基本功，下面列舉進程相關的文章：

4.4 四大組件系列

對於App來說，Android應用的四大組件Activity，Service，Broadcast Receiver， Content Provider最為核心，接下分別展開介紹：

4.5 圖形系統系列

圖形也是整個系統非常複雜且重要的一個系列，涉及WindowManager,SurfaceFlinger服務。

結束語

Android系統之博大精深，包括Linux內核、Native、虛擬機、Framework，通過系統調用連通內核與用戶空間，通過JNI打通用戶空間的Java層和Native層，通過Binder、Socket、Handler等打通跨進程、跨線程的信息交換。只有真正閱讀並理解系統核心架構的設計，解決問題和設計方案才能做到心中無劍勝有劍，才能做到知其然知其所以然。當修鍊到此，恭喜你對系統有了更高一個層次的理解，正如太極劍法，忘記了所有招式，也就練成了太極劍法。

再回過頭去看看那些API，看到的將不再是一行行代碼、一個個介面的調用，而是各種信息的傳遞與交互工作，而是背後成千上萬個小蝌蚪的動態執行流。記得《俠客行》裡面的龍木二島主終其一生也無法參透太玄經，石破天卻短短數日練成絕世神功，究其根源是龍木二島主以靜態視角去解讀太玄經，而石破天把牆壁的圖案想像成無數遊動的蝌蚪，最終成就絕世神功。一言以蔽之，程序代碼是死的，系統運轉是活的，要以動態視角去理解系統架構。
