SketchUp2019新功能完全解析與評測
來源：AndrewUp
Hi 大家好，我是Andrew
大年初二，就在大家走親戚約姑娘的時候
天寶大法悄悄的更新了SketchUp2019
大法真是調皮，大過年的發布新版本
筆者從親戚家坐火箭回家給大家做測評
春節檔大片
SketchUp2019之新擠牙膏之王
正式上映！
點擊這裡可獲得試用安裝包！
今天Andrew就為大家解析一下SU2019的新功能
打開SU2019
映入眼帘的就是這位叫Marc的大叔
嗯…好像還不是很老，就叫Marc小哥哥
這位小哥哥為SU和LayOut編寫了許多一流的功能
應該是一位程序員大神
這次的SU封面人物的質量可謂是空前的高！
也是SU2019最大的更新！
我們可以與旁邊的史蒂夫·奧賴森大叔做一下對比
細節上更多的鬍鬚與頭髮彰顯了魅力
SU封面人物終於不穿單色衣服了！
Marc小哥哥穿了一件胸口印有……
印有…印有…印有…
大概是世界地圖的T恤
時尚又大氣
絕對會是2019年潮男必備的爆款服飾！
筆者也準備訂製幾件
再看這酷酷的足夠將筆者掰彎的pose
讓筆者不由自主的模仿起來…
最後是腿部褶皺的細節也是空前的豐富
這雖然是SU封面人物邁出的一小步
但卻是SketchUp邁出的一大步！
這次的更新簡直是空前絕後！
感謝天寶大法！
好，這次的SU2019新功能解析就講到這裡…
我們明年再見！
嗯……不好意思
就當筆者以為只更新了封面人物之後
翻了下SU2019官方更新文檔
發現……SU2019還更新了不少東西
親愛的讀者們，先不要走
剛才只是開了一個小小的玩笑
說歸說，鬧歸鬧，別拿更新開玩笑
接下來
我們就嚴肅的看一下SU2019都有哪些更新與改進
SketchUp篇
更新一：啟動界面重新設計
讓我們來對比一下
SketchUp 2018啟動界面
SketchUp 2019啟動界面
雖然沒那麼酷炫，但是更加直觀
這種左側文字卡片的UI形式現在很常見
尤其是許多後台管理系統
這種設計使得顯示內容更加直觀、系統
能顯示的內容也更多
而且還便於後期增加內容
啟動頁面還增加了一個學習板塊
分別連接到SU官方論壇、SU官方錄製的基礎入門視頻
以及新增加的板塊SketchUp Campus
這個板塊是通過視頻課程進行初學和高級學習的中心
最終將涵蓋整個SU系列和許多專業行業工作流程
其實是一個SU各個行業的高級進階視頻教程板塊
目前的視頻還不是很多，但是都是很精品的課程
網站也還在測試中
需要注意的一點是…
科（翻）學（牆）上網才能觀看視頻…
更新二：軟體訂閱模式變化
SketchUp正版軟體一直採用的是
單獨版本終生買斷制
一個版本的軟體需要一萬多的費用
但是從SU2019版本後將改變這一規則
天寶大法終於想通了……

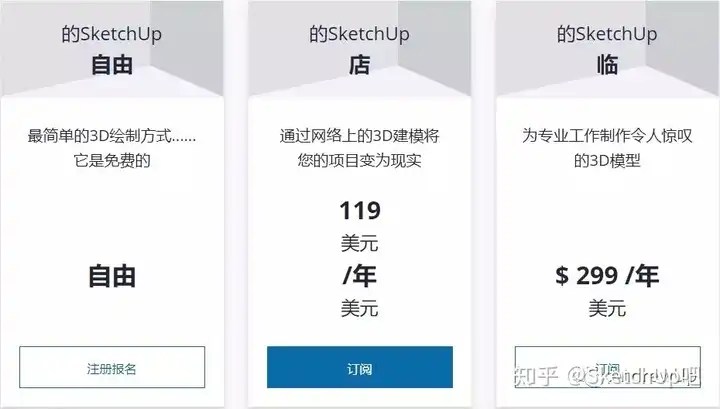

將採用年費訂閱制度
299美刀一年！
按照今天的匯率
299美刀大概相當於2016元人民幣
平均每天僅僅需要5.5元！
筆者牆裂建議大家多多購買正版
訂閱年會員不僅可以使用正版的SU
還有很多福利
比如無限量的雲存儲空間
（免費用戶只能用網頁版SU，有10GB的雲存儲空間）
而且對於學生來說福利更加多
僅需要55美金/年
摺合人民幣370元/年
平均每天僅需約1塊錢
至於學生版怎麼購買…還得問官方
筆者記得官方授權教育培訓中心可以購買
全新的購買模式更加優惠且人性化
用戶不用花費大量費用購買軟體
而且升級還需要另外付費
採取每年訂閱的方式
正好可以跟上SU每年一更新的節奏
不過…希望官方也可以適當借鑒一下Steam的套路
時不時搞點大促啥的
更新三：根據圖層更改線性
此處應該有掌聲！

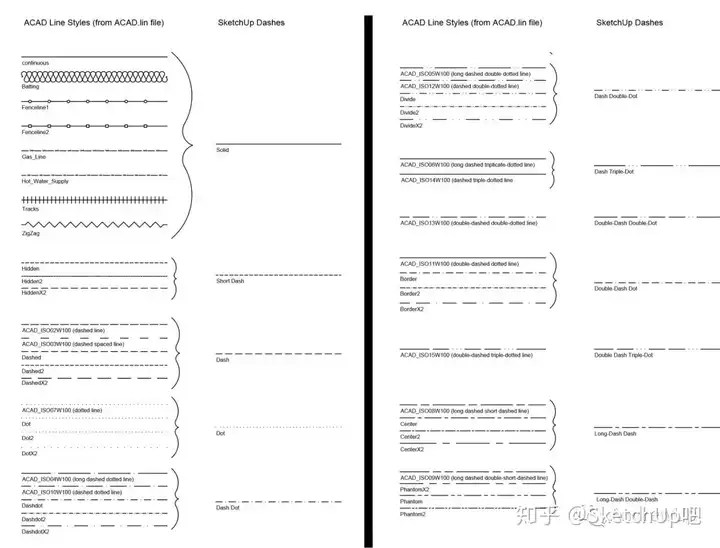

在SU2019的圖層中增加了可以修改圖層線性的功能
不同圖層下的對象，也會呈現出對應的線性
線性的比例會隨著滾輪的遠近變化
這樣設計也是比較合理的
我們只需要在Layout中調整線型比例就好
在SU中沒必要去限制比例
這個功能是筆者期待已久的功能
此功能也出現在了SU2019官方論壇的願望清單中
沒想到SU官方居然真的實現了！
在建築設計領域
由於施工圖紙沒有過多的顏色和豐富的貼圖
而且過於抽象
所以需要用線性去表達各種不同的指示功能
軸線、門窗開啟符號、燈帶等等
都需要不同的線性去表達
這個功能CAD與犀牛很早已經有了
SketchUp可能顯得姍姍來遲
但是對於一款三維建模軟體來說
這個功能也不是很剛需
但是既然增加了
我們就說一下增加這個功能的意義
他的意義當然就是……
更加方便Layout繪製施工圖
回顧一下去年的更新，增加了剖面填充
這個功能同樣也是為Layout繪製施工圖帶來更多便捷
更改線型這個功能同樣是方便了Layout繪製施工圖
作為全中國唯一幾個熱愛Layout的男人
希望天寶大法對Layout好一點

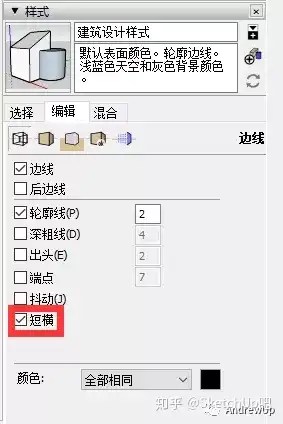

在風格樣式中也同樣貼心的增加了是否顯示線性的選項
這裡再說一下圖層的小改動
圖層的排列邏輯順序發生改變
詳見下圖
更新四：更加溫馨的捲尺工具
SU團隊的產品經理一定是一個細心的暖男
在SU2019中
你可以用捲尺工具
直接在滑鼠指針右下角的提示文字中
查看滑鼠所在線段的長度，所在面的面積
不用我們再去數值框查看數值
更加方便了觀看數據
雖然是一個不起眼的小細節
但從這些細節可以看出
SU團隊真的很認真的在研究用戶習慣
更新四：升級到Ruby 2.5.1
Ruby從Ruby 2.2.4升級到Ruby 2.5.1
新的Ruby語言會帶來一些細微變化
但是測試中沒有發現Ruby 2.2.4和新的2.5.1之間存在任何主要的兼容性問題
所以大多數開發人員的升級應該相對簡單
所以…重點來了！
由於Ruby語言的升級
很多插件都不能在SU2019上運行
所以各位大大們先別急著刪除SU2018
靜靜等待各路大神更新插件
很多插件都還不能使用！
（Enscape是可以使用的）
更新五：全新的天寶中心
全新的SU2019更加註重天寶賬號的重要性
筆者建議大家都去註冊一個天寶賬號
可以註冊一個Gmail郵箱直接關聯
前提是你需要科（翻）學（牆）上網…哈哈…
全新的天寶中心可以實現雲協作功能
不知道大家有沒有用過有道雲筆記之類的團隊協作工具
基本原理都是類似的
參加協作的設計師
可以在天寶中心中對項目進行協作、評價和交流
但是…中國的設計師從來沒有協作建模的習慣
所以…對於我們來說基本沒用
最重要的是…
你需要科（翻）學（牆）上網
因為大家應該都用不到所以就不過多描述
更新六：SU工具欄排布可保存
在SU2019之前的版本中
大家總是抱怨每次排好的工具欄
重新打開後總是沒辦法保存
SU2019終於解決了這個問題
更新七：不痛不癢的更新
當編輯面板被拉長的時候
陰影編輯面板也會跟著拉長…
好吧，這樣確實看著舒服點
更新八：SU更加流暢
SU2019對大模型得支持更好
打開大型模型更加流暢
依然存在的問題
根據筆者這幾天的測試
依然發現直接從SketchUp發送到Layout
會出現發送失敗的問題
得先把Layout關閉，才能發送成功
LayOut篇
更新一：可修改SU窗口線型比例
因為SU2019中引入了不同的線型
所以Layout中也緊跟著加了可以修改線型的功能
前面的比例是更改線性總體的比例包括粗細
後面的比例僅更改虛線的比例
主要控制虛線的疏密程度
更新二：Layout導出到SU中更加方便
Layout導出DWG文件
Layout中的對象將會發送到AutoCAD中的布局空間中
Layout中的SU窗口中的對象將會發送到AutoCAD中的模型空間中
這樣導出的DWG文件是沒辦法再給SU用的
勾選上這個按鈕
Layout導出的DWG文件將把所有信息都保留在AutoCAD的模型空間中
這樣導出來的DWG文件又可以導入到SU中使用了
不會缺少任何信息
但是……從SU導入到Layout中的文件
再導出成為DWG文件
然後再導入到SU中使用……
這是什麼騷操作？
一般人應該不會這麼干……
所以…這個新功能真的讓人匪夷所思…
更新三：LO導入DWG文件更加方便
Layout2019導入DWG文件更加方便
現在導入可以修改CAD模型空間中的單位
這個功能還可以
牙膏擠得很不錯
更新四：滑鼠滾動速度控制器
這個功能的增加是因為……
因為大家的電腦配置各不同
電腦稍微差的同學可以將速度調慢一些
以免在你瘋狂的翻滾滑鼠中鍵是電腦卡死……
如果你的電腦很好
那可以體驗一下滑鼠飛一般的感覺……
這也算是解決Layout卡頓的一種方式?
好吧，這就是命……
BUG修復：演示模式下解析度出錯
這個BUG是筆者去年提給官方的BUG
SU2019終於解決了
Layout2018在點擊幻燈片放映的時候
會出現解析度放大的問題
這個BUG在SU2019中也得到了改進
好吧…以上真的就是SU2019的新功能了…
總結
雖然今年的牙膏擠的有點短
但是SU在提升軟體穩定性與修復BUG上
都下足了功夫
光修復的BUG就有100多個
對於一款非常成熟的軟體來說
穩定才是最重要的
如果盲目加入很多新功能
會引發無數不可預見的問題
這將會失去大批的用戶
所以求穩才是最重要的
畢竟，我們還有插件
新功能解析與評測就講到這裡
