案例：iPhone7重摔後導致手機無法開機。
接到客戶的一部重摔iPhone7和一部iPhone7 ID機，客戶描述重摔的那一部沒有ID，而且手機無法開機了，修好後讓給搬到那部ID機上。接到手機後機器摔的比較嚴重。
螺絲柱都摔掉了，還好沒有傷到主板。
先加電試試，結果加電大電流漏電，經測量硬碟3V供電短路。觀察發現主板卡槽位置摔彎，短路也可能就在這個位置，去掉硬碟旁邊的兩個電容後加電正常開機。
開機後測試功能，發現無WiFi，進入設置有時會卡住，經查WiFi時鐘信號R0807一端有1.8V，另一端通WiFi模塊17腳沒有電壓，更換電阻，飛線借電後故障依舊。果斷拆掉WiFi模塊，拆下來後焊盤掉點，重摔機就是這樣，先飛線再說。
WiFi模塊也掉點。
本來打算先不裝WiFi模塊開機試試功能的，結果一加電又漏電，上松香大法。
去掉發熱電容後開機測試，設置功能已經正常，不再卡頓，接下來安裝WiFi模塊。
安裝完之後測試功能，WiFi有了，設置卡頓也解決了，但會時不時的重啟。考慮到主板中間位置有點變形，音頻會引起重啟現象，所以先拆下音頻，又掉點，飛線重植後開機測試各功能正常。接下來就是換外配了。
屏幕邊框有封膠，費了好大勁才給弄下來。
Phone7的排線在這邊，要小心不要弄斷。

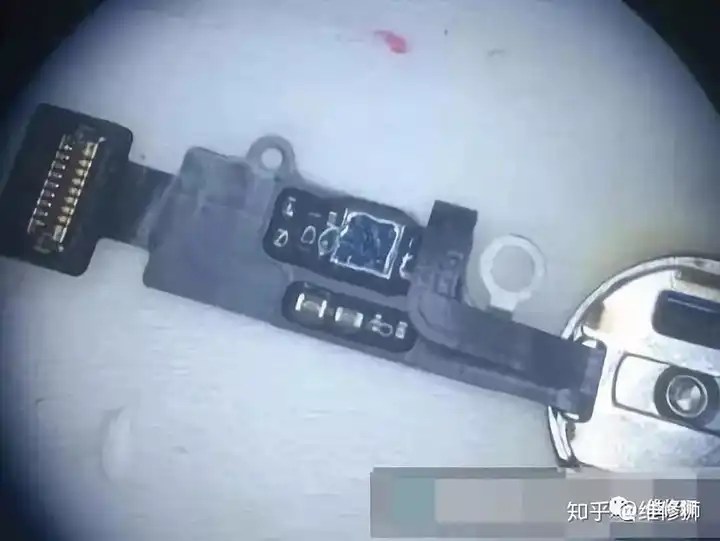

更換屏幕上的指紋，指紋下面用膠粘住的，要小心，不要弄壞了晶元。
然後再裝入修好的主板，裝屏後開機測試功能，全部正常。
至此，iPhone7重摔後手機無法開機維修結束。
