iPhone6 S維修案例分享二十九

案例：iPhone 6S，反覆白蘋果重啟不開機。

遇到白蘋果故障的，我都先刷機看一下報錯，大概能判斷出是哪塊的故障。

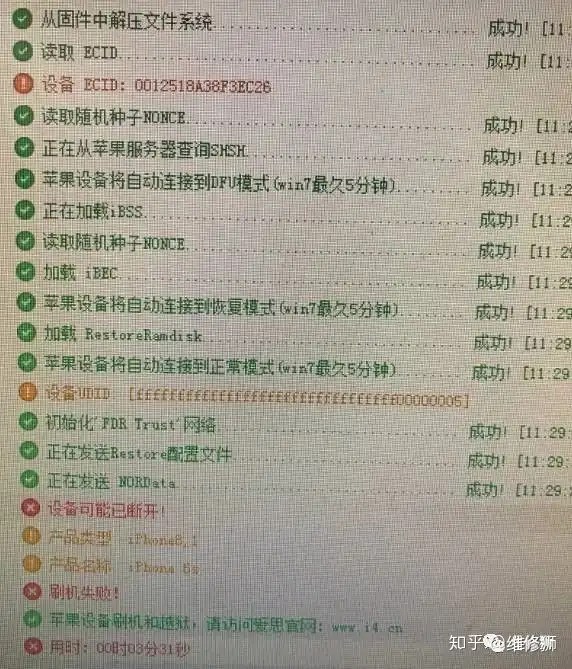

此機通過itunes刷機，剛出進度條突然滅屏，報錯9。刷了幾次，都是一樣結果。用愛思助手恢復，停在如下圖位置。

報錯9一般都是硬碟底層，或者CPU到硬碟之間斷線，或者邏輯碼片的問題。

好，先開整硬碟。為啥呢？硬碟好整唄！得挑軟柿子捏。

硬碟吹下來，上測試儀，讀寫底層，一路流暢。我就有點納悶了。再測硬碟底腳阻值，也都正常無太大偏差。換個硬碟，直接寫入新底層，焊回主板。再次刷機，故障依舊。

好吧，那就考慮邏輯碼片了。這個故障在6P的時候非常常見。就是那著名的「CPU兩條線」，廣大維修大神還發明了打磨CPU上層，飛線到邏輯碼片引腳的絕技。6S我還真很少遇見。

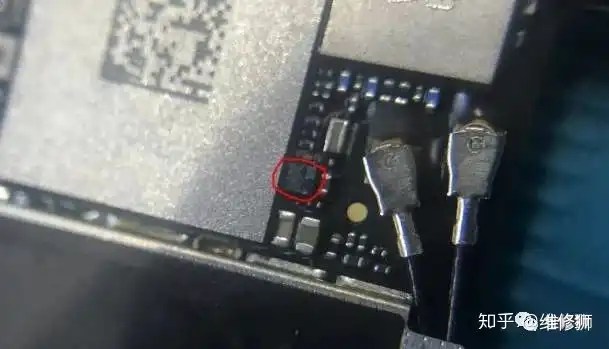

6S邏輯碼片就在WIFI晶元旁邊。如圖，U0900。

好，先換了再說，我就不信6S還能像6P那樣主板斷線。三下五除二，料板拆了一個換了上去。換完刷機，故障依舊，報錯9。

好吧，還是把晶元吹下來老老實實測阻值吧。

吹下晶元，測了一下底角阻值。一個腳接地，一個供電腳386，一個I2C數據腳485，一個I2C時鐘腳497。都還可以呀！

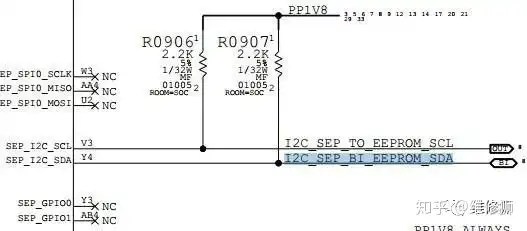

且慢，I2C匯流排通過兩個相同阻值電阻連到一個供電線上，然後直通向CPU的，屬於一對匯流排。這樣它們的阻值應該差別不大。現在有十幾個的差別，貌似不正常。既然如此，我就把兩個上拉電阻R0906,R0907幹掉。再測阻值，果然兩條匯流排阻值之間相差僅為3。

如下圖，兩個電阻就在邏輯碼片邊上。

找到故障點了，接下來料板拆電阻，風槍吹上，吹邏輯碼片，裝機刷機。

來源：①蘭德手機維修培訓學校 論壇 ②迅維網友 |清風不識字典 的分享 維修獅 整理髮布
