解密神奇的3D貼合與玻璃熱彎技術

蘋果是手機行業的傑出企業,可你們知道嗎,蘋果的產品iphone8差點因為OLED顯示屏與壓力觸控顯示屏的合貼合,以及觸摸期間的全貼合問題而暫停生產。

3D全貼合有那麼難嗎?舉個例子,就拿3D TOUCH來說,僅一個3D TOUCH感測器模組的膜層數,如果算上結構膠材後,就超過了10層,不同功能的材料要全貼合在一起,加工難度當然不低。

載入超時,點擊重試

蘋果3D TOUCH

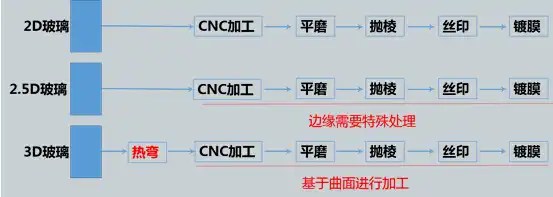

2D和2.5D玻璃防護屏產品的生產方法是將玻璃基板進行切割,通過精雕、光孔、拋光、強化、絲印、鍍膜等加工後,製成各種規格型號的產品。3D曲面玻璃的生產流程與2D和2.5D產品基本相同,最大區別在於新增熱彎成型設備。

3D玻璃生產流程

3D玻璃貼合製程

在手機平面的製造過程中,蓋板選定之後就是貼合,即把蓋板和下面面的觸控、顯示層整合在一起形成一個完整的膜組。3D貼合工藝,大體分為兩種,一種是膜與蓋板的貼合,也就是裝飾方面的鐵和工藝;一種是屏與玻璃蓋板的貼合,屬於功能性貼合。

如下圖,薄膜完成了以後會藉由OMD3D貼合的的製成工藝,將薄膜放在資料板上(如3D玻璃);再將薄膜進行真空貼合,在貼合的時候會依據薄膜的特性來判別要不要給溫度;在進行合模真空成型貼合以後會進行展延,不會有氣泡;完成後就是開模。

真空貼合機

中國市場上也有很多廠商在規劃自己的OLED顯示屏與3D玻璃蓋板全貼合生產線。如在傳統2D、2.5D玻璃蓋板貼合生產線上出貨量較大的晟宇精機就表示,很多客戶都在積極諮詢他們的動模3D玻璃蓋板貼合生產線技術。除了在3D貼合生產線上引入了動模循環技術、減少產品污染外,還增加了檢測和清潔循環環節,極大的提高了每個貼合工序的產品良率。

智能手機

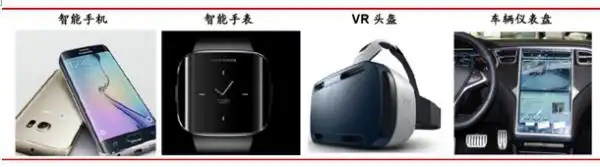

3D玻璃除了應用在智能手機上以外,3D玻璃的曲面特色也應用在如智能手錶、平板計算機、可穿戴式智能產品、儀錶板等,相信隨著科技的發展,3D玻璃的應用一定越加廣泛。
