SSD通俗原理簡介

來自專欄 Distributed Things4 人贊了文章

1. 什麼是SSD

SSD是Solid State Drive，即固態硬碟的縮寫。目前主流的SSD是使用半導體快閃記憶體（Flash）作為介質的存儲設備，SSD有別於HDD(Hard Disk Drive)機械硬碟。

SSD誕生於上世紀70年代，最早的SSD使用RAM，RAM掉電數據就會丟失，價格也特別貴。後來出現了基於快閃記憶體的SSD，快閃記憶體掉電之後數據不丟失，flash SSD慢慢取代了RAM SSD。此時HDD盤已佔據了大部分的存儲市場。到本世紀初，由於工藝的不斷進步，SSD贏來了大發展，容量和性能不斷提升，價格也不斷下降。HDD的在工藝和技術上已經很難有突破性的進展，SSD在性能和容量上還在不斷突破，相對於HDD市場的萎縮，無論是企業級市場還是消費級市場SSD的快速普及，SSD市場份額一直在擴大。相信不久的將來，SSD在在線存儲領域會取代HDD成為主流的存儲設備，成為軟體定義存儲的主流設備。

在工作方式上，HDD使用磁碟，即磁性介質作為數據存儲介質，在數據讀取和寫入上，使用磁頭+馬達的方式進行機械定址。因為機械硬碟靠機械驅動讀寫數據的限制，導致機械硬碟的性能提升遇到了瓶頸。特別是HDD盤的隨機讀寫能力，受其機械特性的限制，是一個巨大的瓶頸。SSD使用Flash作為存儲介質，數據讀取寫入通過SSD控制器進行定址，不需要機械操作，有著優秀的隨機訪問能力。

下圖分別是HDD和SSD的組成。HDD使用機械SSD由主控、快閃記憶體、DRAM（可選）、PCB（電源晶元、電阻、電容等）、介面（SATA、SAS、PCIe等）。

SSD分為前端、中間、後端。前端是介面和相關的協議模塊（STAT/SAS/PCIe等），中間是FTL（Flash Transhlation Layer）模塊，後端是和快閃記憶體通信模塊（快閃記憶體遵循ONFI或者Toggle協議）。

2. SSD的工作原理

2.1 SSD的存儲單元

Flash的基本存儲單元是 - 浮柵晶體管。

上圖是浮柵晶體管的結構，最下面的是襯底，源極和漏極。襯底之上，有隧道氧化層、Floating Gate(浮柵層)、氧化層、控制柵極。中間的Floating Gate被絕緣層包圍著，電子易進難出，通過對Floating Gate充放電子，來對晶體管進行寫入和擦除。

在源極（ Source）和漏極（ Drain）之間電流單向傳導的半導體上形成存儲電子的浮柵，浮柵上下被絕緣層包圍，存儲在裡面的電子不會因為掉電而消失，所以快閃記憶體是非易失性存儲器。

下圖是浮柵晶體管的寫和擦除的原理。

寫操作如左圖，是在上面的控制柵極加正電壓Vpp，使電子通過絕緣層進入浮柵。擦除操作正好相反，如右圖，是在襯底加正電壓Vpp，把電子從浮柵中吸出來。寫入的過程是充電子的過程，如果寫入的page之前已經寫過，在寫入之前，必須先對flash進行擦除0，清除浮柵中的電子。

數據是以0和1二進位進行保存的，根據浮柵中有沒有電子兩種狀態，可以表示數據的0和1，這樣就可以進行數據的存儲。一般把有電子的狀態記為0，沒有電子的狀態記為1。

2.2 快閃記憶體的分類

根據製作工藝，快閃記憶體存儲器可以分為NOR型和NAND型。

NOR型是為了替代EEPROM而設計，可以按位或者按位元組進行訪問，NOR型快閃記憶體晶元具有可靠性高、隨機讀取速度快的優勢，但擦除和編程速度較慢，容量小，主要用於存儲可執行的成都代碼。

NAND快閃記憶體容量大，按頁進行讀寫，容量大，適合進行數據存儲。本文介紹都是基於NAND flash。

2.3 NAND flash的擦除、讀、寫

擦除，在襯底施加電壓足夠長的時間，把電子從浮柵中吸出來，擦除之後，整個block的數據都變成了1。由於一個block共用一個襯底，所以在擦除時，一次擦除一個block，即擦除的單位為block。
寫，寫的過程是對浮柵充電子，也稱為編程。寫之前需要先進行擦除，由於擦除之後，數據都變成了1，所以需要對要寫入0的浮柵進行充電。
讀，讀取的時候，對晶體管施加一個低電壓，如果浮柵中沒有電子，那麼管子就是導通的，讀到1；如果浮柵中有電子，管子不導通，讀到0。讀取數據時，因為是否有電子會影響到管子的導通性，所以可以利用電流感應浮柵里電子捕獲量的多寡，靠感應強度轉換成二進位的0與1。

2.4 快閃記憶體的內部組織架構

如下圖的快閃記憶體的內部組織架構：

1個Chip/Device -> 多個DIE或者LUN
1個DIE/LUN -> 多個Planes
DIE/LUN是接收和執行快閃記憶體命令的基本單元
1個Plane -> 上千個Blocks
每個Plane有獨立的register，一個Page register，一個Cache register
1個Block -> 上百個Pages
Block是擦除的基本單位
1個Page -> 一般是4KB 或者 8 KB + 幾百個位元組的隱藏空間
Page是讀或者寫的基本單位
Cells -> flash存儲信息的基本單位，根據每個cell可以保存1bit, 2bit, 3bit可以分為SLC, MLC, TLC

2.5 3D NAND FLASH

傳統的Flash，是以二維的方式組成的，主要由word line(WL)和bit line(BL)組成，如下圖。一條word line代表一個page，在讀寫的時候，bit line控制word line上的每一個bit。這樣的word line和bit line交叉，組成了一個block。block平鋪組成了flash。

隨著快閃記憶體技術製造工藝的發展，二維快閃記憶體的尺寸不斷縮小，單元間的干擾隨尺寸的縮小不斷變大。3D Nand Flash技術的出現，有效的解決了單元干擾的問題。

下圖是一種3D快閃記憶體的立體圖，在這種三維快閃記憶體中，flash堆疊了起來。如果2D Nand Flash比作平房，那麼3D Nand Flash可以看做是樓房，3D Nand Flash可以通過提高flash的層數在單位面積上堆更多的晶體管。3D Nand Flash在單位面積堆更多的存儲單元，在降低每bit成本上很有優勢。

3. SSD的特性？

3.1 讀寫不平衡

讀的速度很快；寫入數據時，因為需要通過加壓的方式對存儲單元進行電子填充，所以速度略慢；擦除速度最慢，擦除塊的時間在ms級。在使用SSD的時，需要考慮到SSD的讀寫不平衡的特性。

3.2 先擦後寫

Nand Flash的寫入以page為單位，擦除以block為單位。在Page頁寫入之前，必須要將page頁所在的block塊擦除。這個是由Nand Flash的工作原理決定的。

3.3 塊擦頁寫

一個Wordline對應著一個或若干個Page，具體是多少取決於是SLC、 MLC或者TLC。對SLC來說，一個Word line對應一個Page； MLC則對應2個Page，這兩個Page是一對（ Lower Page和Upper Page）； TLC對應3個Page（ Lower Page、 Upper Page和Extra Page，不同快閃記憶體廠家叫法不一樣）。一個Page有多大，那麼Wordline上面就有多少個存儲單元，就有多少個Bitline。寫入以頁為單位。

一個Block當中的所有這些存儲單元都是共用一個襯底的。當對襯底施加強電壓，上面所有浮柵級的電子都會被吸出來。所以擦除是以塊為單位的。

3.4 壽命有限

每個NAND Block都有擦寫次數的限制，當超過這個次數時，該Block可能就不能用了：浮柵極充不進電子（寫失敗），或者浮柵極的電子很容易就跑出來（比特翻轉，0->1)，或者浮柵極裡面的電子跑不出來（擦除失敗）。這個最大擦寫次數按SLC,MLC,TLC依次遞減：SLC的擦寫次數可達十萬次，MLC一般為幾千到幾萬，TLC降到幾百到幾千。

3.5 SLC/MLC/TLC

根據一個存儲單元可以存儲多少bit的數據，快閃記憶體單元可以分為SLC(Single Level Cell)、MLC(Multiple Level Cell)、TLC(Triple Level Cell)。

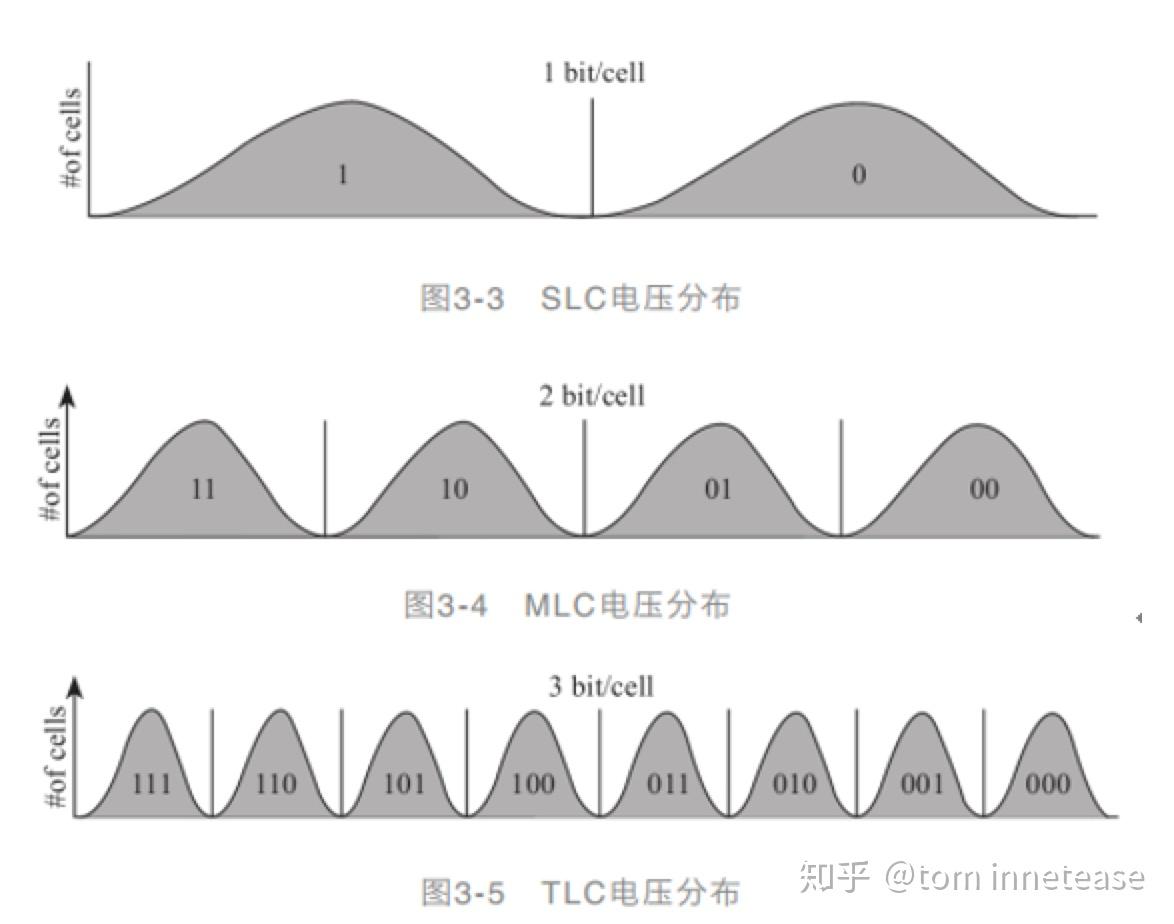

上圖是快閃記憶體晶元裡面存儲單元的閾值電壓分布函數，橫值是閾值電壓，縱軸是存儲單元數量。

一個存儲單元電子劃分得越多，那麼在寫入的時候，控制進入浮柵極的電子個數就要越精細，所以寫耗費的時間就越長；同樣的，讀的時候，需要嘗試用不同的參考電壓去讀取，一定程度上加長了讀取時間。在性能上， TLC不如MLC， MLC不如SLC。在壽命上，SLC > MLC > TLC。在價格上 SLC > MLC > TLC。下表是SLC、MLC、TLC的一些參數比較，數據比較舊了，但是對比趨勢不變。現在還出現了一種QLC，一個快閃記憶體單元可以儲存4個bit的數據。

快閃記憶體類型SLCMLCTLC每單元bit數123每單元表示的狀態248擦除次數(k)10031讀取時間(us)305075寫入時間(us)3006001000擦除時間(us)150030004500

4. SSD的FTL

FTL是Flash Translation Layer的縮寫，是SSD的一個重要組成部分，實現了以下功能：

Interface Adapter： 在內部FTL中主要關聯eMMC/SCSI/SATA/PCIe/NVMe等介面，而在外部FTL中主要關聯Linux Block Device。
Address Translation： 地址映射，也可以叫做mapping，負責邏輯地址和物理地址之間的映射，多技術模塊都以該機製為核心進行。眾所周知，Nand Flash具有寫時擦除的特性，因此寫入數據時不得不異地更新。
Garbage Collection： 垃圾回收，簡稱GC，回收異地更新產生的臟數據所佔空間的回收工作。
Wear Leveling： 磨損均衡，簡稱WL，避免某一個Nand Block很快壞去，使所有Block的PE Cycle均衡發展。因為flash的擦寫次數是有限制的，如果不進行磨損均衡，整個SSD的有些block可能擦寫次數不平衡很快壞去。
Power off Recovery： 掉電恢復，簡稱POR。正常掉電，SSD會把緩存中的數據刷新到快閃記憶體，重新載入保存的數據即可。如果是異常掉電，因為某些人為或自然外力的原因導致數據沒有成功寫入到Nand中，掉電恢復要恢復到掉電前的安全狀態，比如恢復RAM中的數據和Address Translation中的映射表。
Parallelization and Load Balancing： 在前面的2.4小節的快閃記憶體的內部組織架構介紹中，可以知道SSD中存在的一定的並發性，利用這些並發性可以提供SSD的並發請求處理能力，提高其性能。
Cache Manager： Cache不僅可以存放用戶數據，也可以存放FTL Metadata，對系統的整體性能有著天然的優勢。
Error Handler： 處理讀寫操作中遇到的Fatal Error或ECC Error狀況，以及Bad Block或Weak Block的管理。

在下一篇文章《帶你了解SSD(2)-FTL》中，會詳細的介紹FTL的各功能。

Notes

作者：網易存儲團隊攻城獅陳威

如有理解和描述上有疏漏或者錯誤的地方，歡迎共同交流；參考已經在參考文獻中註明，但仍有可能有疏漏的地方，有任何侵權或者不明確的地方，歡迎指出，必定及時更正或者刪除；文章供於學習交流，轉載註明出處

5 參考文獻

[1] SSDFans.深入淺出SSD:固態存儲核心技術、原理與實戰[M].北京：機械工業出版社，2018.6.

[2] http://codecapsule.com/2014/02/12/coding-for-ssds-part-1-introduction-and-table-of-contents/

[3] http://www.ssdfans.com/blog/2018/02/02/ftl那些事（0）之寫在前面的話/
