公司介紹：

有無實業位於重慶市九龍坡區， 專註新風&凈水；

囤貨代理：德國適加新風系統、美國百朗新風系統、美國通用GE凈水；；

多年來一直以培育中小暖通公司為重心，專註研發、作新風方案配套，提供輔材配件、安裝培訓、工程設計、技術支持及售後維護等服務。

本案例位於美麗的山城，重慶二江新區，現在輕鬆點，上幾個重慶視頻勾引一下大家*^_^*。

渝中半島-鵝嶺公園兩江亭 https://www.zhihu.com/video/1009069297569779712

江北嘴-北濱路 https://www.zhihu.com/video/1009069465471938560

洪崖洞-樓台 https://www.zhihu.com/video/1009103565738143744

對偶們大重慶了解後繼續案例*^_^*

本案例貼合設計大賽題意及要求，突出設計，並具以下特點：

一、注重結構安全，全程無承重梁、剪力牆取孔

二、立體氣流組織規劃

三、PE環保新風管道系統的靈活應用

（摒棄扁管地送，圓管頂送思維; 摒棄必須同一空間一送一回設計思想）

四、多專業交叉的碰撞規避

五、重視設計、精細化施工

房間結構：本案例為洋房二層結構，共四室二廳三衛，新風面積（新、排風區通算）131.83 m2,，層高（完成面）2.7m。

設計依據

新風標準太多啦，能列出幾十條，大多是不是噱頭自己琢磨:)，很多經銷商和廠家自己可能沒有看那些標準，我的案例就參照GB50736-2012，簡單實用，當然肯定夠用，按此標準核算最低新風量272m3/h,按氣流組織劃分區域，重新修正（新風區域）為199.3m3/h，排風區域73 m3/h（後面附圖有氣流組織示意），由於業主在裝修後有短時間入住需求，以及更健康通風要求，核算審定為換氣次數為 1次/小時。

結合功能劃分，確定最終設計風量

最不利環路計算（管道壓力匹配計算）

經分析確定二樓多功能房為最不利環路，風量需58.455 m3/h，核定分配配60 m3/h，最低保證50m3/h。

主機選定：

按《風量匹配核算表》，150pa外部阻力時，風量最大可達到290m3/h,完全能符合設計需求；

其他要求：靜音以及對嚴重霧霾期間有強力除霾需求，以滿足更加清潔的目的，

基於以上各方對比，最終選定百朗智能高端機--諾亞NOAH3.5

客戶需基本求

客戶基需求：防潮通風、改善空氣質量，對裝修污染有一定的緩解作用，解決（主卧室）衣帽間、老人房暗衛等暗室的通風問題。

客戶的特殊要求：

出於結構絕對安全考慮，所有安裝專業不得在樑上、剪力牆上取孔（此為紅線），因此業主放棄了中央空調，改為了櫃機和壁掛空調製冷方案；

裝修及設計單位（總包方）要求：

不可改變原裝修設計（註：由於經常去跑現場體驗安裝並和設計師交流，所以此項特別理解，每一套裝修設計都是設計師的精心作品，作為安裝專業不可以為了施工方便隨意改變裝修吊頂等結構）。

免（承重）取孔基本思路

免承重取孔常用思路：

1、從下方硬過梁—須降低層高—影響整體裝修風格—不可取；

2、繞樑—須對立面進行包裹，整體立面空間會有少量減少，門窗可能須降低，在平層結構時推薦採用；

3、52mm地送風扁管送迴風-需開槽或增加墊層找平成本，並可能影響層高，（傳統30mm扁管由於風阻極高扁管須摒棄）-別墅結構推薦採用；

本案解決思路：

立體空間利用（3D立體輔助設計），PE圓管實現風道連通。

優勢：幾乎不改變任何原裝修設計，不增加佔用層高和立面空間，成本低廉

(由於結構複雜，會增加設計成本；本案為二層立體結構、五個工作面，所以可以採用這種方法)

管道系統方案

根據以上要求作出的細化解決方案：

1、採用柔韌的PE管路系統，在回填層、傢具內部、非剪力牆開槽等方式實現風路的連通。

2、和裝修、設計公司溝通，基本不改變裝修設計前提下實現管路隱藏

3、選用柔韌性好、靈活適應性強的75PE經典圓管和相關風路組件,適加管道應用理論體系指導（VDI6022）。

4、立體設計規劃

設備選型

此款設備有內循環、半內循環功能、根據室內實際空氣質量TVOCCO2PM2.5）自動切換功能模式，速凈功能完全可以代替空氣凈化器功能，單正壓送風在非採暖製冷季節很實用，另外機器為內保溫機型，最強檔噪音僅有36.5dB噪音，濾芯專利氧化錳（即時恢復）甲醛催化分解+H12級濾芯。

查靜壓曲線，190風量工作點時，機外靜壓160pa（實際值更高），完全滿足客戶要求。

氣流組織功能區劃分

充分考慮立體置換式氣流組織，除多功能房（業主暫時不確定使用用途）外，均為地送頂回，或溢流跨功能區送迴風方式

氣流組織示意圖

主要氣流流向： 1、客餐廳（雙路地送風--西廚--餐廳迴風）

2、兒童房（頂送風-玄關溢流—老人房WC頂部迴風 支路-客廳西廚迴風）

3、父母房（ 衣柜上方頂送風-玄關溢流—老人房WC頂部）

4、主卧室（ 櫃體側面送風-衣帽間頂迴風 支路-客廳西廚迴風）

現場設計是非常必要的

只依靠圖紙作立體設計，思路容易枯竭，如果圖紙有偏差，容易適成整體方案設計失敗，而在現場設計可以參照實物核對，作出最正確的設計規劃圖；

和可能發生交叉的地暖專業、水電專業協調、利用3D繪圖軟體輔助設計，檢查和規避交叉碰撞問題。

設計前必須要作的事-詳細勘察需開孔或開槽的承重結構

探明每個可以開槽或取孔位置（非承重和梁）（下圖工具第一個比第二個更重要）

終於到出設計圖了，附上設計依據和必要的說明

附:一層設計天正圖

附 二層設計天正圖

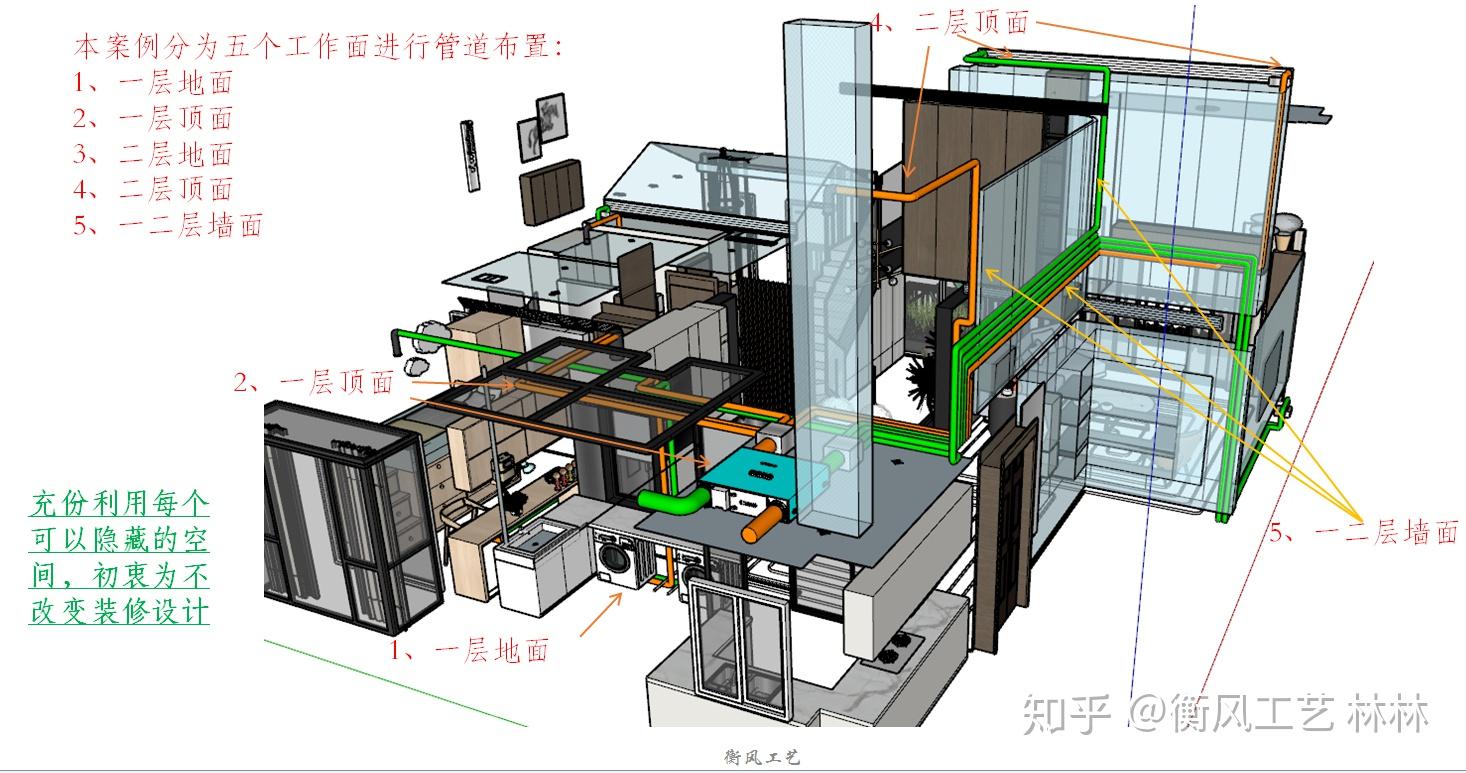

3D 管路多工作面分層設計

附 管路隱藏

合理利用空間

和地暖專業交叉解決方案

和水電交叉解決方案

進入施工階段！

設備相關標識

設備周邊管件-推薦優選適加原裝配件

PE風管相關固定管件

按照我自己的喜好，照例全系統（佛系）201不綉鋼，低調高品質材料。

圖紙施工結合--仔細核對，精細施工！

不要抱怨裝修設計單位留給我們的空間很少！精心設計，用心施工

設計水平只是體現管道的平直嗎？

下圖每個小黃魚定位誤差不超過2mm

風量測試和驗收

以下表是在風量分配箱粗調後的數值，原則參照設計值，送風量大於迴風量，給迴風量追加人為風阻，並保持氣體流向，符合原設計。

施工中遇到的問題-多專業協調

各專業施工並不是某一個專業能獨立完成的，還需要各專業配合。

在多數施工中，都離不開一套好的設計，還有靠譜的設計師，需要對各個時間節點進行控制，現場交底完善。

這個案例中的負責人-超級小帥哥-美女們可以關注哦

在必須承重取孔案例里，推薦使用以下方案（本案例內未體現）

王（俊虎）總 研發提出的無縫鋼管+壓力灌結構膠 加固方案

最終設計部分結束了，看一下我們的整體設計效果和思路展示

整體方案設計-視頻可點擊 https://www.zhihu.com/video/1009057857131700224

最後感謝一下團隊，沒有大家的努力，再好的想法也不能付諸實施：
