第11講丨如何看懂樓板鋼筋？

來自專欄工地藝哥說4 人贊了文章

更多鋼筋知識在微信關注工地藝哥說

PART ONE

本講藝哥準備速戰速決，5張圖讓你看懂現澆樓板鋼筋。

第一張圖:

三維圖認識現澆板鋼筋

第二張是張剖面圖:

平法板筋是怎麼畫的呢？其實就是把剖面圖畫在平面上:

然後偷偷懶，去掉截麵線、尺寸線等等:

這就是樓板鋼筋的原位標註。

再說說集中標註:

5張圖看懂樓板結構施工圖，故事講完。

往

下

滑

還

有

一

個

問

題

沒說……

PART TWO

現澆板配筋還有7個細節:

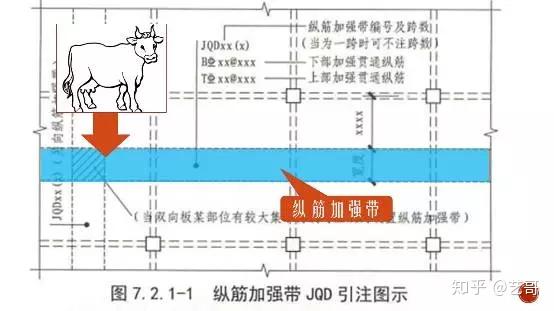

1、縱筋加強帶

馬大爺是個養牛專業戶，在樓上設了個牛圈，牛比人重，那怎麼辦？

簡單，加鋼筋:

如果馬大爺養的小牛都長的肥肥胖胖，不僅僅要加縱向鋼筋，還要加道暗梁，有縱向鋼筋，也有箍筋:

2、後澆帶

有時候，需要在施工樓板的時候，留出來一塊最後澆混凝土:

至於為什麼以後再講，這個後澆部分叫做後澆帶。

在圖紙中如此表示:

3、升降板

有時候，樓板不是平的，有的地方高，有的地方低。

在圖紙中這麼表示升降板:

4、板加掖

上一講我們講了梁加掖(點擊閱讀)，板也可以加掖:

圖紙表示方法是醬紫的:

5、板洞

樓板上留個洞，圖紙上這麼畫:

6、板翻邊

有時候我們需要在樓板上留個擋水沿，叫做上翻邊。往下掛個翻邊，叫做下翻邊。上翻邊和下翻邊的區別，就在於那條線是虛線還是實線(為什麼？歡迎補充留言)。

7、加強筋

樓板的加強筋有很多種，這種叫角部加強筋:

懸挑陰角加強筋:

懸挑陽角放射筋(根數表示法):

間距表示法:

至於為什麼這麼做，以後會接著講。

PART THREE

話說有一類結構，美國歐洲倒是很常見，中國也不是沒有。

圖片來源於網路

沒有梁，只有柱子和樓板。它的鋼筋分三部分:

1、柱上板帶的標註方法

2、跨中板帶和暗梁的表示方法

3、重點來了！

這種結構不弔頂，層高可以降低，但是有個十分重要的問題:

柱子就像是一根釘子釘在樓板上，如果用力過猛會穿透樓板，這叫沖切破壞。一旦產生沖切破壞，後果不堪設想。

圖紙表示方法:

圖紙表示方法:

到本講為止，我們把16G101的第一部分結構圖識圖部分全部講完了，下一講我們開始講鋼筋構造。
