變壓器用來將同一頻率的某一交流電壓變為另一交流電壓，以滿足不同負荷的需要，變壓器分為雙繞組和多繞組變壓器兩種。電能是通過磁通從變壓器的初級線圈准入次級線圈的。變壓器的維護保養是延長使用壽命所必須進行的日常工作。如果維護保養工作做得到位，不但可以減少設備故障率，節約維修費用，降低成本，同時還可以給公司和員工帶來良好的經濟效益。

一、變壓器檢修概述

關於變壓器檢修，分為小修和大修：

1、小修：

小型變壓器每年一次。電壓超過10千伏，容量大於1800千伏安的變壓器，每半年一次。檢修內容：清掃變壓器，做好外部檢查，處理缺陷，進行絕緣電阻測定。每兩年抽取一次油樣查驗，補充油量。

2、大修：

一般每5年—10年進行一次。檢修內容：除小修項目外，還要把變壓器打開，吊出鐵芯，清掃和清洗線圈，（發現損壞的應進行重繞絕緣或更換線圈），修理內部部件等。

二、變壓器檢修的方法和內容

1、變壓器大修項目及周期

1) 變壓器一般在投入運行後5年內和以後每間隔10年大修再一次。

2) 箱沿焊接的全密封變壓器或製造廠另有規定者，若經過試驗與檢查並結合運行情況，判定有內部故障或本體嚴重滲漏時，才進行大修。

3) 在電力系統中運行的主變壓器當承受出口短路後，經綜合診斷分析，可考慮提前大修。

4) 運行中的變壓器，當發現異常狀況或經試驗判明有內部故障時，應提前進行大修；運行正常的變壓器經綜合診斷分析良好，經總工程師批准，可適當延長大修周期。

2、大修項目

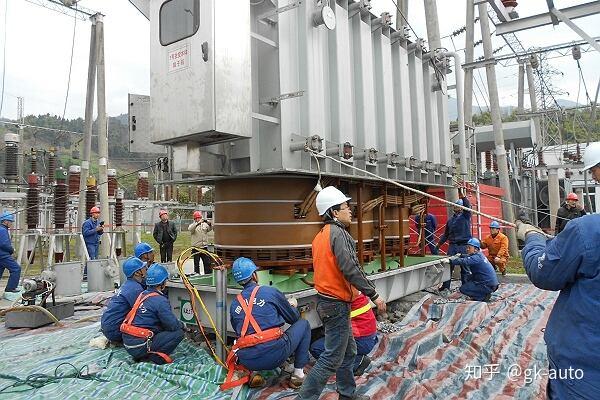

1) 吊開鐘罩或吊出器身檢修；

2) 線圈、引線及磁（電）屏蔽裝置的檢修；

3) 鐵芯、鐵芯緊固件（穿心螺桿、夾件、拉帶、綁帶等）、壓釘、連接片及接地片的檢修；

4) 油箱及附件的檢修，包括套管、吸濕器等；

5) 冷卻器、油泵、水泵、風扇、閥門及管道等附屬設備的檢修；

6) 安全保護裝置的檢修；

7) 油保護裝置的檢修；

8) 測溫裝置的校驗,瓦斯繼電器的校驗；

9) 操作控制箱的檢修和試驗；

10) 無勵磁分接開關和有載分接開關的檢修；

11) 全部密封膠墊的更換和組件試漏；

12) 必要時對器身絕緣進行乾燥處理；

13) 變壓器油處理或換油；

14) 清掃油箱並進行噴塗油漆；

15) 大修後的試驗和試運行；

3、小修項目

變壓器小修項目及周期小修至少兩年一次.安裝在特別污穢地區的變壓器,應縮短檢修周期。

1）消除已發現而就地能消除的缺陷；

2）清掃外殼及出線套管.發現套管破裂或叫墊老化應更換.漏油者應擰緊螺絲,或更換橡膠墊；

3）檢查外部,擰緊引出線頭.如發現燒傷,應用銼刀修正後接好；

4）檢查油麵計.清除油枕中的油污,缺油時應補油；

5）檢查呼吸器及出氣瓣是否堵塞.並清除污垢；

6）檢查瓦斯繼電器引線是否完好；

7）檢查放油門及各部的油截門是否堵塞；

8）跌落式熔斷器保護的變壓器應檢查容管,容絲是否完好正常；

9）檢查變壓器的接地線是否完好.腐蝕嚴重時應更換；

10）測量繞組的絕緣電阻是否合格。

?4、其他約定

1）新安裝或檢修後和長期停用（三周）的變壓器投入運行前應測絕緣。

2）電壓等級為1000V以上的高壓繞組使用2500V搖表，1000V以下的低壓繞組用1000V搖表。

3）電阻值規定(20℃)：3-10KV為300MΩ、20-35KV為400MΩ、63-220KV為800MΩ、500KV為3000MΩ。

4）變壓器的絕緣電阻，一般都要參照原來的記錄判斷，原來的記錄偏低的，這次雖然不合格，和原來的記錄接近也可以投入運行，運行初期注意觀察。當電阻值略低於標準又低壓原來值的30%以上時要測量變壓器的介質損耗和吸收比，必要時作預防性試驗進一步判斷…

5）變壓器相間絕緣電阻均為零，對地6kv不小於100兆歐 0.4KV不小於300兆歐

6）母線相間及對地絕緣電阻6kv不小於6兆歐，0.4KV不小於0.5兆歐

7）電纜相間及對地絕緣電阻6kv不小於400兆歐，0.4KV不小於200兆歐
