最強手機水冷了解一下？

08-18

最強手機水冷了解一下？

5,333 人贊了文章

夏日炎炎，我嫌熱手機也嫌熱，這樣顯然對我吃雞的成功率造成了一定的影響。

所以，決定給手機找一個能在炎炎夏日能夠降住Pro6Plus溫度的方法。

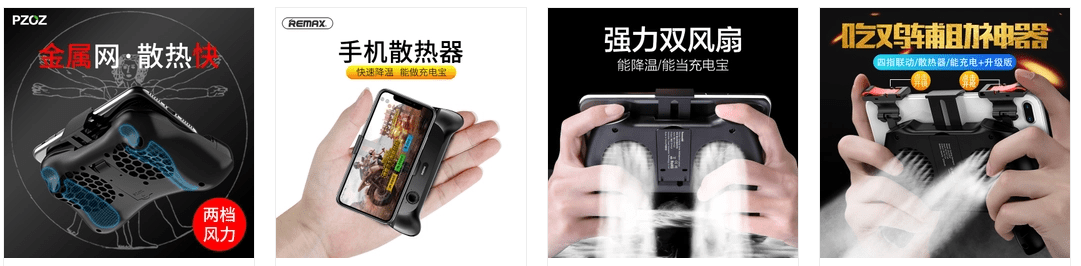

首先考慮到的散熱方式自然就是傳統的風冷，於是乎，去淘寶找了一下：

來自淘寶侵刪

發現這種手柄式的貌似不錯，利用流動空氣帶走熱量。但是看了看評論才發現，其實散熱作用比較有限，只是一定程度上降低個幾度，玩的時候還呼呼的響，那還不如不買，自己加裝風扇更是別想。

在把目光轉向水冷之前，直接想都沒想就把這種所謂水冷手機殼給pass掉了。

來自淘寶侵刪

簡單來講，這東西就是一團死渠，最大的作用就是把手機發熱的時間延緩一會，時間長了它也會跟著手機一起熱，先暫且不說這個塑料導熱多麼差，這裡面的液體是有劇毒的，一旦摔裂，後果不堪設想。

你敢買嗎?

比起水冷，要是搞一個相變製冷就顯得更加的穩，讓手機表面凝霜根本不在話下，但是限於耗電量之大，成本之高，手機本身也不算多暴躁，也就退而求其次，把相變製冷的方案放棄了。

水冷就開始正式考慮了。

狠狠心，咬咬牙，最終決定了自己搞手機水冷。

摘抄一段百度對水冷散熱的描述吧：

水冷系統一般由以下幾部分構成：熱交換器、循環系統、水箱、水泵和水，根據需要還可以增加散熱結構。而水因為其物理屬性,導熱性並不比金屬好(風扇製冷通過金屬導熱),但是,流動的水就會有極好的導熱性,也就是說,水冷散熱器的散熱性能與其中散熱液流速成正比,製冷液的流速又與製冷系統水泵功率相關.而且水的熱容量大,這就使得水冷製冷系統有著很好的熱負載能力.相當於風冷系統的5倍,導致的直接好處就是CPU工作溫度曲線非常平緩。比如，使用風冷散熱器的系統在運行CPU負載較大的程序時會在短時間內出現溫度熱尖峰，或有可能超出CPU警戒溫度，而水冷散熱系統則由於熱容量大，熱波動相對要小得多。

所以就決定自己組裝一個類似電腦水冷的外設。從每個零件開始買起。

下面是計劃以及實施的每個步驟：

首先水冷計劃的硬體全為外設，不對手機內部進行任何的改動。

沒錯，手機里不加裝石墨片，也不弄硅脂，更不切，你問我為什麼？

Pro6Plus作為全金屬機身，本身鋁的導熱效率就僅次於銅，所以並不需要藉助多餘的手段來進行平行的輔助散熱，也可以飛速的散熱（對比雙面玻璃和陶瓷）

而且，降低操作的風險，加入導熱材料還好，要是搞到給手機後蓋挖洞，就得不償失了，在手機外邊做文章，不僅即戴即用，拆卸方便，也免去了漏水的風險。

這裡多解釋一點，我們經常在手機里見到的石墨散熱片，其作用並不是Z軸向（厚度）的導熱，石墨散熱片的Z軸導熱效率比起XY軸（長寬）導熱效率低太多了，一個典型的例子，小米6

來源看水印

整個玻璃背板都被石墨散熱貼片覆蓋，其目的之一就是彌補玻璃導熱差的缺點，使其不會出現一個地方極其熱，其他地方沒感覺的尷尬現象。

接上面那段，手機散熱做的怎麼樣，其中有個指標之一就是看導熱是否均勻，我記憶特別深刻的，iPhone5S，那個手機就是我知道的機身要熱一起熱，要涼哪全都涼的一個典型的例子，你找不出熱量集中的地方，這樣才能讓機身被動散熱的效率達到最高。

所以，扯回來，這就是我為何沒有動機身內部的原因，本身導熱就很厲害了，沒必要追究那一點而興師動眾。

然後就是採購。

在萬能的淘寶夠得：

冷頭選擇了一個同側出水的陽極氧化頭40mm*40mm的尺寸，

主要是藍色好看哈哈

風扇和冷排我選擇的尺寸比較小的8*8cm尺寸的，來組成一個熱交換裝置，

水泵則是魚缸同款~揚程一米左右就沒問題

水管就不說了，3M的長度足夠。

以及一個手機硬殼

為什麼要強調硬殼，就是因為我看過很多手機水冷先行者，都喜歡把冷頭粘在硅膠殼上，這顯然是不夠穩定高效的，因為軟殼產性的形變，會時常讓冷頭與手機處於半接觸狀態，從而造成低效的換熱。所以就必須使用硬殼來輔助固定冷頭。

以及一個全新飯盒充當水箱

真的是找不到合適的容器了，這是我能找到的最合適的了。

總採購價格低於一張毛爺爺。

在等待快遞的時間裡，

就需要開始確定水冷頭在手機上的位置，百度得P6P的主板照片，其實那一刻我是有點慌的，SOC是朝向屏幕的，背對著手機背面。也就是說大部分了的發熱是朝著正面屏幕去的。我總不能在屏幕搞個冷頭吧，那我還吃個毛雞。

那就乾脆，在背面相應位置搞吧。

這就是手機主板的正面照，翻轉反射到手機背面，就是這樣的：

發熱大戶無非就是息屏快充時的那兩個充電IC，以及吃雞跑分時情緒十分激動的Exynos8890里那倆貓鼬大核以及12核心的GPU了。

這便是水冷的魅力，一顆小小的鋁製冷頭真的，就可以壓制住。

「任爾百般暴躁，我自巋然不熱」

手機如果用風冷，那必然手掌上不僅要托著一部手機，還要承載著那些厚重的風扇電池，呼呼的噪音也是個問題。

而水冷，就僅僅是一個手機加一個40*40*10mm冷頭+可以稱做兩根大號數據線的水管而已，體積小，重量輕，管子夠長的話那風扇的噪音也不是個問題(如果水在冰箱提前冰凍，那水冷散熱器會有相當一段時間都不用開風扇，僅需水泵工作讓冷水循環就OK)一切厚重的都可以通過水管延長，放到地上，放到桌子上，甚至塞某個角落。給他倆USB口。就完全不用去管了。

好了，下面就是製作的過程了，如果有朋友也想做，那我覺得我的過程是有一定參考性的。

首先是把所有東西到貨之後先試運行，

可以按照這個順序來連接;
