有朋友在群里問這造型如何完成，看了一下頂部過渡其實有一定的難度，如果分面不好，可能就不能做到很好光順效果，下面的GIF是我做好的模型效果，簡單分享我的建模方法。

溫馨提示：點擊文章中的英文指令即可查閱工具詳細的用法。

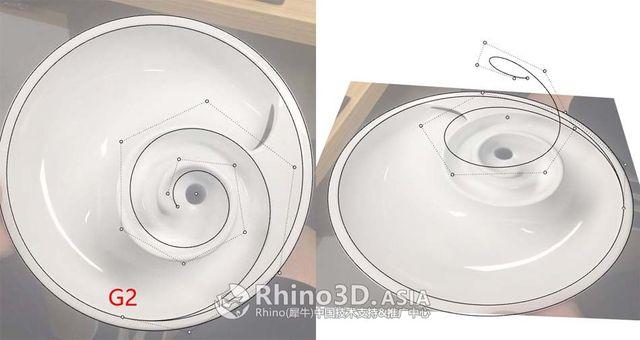

1. 放置圖片，在頂視圖大概畫出造型的輪廓曲線，可以用簡單的畫圓工具在平面生成兩個圓。

Tips：中間的螺旋線，如果用畫螺旋線的工具做，控制點會很多，可能不方便調整形狀，所以用畫曲線工具直接畫出想要的螺旋線形狀，再調它的空間高度位置。

2. 畫紅色形狀曲線，端點接到圓和螺旋線上，在Z向調整它的弧度。

向外偏移螺旋曲線，用紅色曲線剪掉長出的部分，並將端點接到紅色線上，得到下圖中的藍色線條。

3.畫出斷面輪廓曲線，將圓的一部分截取和螺旋線組合，用Sweep2 得到主體的造型曲面。

Tips：如果只是用起始和終點兩個斷面做掃掠，得到的曲面可能會向內側收縮太多，所以在路徑中間適當增加兩個斷面控制曲面的形狀，同時可以根據歷史記錄調整斷面形狀來改變曲面的形狀。

4.畫出圖中的圓和兩條斷面曲線，圓的位置大概在螺旋線第2層高度的中間偏下，用 EdgeSrf 工具可以得到中間部分的大面。

5. 用混接(BlendCrv)得到粉紅色曲線，用 EdgeSrf 得到曲面，並銜接兩邊的曲面為曲率連續。曲面的結構可以作適當的優化，以達到光順的效果。如果曲面的控制點太亂，可以適當的調整為整齊的控制點結構。

Tips：這個曲面如果用1span曲面，做曲率連續的時候，控制點可能會飛得太遠，所以需要保持適當的結構。控制點的排列可以參考下圖。

6.在頂視圖畫線，修剪上一步的曲面。修剪曲線的左端點，最好要與曲面的結構線保持G2連續，這樣將來補面更方面接順。

7. 用 混接曲線(BlendCrv) 工具混接頂上兩個曲面的邊緣，在下端用畫線工具畫出如圖所示曲線形狀，左端點需要和曲面結構接曲率連續，另一端和曲面邊緣也保持曲率連續。

用 EdgeSrf 工具生成曲面，並用 MatchSrf 工具銜接到兩邊曲面邊緣，保持曲率連續。

銜接好之後，可以適當的調整曲面的控制點，讓它排列整齊。

Tips：這一步需要注意的是下端曲線的位置，儘可能貼著上一步修剪曲面的邊緣。如果位置偏離太遠，下一步補面會因為趨勢不對，難以順著曲面。

8. 以結構線分割上一步的曲面，在頂視圖再畫一條曲線，把下面的大面再次修剪。修剪的時候一定要注意，兩邊要盡量剪得均勻。再用 Sweep2 補出綠色曲面，3邊都需要保持和曲面曲率連續。

9.畫出綠色曲線，在透視角度以視角方式投影曲線到兩個曲面上並修剪曲面。再用Sweep2生成這區域的曲面，同樣3邊都要MatchSrf為曲率連續。

10.用Sweep2做出如圖的曲面，這個收斂點的結構，並不需要把曲面做到尖點的位置，因為有時候做到尖點的位置，在尖點的位置曲面變形太厲害。所以這裡做一個小短邊，可以很好的控制曲面的變形，到最後倒圓角的時候，也會把這個小短邊切掉。

11.用Sweep2做出厚度曲面，在頂部角上和原來的面做過渡面。最後補齊圓圈周邊的曲面，這造型可以完成了。

12.最終效果。
