折線圖該如何設計微立體效果呢？折線圖的微立體風格設計，關鍵在線條和標記的陰影設置，特別是當折線圖與其他類型圖表（如面積圖、柱形圖）組合設計時，陰影設計的微立體效果更為明顯。今天，我們就以折線圖和柱形圖的組合圖表為例，看看該如何設置折線圖的陰影效果。

第一步，繪製組合圖表。通過【插入】→【圖表】 →【組合】 →選擇系列1為簇狀柱形圖，系列2為帶數據標記的折線圖，並將系列2勾選次坐標。

第二步、修改圖表數據。刪除「系列3」 ，將「系列1」和「系列2」 的改為「銷售額」 和「凈利潤」，並將類別修改為各年度，然後填上數據，圖中數據可參考。

第三步、垂直主次坐標軸格式調整。分別右擊垂直主次坐標軸→設置坐標軸格式→【坐標軸選項】→然後進行【邊界】和【單位】的設置，這個設置的目的是讓圖表的表現力更強、更直觀、更美觀，圖中的數據可參考，同時再根據需要調整文字的大小和顏色，如折線圖對應的是垂直次坐標軸，我們擬設計折線圖的標記填充色彩為藍色，因此，垂直次坐標軸的文字色彩也為藍色。

第四步、水平坐標軸的格式調整。單擊橫坐標→【格式】→【形狀輪廓】，調整線條的顏色為深灰、寬度1.5磅；同時，在【字體】面板上調整水平坐標軸上數字的字體為MorganBig、大小14和顏色深灰，並添加刻度線。

第五步、柱形圖分類間距調整。單擊圖表中的柱形，在【系列選項】中，通過改變【分類間距】的數值來調整柱形的粗細，如【分類間距】可設為80%。

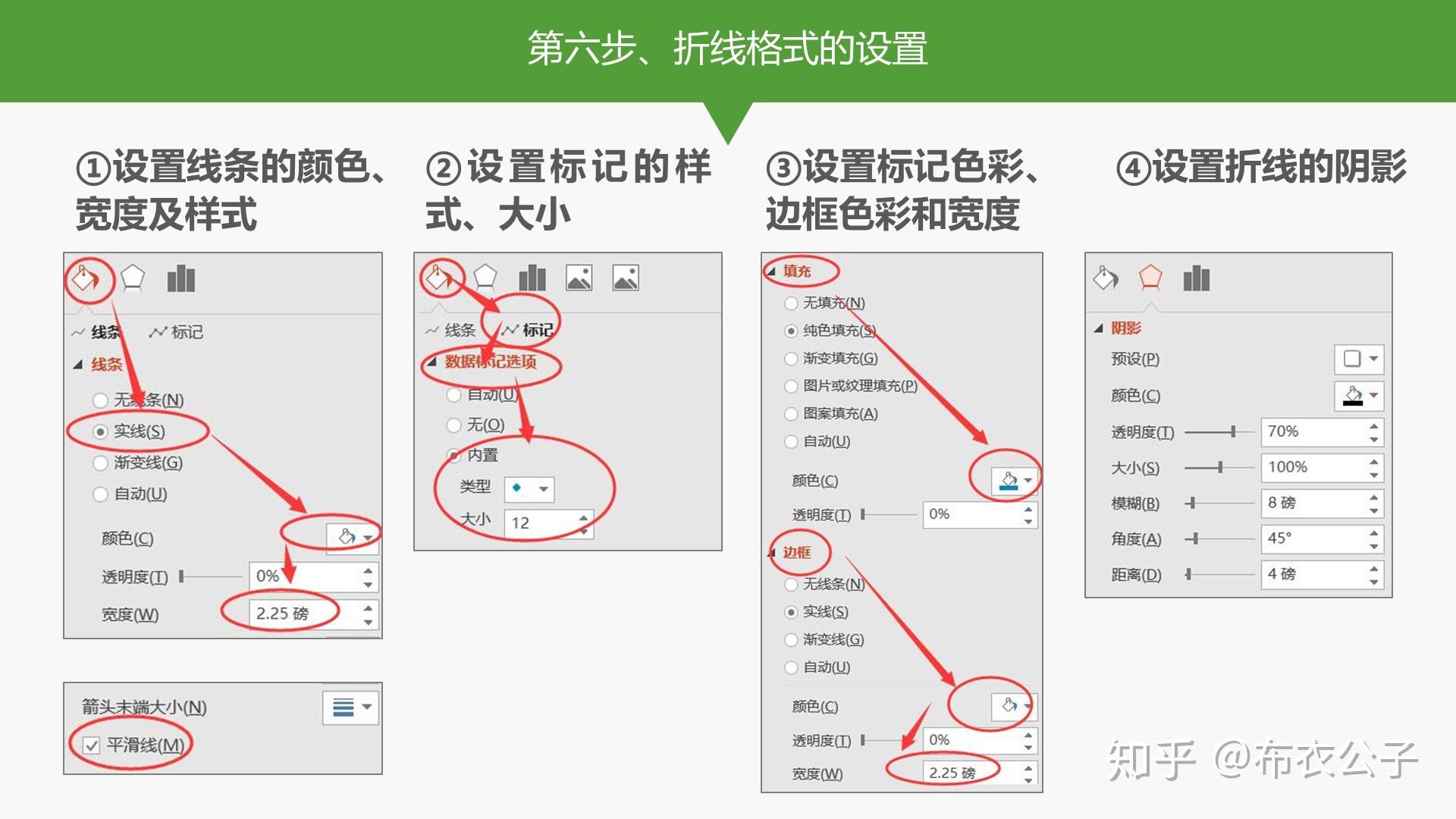

第六步、折線格式的設置。單擊圖表中的折線，選擇油漆桶，依次設置折線的線條及標記格式：

①設置線條為白色、寬2.25磅，勾選平滑線；

②設置標記的樣式為內置圓形，大小12；

③設置標記色彩為藍色、邊框色彩為白色和寬度2.25磅（與折線的線條一致）；

④設置折線的陰影，顏色純黑，透明度70%，大小100%，模糊8磅，角度45°，距離4磅。

第七步、刪除圖表中的冗餘元素。單擊選中圖表中的冗餘元素，如圖表標題、圖例等，逐個按【delete】刪除，如此，圖表的最終效果設計完成，您學會了嗎？

如圖，是折線圖與面積圖的組合微立體設計，微立體風格同樣體現在折線的陰影效果上，詳見《6-27 用面積圖和帶數據標記的折線圖實現面積折線圖》這一節的技能分享。

另外，給折線圖的數字標記添加微立體襯底，也是一種非常直接的微立體風格改造方法，比如，公子在《6-28 神奇的折線圖，可以讓最值自動出現》這一篇技能就是採用該方法。

公子的PPT學員將會獲取這些素材的源文件，具體的操作過程請您詳見網易雲課堂《揭秘PPT真相》之《PPT風格設計》章節的視頻演示。
