來自專欄 Revit教程27 人贊了文章

〖本文為專欄『Revit教程』的第7篇原創文章〗(個人微信:bim510)

摘要:本文分享的是自適應構件在Revit正向設計中的一種應用方式。涉及知識點:自適應族、共享參數、報告參數。

自適應構件使用演示GIF

1、需求來源

在建築施工圖設計中,消防設計是非常重要的一部分工作。

消防設計就是要劃分防火分區、指定安全出口,然後核算疏散凈寬度和安全疏散距離

對於不同的建築類型,安全疏散距離在《建築設計防火規範》中有詳細的規定:

所以在防火平面圖紙中,建築師要將安全疏散的路徑距離標示清楚:

圖:自繪

在CAD平台中,主要是Pline線+Li命令查看距離,再使用Text標註上去;

那麼在Revit平台中,實現這樣的需求有沒有便捷的方法呢?

2、需求提煉

不同的疏散路徑都是由滑鼠單擊若干下確定出來的。

比如從這個重症病房到公用前室的路徑要點擊4次:

圖:自繪

我們在Revit中可以用自適應構件來實現類似需求。

下面介紹一下主要思路。

3、自適應構件創建方法

3.1、先創建自適應的疏散路徑

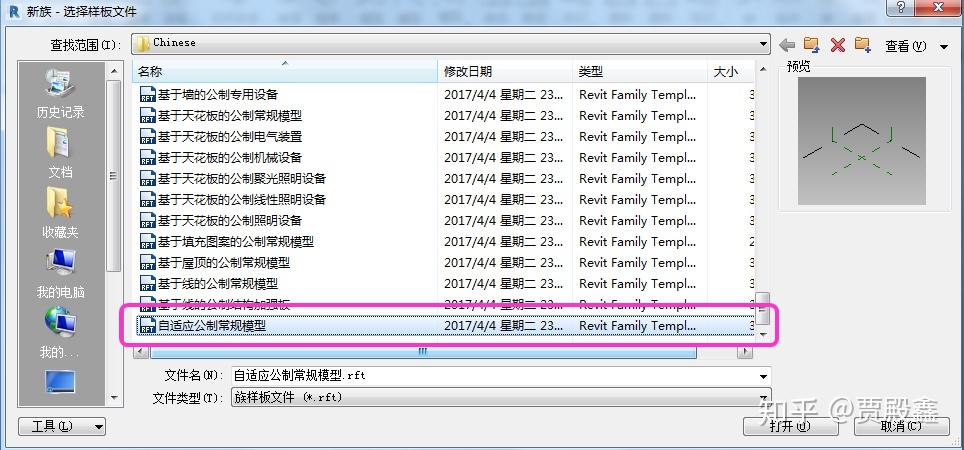

step1:首先選擇自適應構件族樣板。

step2:繪製多段線。

step3:將4個參照點依次的設置為自適應點。

設置完成後的樣子:

養成習慣,做幾步就檢查確認一下。載入到項目中測試看看:

3.2、再計算路徑總長度

我們要先在自適應族中計算出總長度L,才能將這個長度L標記顯示在平面圖中。

step4:用尺寸標註測量出每一段的長度

step5:將這三段長度「報告出來」

3.3、通過共享參數,顯示標記總長度

step6:新建一個共享參數,用來計算總長度。

編輯共享參數時,先指定文件路徑,再新建參數組,最後新建參數。

step7:新建一個標記,用來讀取總長度。

移動標籤到合適的位置,載入到項目中即可。

4、使用演示

創建疏散路徑,並直接標記出疏散距離:

當疏散路徑變化時,尺寸自動更新:

5、結語

至此,我分享了使用自適應構件參與Revit正向設計出圖的一個應用思路。

雖然這個案例只是用到自適應構件最基礎的一點功能,但是已經可以完成一個有趣的功能點了。

用共享參數來傳遞到數據到標記族,這是一個比較有價值的技巧,也需要各位動手操作一遍才會有感受。

今後有時間,我會接著這個話題,繼續在專欄里探討新的功能:

「如果路徑長度超過特定的規範值,可否自動出現提醒呢?」

文/賈殿鑫 (個人微信:bim510)

知乎專欄:Revit教程

《賈殿鑫:分享一個用Revit自適應構件做安全疏散距離分析的方法》

本案例涉及到的族文件可於QQ群:306972896 的群共享中下載。期待跟大家交朋友,多交流。群資料內有BIM軟體庫下載、教程,更新我的最新文章。備註「知乎」即可:
