Anker Soundcore Flare藍牙音箱拆解

近期知名配件廠商Anker Innovations旗下的Soundcore系列藍牙音箱正式上線，Soundcore Flare燃！無線藍牙音箱，該產品在京東眾籌大獲成功，這款產品主打360°高保真環繞立體聲、IPX7級別的防水、Bass Up一鍵增強低音，以及5種炫彩燈光特效。

繼上一期的《Anker Soundcore Flare燃！無線藍牙音箱體驗：時尚外觀下，藏有一顆澎湃的心》體驗評測後，很多朋友紛紛表示對這款產品的內部構造頗感興趣，現在我愛音頻網就給大家帶來這款Soundcore Flare燃！無線藍牙音箱的拆解報告。

一、Soundcore Flare燃！無線藍牙音箱開箱

我們先來看產品包裝，盒子整體都採用英文信息介紹，國內正式上市後會改為中文。

背面是產品的七個主要賣點，分別是360°立體聲、Bass Up一鍵增強低音、5種炫彩燈效、IPX7級防水、12小時續航、TWS無線連接配對、App控制。

包裝側面特寫，上面一行小字「Beat-Driven Light Show」，意為動感節奏光效。

另一側是防水特效展示，IPX7等級的防水，也就是說一般的浸水並不會對它的內部造成什麼影響，應對日常使用更是綽綽有餘。

盒子底部是產品信息，同樣全部都是英文介紹，可以看到我愛音頻網這一款的產品型號為A3161。

向上抽出包裝，左上角都有一個Anker Soundcore的Logo。

包裝內容：Soundcore Flare 燃！無線藍牙音箱*1、用戶手冊*1、保修說明*1、充電線*1。

包裝附帶的充電線為Micro-USB介面，A口帶有一個Anker的Logo。

再看音箱主體部分，正面從前方看去Soundcore Flare 燃！無線藍牙音箱的造型有點類似核電站里的「冷卻塔」，像個大「煙囪」，上半部分是圓柱體，下半部分為圓台，底部半徑要略大一圈。之所以採用這種外設計，一方面是為了保證音箱擺放的穩定性，另一方面還可以讓聲音有一定向上擴散的效果。

產品Logo位於正面下方，為塑料貼片嵌入到機身表面。

音箱背面是按鍵和介面，上面是藍牙開關和電源開關。

撥開下面的擋板，裡面有一個AUX輸入介面和一個Micro-USB電源介面。

擋板為橡膠材質，邊緣做了防水密封處理。

音箱表面為尼龍編織布料材質，手感與一加6的尼龍外殼一模一樣，都是非常高端個性的材料。並且尼龍這種材質非常輕盈，而且透音效果好，同時拿在手裡也可以有效防止沾染指紋，對於經常出手汗的用戶來說，這種材質剛好合適。

機身頂部是一層防水橡膠蓋，表面做了下凹設計，裡面的5個按鍵分別是音量+-、播放/暫停、光效調節、Bass Up低音增強按鍵。

音箱底部中間是一整塊防滑橡膠墊，裡面帶有防滑紋路設計，即使放在濕滑的平面上，也可以獲得更好的穩定性。這裡還可以看到Soundcore Flare的Logo以及部分產品信息，輸入功率為5v/2A規格。

底部邊緣是環形LED閃光燈，可實現多種光效變幻，各種材質之間的銜接都是嚴絲合縫，做工優良。

二、Soundcore Flare燃！無線藍牙音箱拆解

拆解第一步是找到音箱底部的螺絲，位於防滑橡膠墊下面。

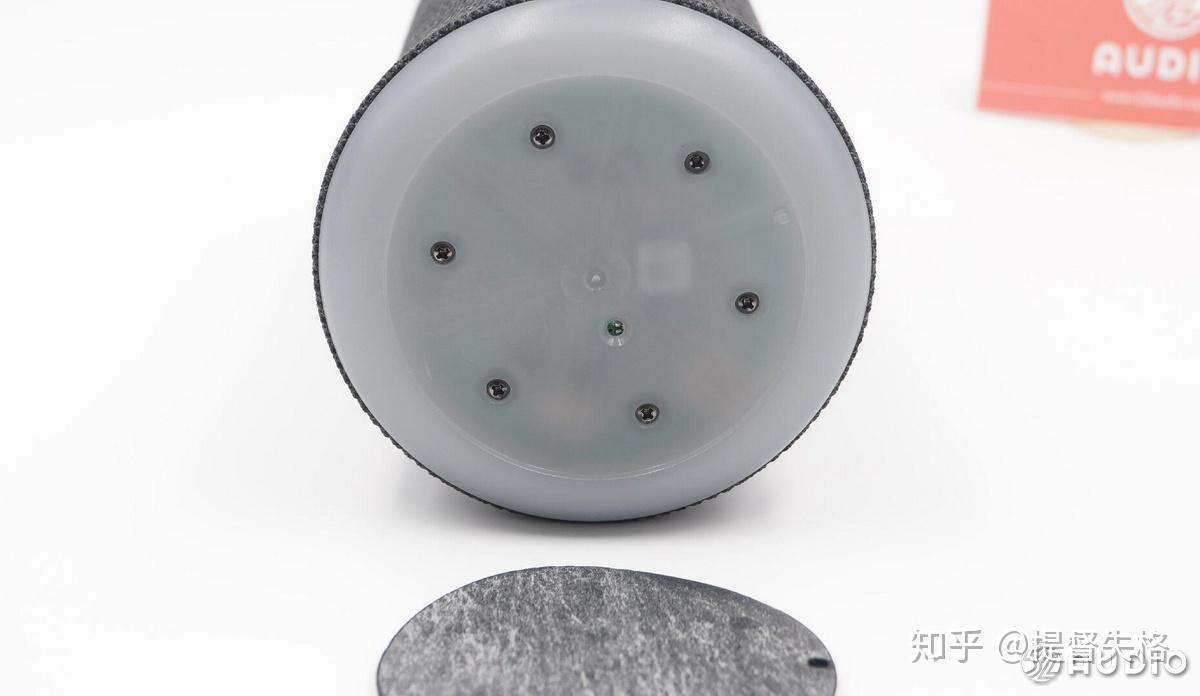

撕掉底部的防滑橡膠墊，可以看到底座這部分與環形LED燈是一個整體，上面共有6顆十字螺絲。

拆掉外面的保護罩，裡面的主板就可以看到了。

主板邊緣這條「小黑線」是外殼與機身內部之間的防水橡膠墊圈。

圓形主板在音箱最下層，主要晶元以及LED燈都集中在這上面。

主板背面還有四個接線端子，通過5跟排線與內部相連。

排線外面都有吸音海綿包裹、起到減弱噪音的作用。

拆掉外面固定主板的白色蓋板後，就可以看到裡面的發聲單元了，左右立體聲揚聲器。

接下來是拆卸外殼，先拿掉防水擋板。

然後再將外殼與音箱主體框架分開。

拆掉固定喇叭的螺絲後，兩個發聲單元，分布方式為左右對稱。

背面是喇叭參數，只能看到喇叭阻抗為4Ω，根據官方給出的資料顯示，單個喇叭的功率為6W。

音箱外殼與主體框架特寫，外殼與頂部控制面板為一個整體，頂部的接線直接穿過喇叭與下面的主板相連。

頂部的控制面板下面是一塊塑料基座，通過四顆螺絲固定位置。

音箱側面帶有SPEAKER BOX字樣，這裡採用的是ABS V0級防火塑料材質，所謂V0級就是進行兩次10秒的燃燒，火焰可以在30秒內熄滅，並且不會有可燃物掉落。

這款Soundcore Flare燃！無線藍牙音箱，內部採用左右聲道雙發聲喇叭結合雙低音增強單元的構造。

左右各有一個1.75英寸的全頻喇叭和一個低音輻射器，呈對稱分布。

電池特寫，容量為4400mAh，外面同樣有海綿包裹，可以起到減輕震動吸收噪音的效果。

拆開後，裡面是兩個電芯，電源管理小板也藏在這裡。

兩顆電芯採用並聯的形式相連接。

電芯還是熟悉的18650類型，單個電芯容量為2200mAh，電壓為3.7V，來自深圳市創明新能源股份有限公司。

一顆隱藏的麥克風。

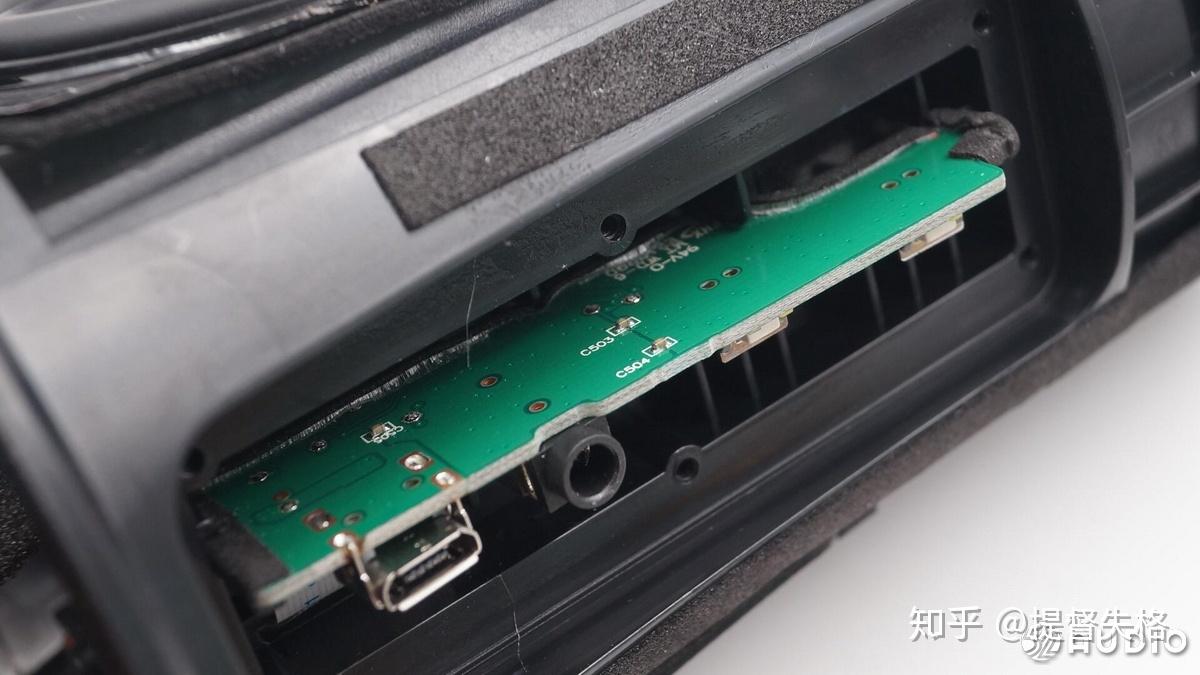

拆下側邊的按鍵，裡面是一塊小板。

上面有藍牙開關按鈕、電源開關按鈕、AUX介面、Micro-USB電源介面。

Micro座子採用穿板過孔焊接，固定牢靠。

介面的擋板同樣也加入了厚厚的防水橡膠墊，密封性非常好。

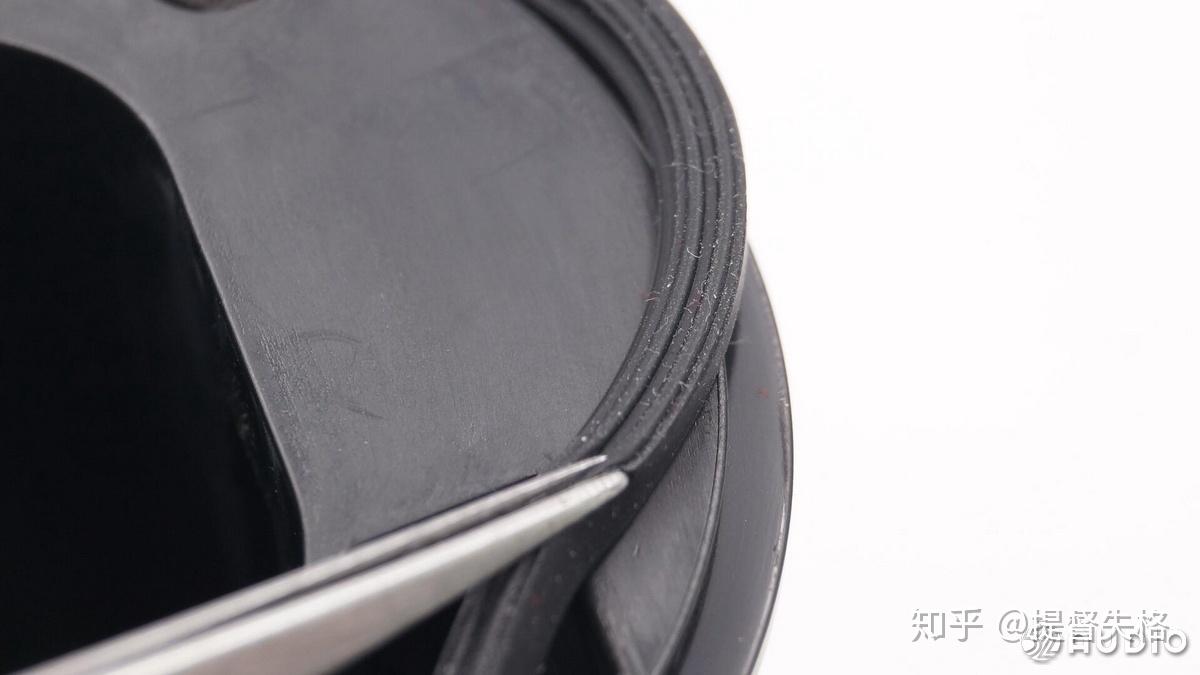

防水圈特寫。

從外殼內部卸掉四顆固定螺絲後，就可以將外面的按鍵部分取下。背面又有四顆螺絲固定擋板。

取下外部的擋板，就可以將按鍵觸點與外面的防水橡膠頂蓋分離，可以看到共有5個按鍵，通過一個接線端子引出的排線與主板相連。

按鍵觸點特寫。

音箱主板正面特寫，上面還有一個Anker的標誌，同時6顆LED燈也在這一面。

音箱主板背面特寫，主要的晶元都在這一面。

兩個電解電容，下面有膠水加固。

LED燈特寫，支持5種燈效，每種燈效都有4種閃爍模式。

藍牙天線特寫。

兩顆肖特基二極體，3A，耐壓40V。

MICRONE微盟 ME2110C50M5G SOT-23-5 封裝升壓IC。

MICRONE微盟 ME2110C50M5G SOT-23-5詳細資料。

25Q32串列存儲器，用於存儲音箱信息。

ISSI IS31FL3218，18通道LED 驅動器，相比智能音箱上常見的3236少了一半的輸出。

ISSI IS31FL3218 詳細資料。

資料不詳。

這裡是主控晶元，撕掉表面的二維碼貼紙下面就可以看到晶元了。

經過我愛音頻網的拆解可以看到，這裡是炬芯ATS2825主控方案，中高端定位，專為攜帶型和無線藍牙音頻設備應用，其主要特點包括：

1、單晶元架構，輕巧、省電，可以節省前期開發投入快速上市，更具成本優勢。

2、內置大容量RAM，支持TWS對箱連接，也能夠支持Android和iOS在App端進行OTA固件升級。

3、集成V2.1/V 3.0/V4.0/v4.1/V 4.2控制器，支持雙模（BR/EDR +AMP+Low Energy Controllers）。

4、採用嵌入式電源管理模塊，進一步優化低功耗表現，延長電池使用時間。

嘉興禾潤 HT868功放晶元，可在4Ω揚聲器提供雙聲道6.5W輸出，內置自適應同步升壓轉換器，可在電池電壓較低時保持足夠的輸出功率，可根據電池電壓進行自動增益控制以延長使用時間。還具有溫度保護功能，在溫度過高時降低輸出功率。適用於液晶電視，平板電腦，筆記本電腦，攜帶型音箱等設備。

嘉興禾潤 HT868詳細資料。

拆解全家福，我愛音頻網為大家奉上，可以看到其內部構造非常的井然有序。

三、我愛音頻網總結

體驗總結：

1、Bass Up一鍵增強立體聲：這種技術可以在降低失真的同時，提高揚聲器的低頻表現，開啟後可以充分感受到低音下潛力的提升，如果配合對箱連接後體驗還會更出色。

2、外殼個性實用：Soundcore Flare燃！無線藍牙音箱採用尼龍編製布料是個非常有特色的材質，不僅透音效果好，還可有效減少指紋和手汗的沾染，強迫症患者福音。

3、5彩霓虹燈特效：支持5種發光模式，每種模式有4種效果，用黑色機身作為襯托，讓各種光效看起來更加鮮活，這也是Soundcore Flare燃！無線藍牙音箱的招牌賣點之一。

拆解總結：

1、防水性能卓越：經過我愛音頻網的拆解可以看到，Soundcore Flare燃！無線藍牙音箱在所有可能浸水的部分，都加入了防水橡膠墊圈，而且用料紮實，可以有效阻擋液體浸入音箱內部。

2、支持TWS對箱連接：這款Soundcore Flare燃！無線藍牙音箱採用的是炬芯的ATS2825主控方案，不僅可以做到TWS對箱連接，同時還可以做到輕巧、省電，對與內置電池的藍牙音箱來說，是個不錯的選擇。

3、音質出色：發聲單元採用2個全頻喇叭和2個低音輻射器，最終所實現的效果已經超出了其定價本身，再結合Bass Up功能，聲音表現更加飽滿，我愛音頻網建議可以一直開啟Bass Up。
