簡筆畫帶你讀懂從原材料到新能源汽車電池
來自專欄鋰離子動力電池磚家36 人贊了文章
前段時間有行業外朋友對電池很感興趣,想了解怎樣從原材料到單體電芯,再到汽車用的電池的這樣一個過程。我用了一個CAD簡筆畫來介紹一下電池的這個周期,圖丑還請忍住勿噴。
首先,原材料是外購的,當然也有部分公司自己做全產業鏈,自給自足。對原材料進行檢驗後才能投入使用。整個電池到PACK包需要的零部件也很多,通常需要採購。我們就先從第一道工序說起。

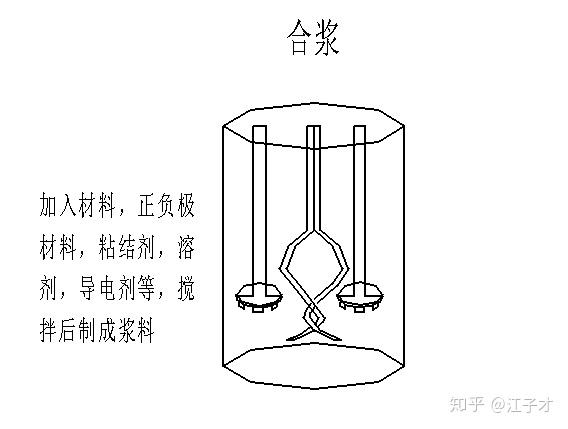

因為原材料主要是由活性物質(一般是粉體)、粘結劑(一般是液態)、溶劑(液態)。混合在一起之後通過攪拌便成為了粘稠的漿料狀。直觀一點,就是你平時沖泡的黑芝麻糊樣。
合漿完之後,漿料通過檢測,達到工藝要求後通過管道或者中轉車運輸到塗布的模頭處。通過壓力控制,把漿料塗到箔材上,並通過高溫進行烘乾。
塗布結束後,漿料就聯結在箔材上,但是漿料內部間隙大,需要輥壓,減少傳輸距離。輥壓一般是和分切在一塊,對大的極卷進行分切,切成幾個小的極卷。
輥壓分切後,需要對極卷進行極耳成型,除了使用激光切(切的是最邊上箔材,用箔材做極耳),還可以使用超聲焊接鋁片或者銅片,不過要提前留好間隙。
經過激光切後,極片基本成型了,運送到卷繞。卷繞,即是把正極、隔膜、負極、隔膜卷到一塊。通過隔膜分開正負極,這樣一個極芯就形成了。
經過卷繞,極芯成型後,通過一系列零部件的裝配,組裝成半成品電池的過程我們稱為組裝。主要包含了包膠、極耳預焊、蓋板焊接、折極耳、入殼、激光焊接。經過這一個流程,電池除了注液孔,其他均與外界隔絕。
組裝過後,電芯要經過烘烤,這個環節主要是去除水分。因為後面我們要進行注液,而電解液對水又非常敏感,水的大量存在會破壞電解液結構,故而會進行烘烤,通常採用抽真空和充氮氣來進行。
進入到注液環節,也就是通過設備對事先預留在蓋板上的注液孔,把電解液注入的一個過程。
注液結束後,為了保證電解液能夠充分浸潤到卷芯裡面去,會進行高溫靜置。
靜置結束後,就到了最重要的一步,化成,顧名思義,就是活化激活電池,對電池進行首次充電,形成SEI膜什麼的我就不說了。這一步之後,電池就帶電了,而這一步,也是決定後期電池好壞的一個重要的步驟。合適的化成工藝對減少析鋰、異常篩選都有很好的指導意義。
化成結束後我們會對電池再次進行高溫靜置,有問題的電池我們會挑選出來,根據實際情況看是否需要進行二次化成。然後把電池放到二次注液房,進行一個補液封口的工步。注液與前面一樣不再贅述。封口即是把注液孔密封起來,徹底隔絕電池內部和外部,避免外部的空氣和水的進入。因為在注液過程中存在電解液殘留在電池殼體表面,為了避免氧化、腐蝕電池外殼,故而需要進行清洗,一般使用去離子水(不導電)清洗。
電池清洗後就到了分容,分容就是通過對電池的滿充滿放,確定電池的容量,過了分容,這個電池的容量就確定了,作為後期分檔篩選的依據。注意與化成的區別,化成一般只充電不放電,分容充電又放電。
分容過後會對電池進行高溫和常溫靜置,然後進行OCV測試,測量電池的電壓、內阻相關信息。
測試結束後,根據電池的容量、電壓等信息對合格的電池進行分檔,根據不同的要求,按照檔位組裝到模組裡面。
通過串並聯組裝進模組,並進行相關測試。
把一個一個的模組,組裝進PACK包裡面,PACK包的外形,是根據整車的需求來設計,並不是僅採用一種外形。我們知道串聯增加電壓,並聯增加電流,驅動汽車需要一定的功率,功率等於電壓乘以電流。比如,12個3.6V、50AH電池串聯,則電壓為12*3.6=43.2V增大,容量為50AH,電流不變。12個電池並聯則電壓為3.6V不變,容量為600AH,電流增加。
PACK包也必須通過一系列的檢測,當然還要裝入重要的BMS,電池管理系統。合格之後才能發送給整車廠,整車廠對PACK包進行裝備,就像裝備其他零部件一樣,這樣電池就從原材料,變成驅動汽車前進的動力了。
