影響IT發展的三種3D工藝,3D快閃記憶體正在崛起
當平面走向極致,適應未來的就是3D立體結構。到目前為止半導體行業已經應用了三種不同的3D立體結構,包括3D晶體管FinFET、3D晶圓級封裝TSV以及3D快閃記憶體BiCS結構。
3D晶體管:
隨著英特爾22nm處理器的推出,FinFET 3D晶體管進入大眾視線。FinFET是Fin
Field-Effect Transistor鰭式場效應晶體管的簡稱。3D晶體管能夠改善電路控制並減少漏電流,從而讓晶元能夠在更低電壓下高效工作。3D快閃記憶體:
3D快閃記憶體則是將NAND結構立體化,很多淺顯的介紹中將快閃記憶體從2D到3D的轉變形容為平房變高樓。
可以簡單的理解為3D快閃記憶體是將同個字線上的一串存儲單元先摺疊再豎起的過程。
不過實際上3D快閃記憶體要比這更複雜。東芝在1987年發明快閃記憶體並於1991年將其量產,而直到2007年東芝宣布新的工藝技術——BiCS Flash,快閃記憶體這才進入到3D時代。
在平面2D時代,通過位線與字線就能確定要操作的快閃記憶體存儲單元。
進入3D時代之後,情況變得有所不同。除了原有的位線與字線之外,還增加了新的選擇門電路。
位線、字線、選擇門電路、存儲孔洞四者結合,最終才能選出一個特定的存儲單元。
在寫入過程中,通過施加不同的電壓,存儲在快閃記憶體當中的數據得以改變。數據寫入過程中通過切換字線來實現對不同位置的Page編程。
通過切換選擇門電路,則可以在不同快閃記憶體陣列中轉換讀寫目標。
為了適應3D立體化,BiCS快閃記憶體存儲單元的結構也發生了革命性的改進。
應用3D立體結構縮小了晶元尺寸,使得存儲密度得到大幅增加。同時,東芝BiCS 3D快閃記憶體中存儲器單元間隔相比2D NAND快閃記憶體更大,快閃記憶體寫入速度也獲得了極大提升。
3D晶圓封裝:
為了進一步提升存儲密度,在更小的空間內容納更大的存儲容量,東芝還應用了先進的TSV工藝晶圓級封裝技術。
TSV是Through Silicon Vias硅通孔的縮寫,它是一項在多個晶圓間進行堆疊與連接的技術。利用短的垂直電連接或通過硅晶片的「通孔」,以建立從晶元的有效側到背面的電連接。TSV提供最短的互連路徑,為最終的3D集成創造了一條途徑。

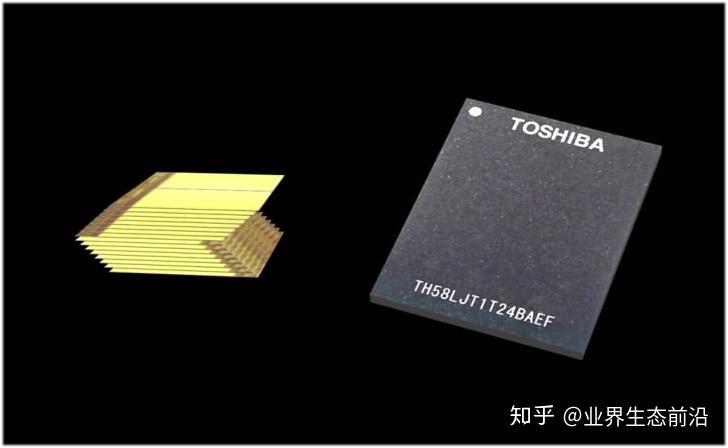

將多個快閃記憶體晶元通過TSV硅通孔技術連接,封裝在同一個快閃記憶體顆粒當中,單個快閃記憶體顆粒容量最高可達到1TB。
在三種3D工藝當中,以東芝BiCS為代表的3D存儲技術出現最晚,同時也擁有最強的發展潛力。東芝已計劃在今年推出96層堆疊的第四代BiCS技術,輔以全新QLC快閃記憶體架構,單顆快閃記憶體顆粒容量將突破1.5TB,推動手機UFS快閃記憶體、電腦固態硬碟存儲容量的翻倍增長。
