EA&UML日拱一卒--序列圖(Sequence Diagram)::條件執行

來自專欄 EA&UML日拱一卒

序列圖提供了一種Fragment（片段），用來表現條件執行，循環，並發等情況。具體使用哪種Fragment，通過以下的對話框來選擇。

今天先說條件執行相關的Fragment。

alt（alternative）

alt用於表現條件執行的程序構造。和alt對應的程序結構可以是if/else結構，也可以是swtich結構。還是從圖形編輯軟體中找例子。

這個時序圖描述的是DrawerView根據用戶按下的方向鍵來移動圖形時的處理。使用的就是名為alt的Framgment。它的設定畫面如下：

設定內容

Type：alt

Name:ArrowKeyHandling。選取一個有意義的名字有助於讀者的理解。

Condition:輸入每個分支的判斷條件。輸入完成的條件可以在Condition輸入框下方的列表中表示出來。

需要說明的是，這個對話框中不能調整條件的順序。條件的順序是通過例子圖中紅線框出的小箭頭來調整的。

opt（optional）

當然，在實際的程序中，只有某個圖形被選中時才可以移動該圖形。這就是opt出場的時候了，具體時序圖如下：

只有在m_currentShape有效時才調用移動圖形方法並更新表示。opt其實就是一個沒有else的if。

break

首先要明確的是，這個break不是C/C++語言中的那個break，它包含一個帶有監護條件的操作片段，如果監護條件為真，則該片段被執行，該片段以後的部分被忽略；如果監護條件為假，那麼該片段不會被執行，該子片段以後的部分則會被執行。

好像有點複雜，結合下面代碼一起說就容易理解了。

void openfile（void）

{

CFileDialog dlg;

if(dlg.DoModal()!=IDOK)

{

MessageBox.setMessage("Cant open file!");

return;

}

CString FilePathName = dlg.GetPathName();

/*此處省略50行。*/

}

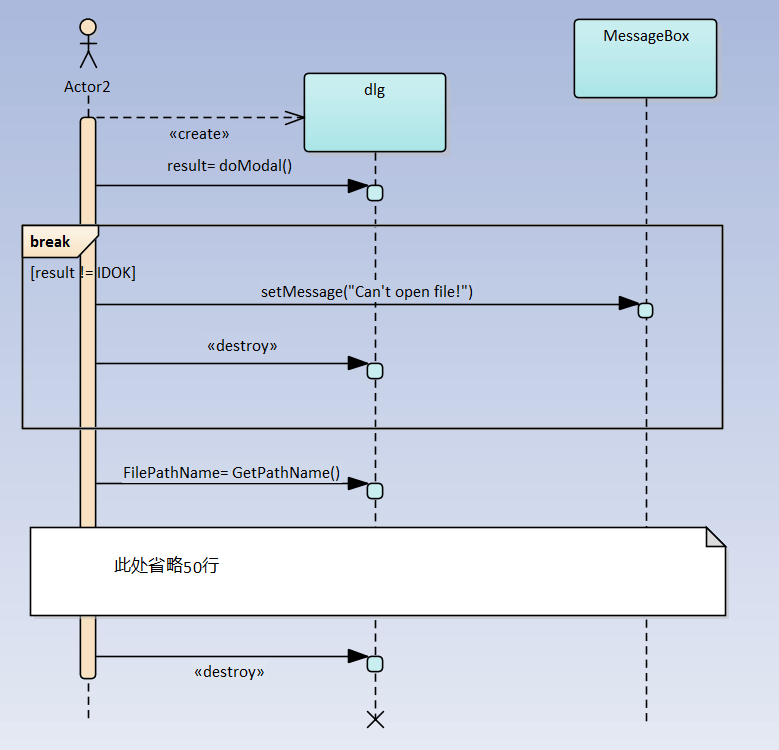

代碼很簡單，畫成序列圖如下：

上圖中包含一個以result是否不等於IDOK為監護條件的break片段，如果監護條件為真，則該片段中的sendMesage和刪除dlg操作被執行，GetPathName及以後的部分被忽略；如果監護條件為假，那麼break片段不會被執行，GetPathName及以後的部分會被執行。

費了半天勁，break其實就是一個有條件的中途退出處理。
