用PyTorch構建卷積神經網路

05-14

在pytorch中神經網路的構建是通過torch.nn工具

上一章介紹了autograd，而nn正是基於autograd來定義模型並求取其中的各種梯度。

nn.Module定義了網路的每一層
forward(input) 則用來計算網路的輸出

舉一個例子，來看這樣一個用來識別手寫體數字的網路（圖片來自官方文檔）：

一個典型的訓練神經網路的步驟是：

定義一個包含一組待學習的參數的神經網路
將數據輸入到神經網路中並進行前向傳播
根據損失函數計算輸出結果與目標值之間的差距
進行梯度反向傳播到各個參數
更新網路參數，典型的更新方式是：weight=weight-learning_rate*gradinet

Define the network

import torchfrom torch.autograd import Variableimport torch.nn as nnimport torch.nn.functional as Fclass Net(nn.Module): def __init__(self): #使用super()方法調用基類的構造器，即nn.Module.__init__(self) super(Net,self).__init__() # 1 input image channel ,6 output channels,5x5 square convolution kernel self.conv1=nn.Conv2d(1,6,5) # 6 input channl,16 output channels,5x5 square convolution kernel self.conv2=nn.Conv2d(6,16,5) # an affine operation:y=Wx+b self.fc1=nn.Linear(16*5*5,120) self.fc2=nn.Linear(120,84) self.fc3=nn.Linear(84,10) def forward(self,x): # x是網路的輸入，然後將x前向傳播，最後得到輸出 # 下面兩句定義了兩個2x2的池化層 x=F.max_pool2d(F.relu(self.conv1(x)),(2,2)) # if the size is square you can only specify a single number x=F.max_pool2d(F.relu(self.conv2(x)),2) x=x.view(-1,self.num_flat_features(x)) x=F.relu(self.fc1(x)) x=F.relu(self.fc2(x)) x=self.fc3(x) return x def num_flat_features(self,x): size=x.size()[1:] # all dimensions except the batch dimension num_features=1 for s in size: num_features*=s return num_featuresnet=Net()print(net)

以上是定義了一個網路，並且定義了值的前向傳播過程。在前向傳播的過程中，可以進行各種Tensor可以進行的運算。而在梯度反向傳播的時候，要用到上章介紹的autograd

卷積運算

這是卷積核矩陣和輸入矩陣中的感受野矩陣之間做內積，也就是兩個向量之間的內積，如兩個n維向量a和b的內積為：

$acdot b=sum^n_{i=1}a_ib_i=a_1b_1+a_2b_2+cdots+a_nb_n$

那麼torch.nn.Conv2d()是怎麼運算的呢，先來看它有哪些參數(把這些參數的作用都搞清楚，就基本弄清了卷積層的具體工作方式)：

in_channels (int) – Number of channels in the input image
out_channels (int) – Number of channels produced by the convolution
kernel_size (int or tuple) – Size of the convolving kernel
stride (int or tuple, optional) – Stride of the convolution. Default: 1
padding (int or tuple, optional) – Zero-padding added to both sides of the input. Default: 0
dilation (int or tuple, optional) – Spacing between kernel elements. Default: 1
groups (int, optional) – Number of blocked connections from input channels to output channels. Default: 1
bias (bool, optional) – If True, adds a learnable bias to the output. Default: True

有關torch.nn的詳細文檔請看這裡

網路的輸入用四元組 $(N,C_{in},H,W)$ 來表示，輸出表示為 $(N,C_{out},H_{out},W_{out})$ 。其中：

$H$ 和 $W$ 分別表示矩陣的高和寬
$N$ 表示數據的batch dimension，就是批處理數據一批有多少個
$C_{in}$ 表示輸入數據的通道數in_channels，按上圖中可以理解為輸入該層的有幾個矩陣
$C_{out}$ 表示輸出數據的通道數out_channels，可理解為該層輸出的有多少個矩陣

卷積層的輸出滿足這樣的表達式：

$out(N_i,C_{out_j})=bias(C_{out_j})+sum_{k=0}^{C_{in}-1}weight(C_{out_j},k)star input(N_i,k)$

現在只看其中一個數據，即 $N_i$ 為一個常數，代表當前數據是batch中的第幾個。以上面定義的網路的第一個卷積層為例：

藍色方框中的紅點稱為A元素。對這一層上面表達式的各個數值為：

$N_i$ ——假設為一批數據中的第一個，即值為1
$C_{out_j}$ ——輸出有6個通道， $C_0,ldots,C_5$ ，對A點 $out_j=0$
$C_{in}$ ——輸入通道，只有一個
$k$ ——是計數器，對應著輸入數據的每一個通道，這裡只有一個
$bias$ ——是偏置參數，維度和 $C_{out}$ 一致

卷積核或者說過濾器 $weight$ 是一個 $1 imes6 imes5 imes5$ 的多維向量， $k$ 確定了其第一維， $C_{out_j}$ 確定了其第二維。對於輸入向量 $input$ ， $k$ 確定了其第一維。於是求和符號里就是兩個向量的內積。當 $C_{in}$ 大於1時，來看第二個卷積層：

這時 $C_{in}$ 有6個取值，求和符號中， $k=0,...,5$ ，以右側紅點元素為例：當 $k=0$ 時是綠色5x5的向量和左邊第一個紅色5x5的向量做內積，然後 $k=1$ 是綠色5x5的向量和第二個紅色5x5的向量做內積，做6次之後，把這六個內積的結果加和，再加上和第一個輸出通道對應的 $bias$ ，就得到了右側紅點元素的值。

然後左側紅色方框即感受野再按步長移動。輸出向量的尺寸是這樣的（floor代表向下取整）：

$H_{out}=floor((H_{in}+2*padding[0]-dilation[0]*(kernel\_size[0]-1)-1)/stride[0]+1)$

$W_{out}=floor((W_{in}+2*padding[1]-dilation[1]*(kernel\_size[1]-1)-1)/stride[1]+1)$

可以看到上面兩個式子涉及到了torch.nn.Conv2d()中的四個參數，kernel_size和stride都好理解，分別是卷積核尺寸和移動步長。

padding（零填充）：

在網路的早期層中，我們想要儘可能多地保留原始輸入內容的信息，這樣我們就能提取出那些低層的特徵。比如說我們想要應用同樣的卷積層，但又想讓輸出量維持為 32 x 32 x 3 。為做到這點，我們可以對這個層應用大小為 2 的零填充（zero padding）。零填充在輸入內容的邊界周圍補充零。

關於padding圖片來自這裡，這是一個很好的講解卷積神經網路的文章，還有文字來自對這篇文章翻譯的中文版。

dilation：對於這個參數，鏈接中的最後一個圖是關於dilation的。

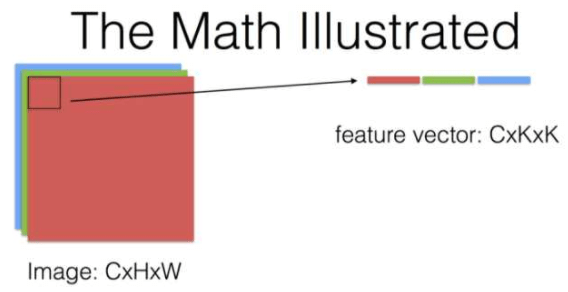

來自這個問題下賈揚清的回答，有幾個說明卷積運算過程的圖（其中KxK代表卷積核的size，其他符號和上文所用的一致）：

對於卷積神經網路每一層究竟做了什麼，提取出什麼特徵，這裡有個將神經網路可視化的視頻

參數個數

對於卷積層來說，參數個數就是 $weight$ 向量和 $bias$ 向量的元素個數和，比如對第二個卷積層來說，就是 $6 imes 16 imes 5 imes 5+16$

可以通過：

net.parameters()

來獲得網路的參數。

網路的輸入與輸出

下面來給網路一個輸入：

input = Variable(torch.randn(1, 1, 32, 32))out = net(input)print(out)

在前面寫卷積運算的時候也提到過，實際上網路的輸入向量，第一個維度 $N$ 是批處理數據一批的個數。在torch.nn方法中必須要有這一維的數值，即輸入的向量必須是 $(nSamples imes nChannels imes Height imes Width)$ 這樣的四維向量。而如果數據沒這第一個維度，也就是並不是一批數據，那麼可以通過：

torch.Tensor.unsqueeze(0)

在不改變數據所含數值的情況，增加一個維度。

損失函數

如何定義損失函數也很簡單的：

output = net(input)target = Variable(torch.arange(1, 11)) # a dummy target, for examplecriterion = nn.MSELoss() # mean-squared error between the input and the targetloss = criterion(output, target)print(loss)

torch.nn中還有很多種損失函數可以使用，見這裡

梯度的反向傳播

這就要用到上一章autograd.Variable()的.backward()功能。在學習autograd.Variable時也發現，如果Variable.grad已經儲存有梯度值，那麼當再次寫出.backward()命令進行梯度回傳時，計算出的值將與各個創建變數（graph leaves）的.grad中已有的值累加。所以對於神經網路，要使用net.zero_grad()清除掉原有的梯度值。

net.zero_grad() # zeroes the gradient buffers of all parametersprint(conv1.bias.grad before backward)print(net.conv1.bias.grad)loss.backward()print(conv1.bias.grad after backward)print(net.conv1.bias.grad)

如果原來已有梯度值，然後執行net.zero_grad()，梯度值就變成0，如果原來就沒有梯度值，那麼變數x處的梯度x.grad=None

參數更新

使用torch.optim可以方便的定義參數更新演算法：

import torch.optim as optim# create your optimizer,such as SGDoptimizer=optim.SGD(net.parameters(),lr=0.01) # lr is learning rate# in your training loop:optimizer.zero_grad() # zero the gradient buffersoutput=net(input)loss=criterion(output,target)loss.backward()optimizer.step() # Does the update
