Origin(Pro)：3D圖--XYY

XYY形式的數據，其第1列為X，其餘列的數據為Y，其Long Name/Short Name/Comments等可以作為Z。

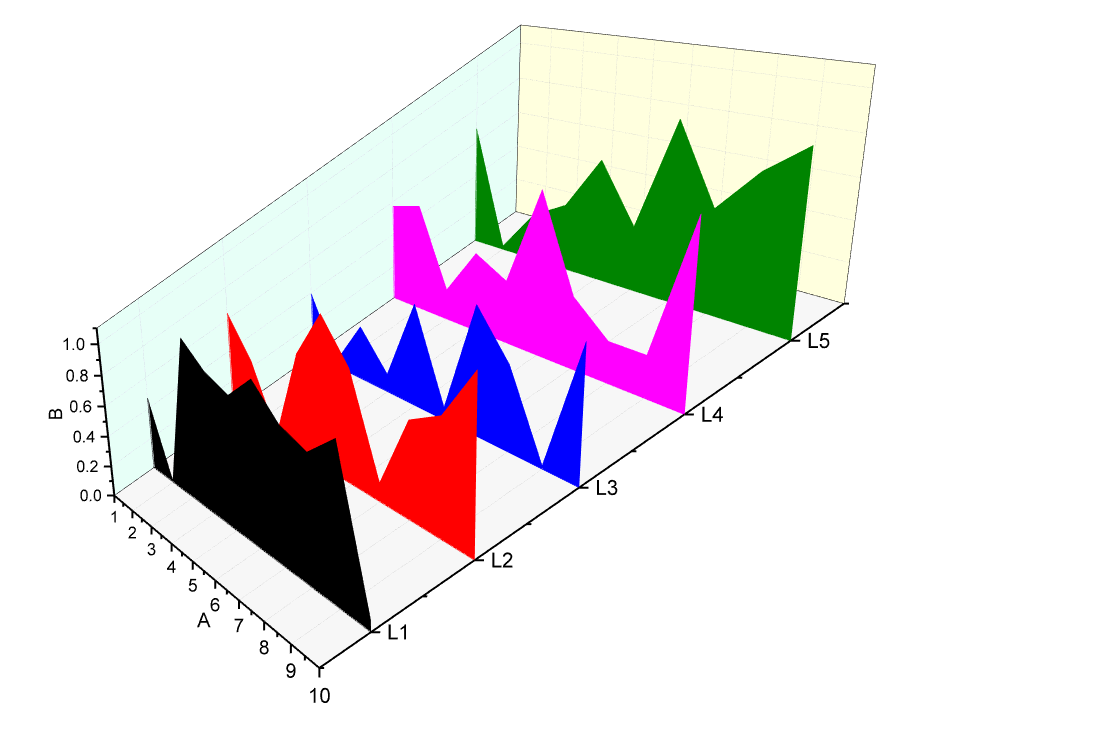

• XYY類型的數據，可以直接繪製XYY 3D Bars，3D Ribbons，3D Walls和3D Waterfall圖。

你要做的只是修改下Z軸的標籤

• XYY類型的數據也可以繪製其他類型的3D圖，如3D Surface等，但需要轉換成虛擬矩陣（Virtual Matrix）

1. 選擇數據，點擊要繪製圖形類型的按鈕

2. 打開設置窗口

1. Data Layout：選擇Y/X across columns，即設置X/Y的位置，選哪個都一樣，下圖為Y across columns，下下圖為X across columns。



   Y across columns ↑



   X across columns ↑

2. Y/X values in：指定Y/X的位置

3. Virtual Matrix Name：指定虛擬矩陣的名稱

3. OK!











所用軟體：OriginLab OriginPro 2016 @Windows 10 pro。
