EDA歷史和VLSI設計流程

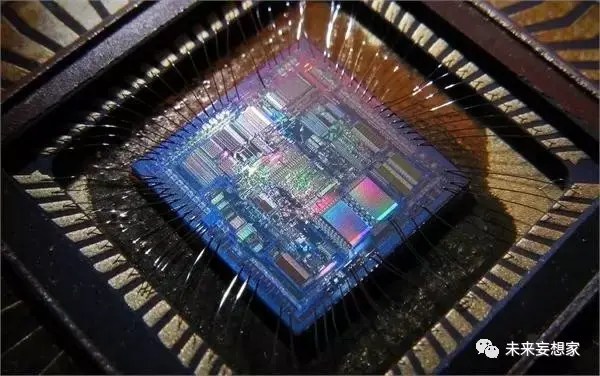

要說電子設計自動化（Electronic Design Automation，EDA）行業里還有什麼好玩的東西，當屬集成電路（IC）的物理設計（physical design）了。這是一種將無數個小器件（device），通過一定演算法將它們按照一定規律集成到矽片（silicon chip）上的技術。

以截止到2011年，我們可以將2億個晶體管（transistor）集成在一個45nm工藝製造的晶元上，而且這個數字還將隨著我們的技術更新與應用需求持續增長下去。

另外，我們需要注意線延遲（wire delay）在晶元上貢獻的比例，已經開始超過單元延遲（cell delay）。這就給我們的物理設計帶來了更多的挑戰和機會。

讓我們回到上世紀90年代，我們通常會假設時序（timing）的問題主要來自於器件擺放的位置（placement）是不是最優。而到了今天，我們不走到設計流程的最後一步，我們或許壓根兒不知道設計是否能夠滿足時序的約束。

在15-20年前，人們都曾相信大部分的物理設計問題都被解決了。然而，晶體管數量的暴增，讓我們不得不融合物理空間、時序收斂（timing closure）、邏輯區域（logic domain）等因素，乃至用一種全新的眼光來看待物理設計。

-----------------------------------------------------------------------------------------

電子設計自動化（EDA）

EDA工業的目標是開發相關軟體來支持工程師進行IC設計。到目前為止，從架構設計到製造投產，EDA已經將自己的觸手伸到了IC設計的每個角落。

EDA的首次亮相是在上世紀60年代，它實現了對電路板上的少量模塊進行自動擺放。許多年之後，集成電路IC的降臨促使了一種新的需求——通過軟體來減少邏輯門的總量。今天的軟體工具不僅能做到這些，同時還會考慮一些電氣效應，例如信號延遲、電容耦合等等。

到了上世紀70年代，半導體公司開始研發自己專用的EDA工具，並且逐漸形成了現在的設計風格。在80到90年代間，獨立的軟體供應商開始設計更加具備普遍用途的軟體工具。

由此，獨立軟體供應商漸漸將這個業務發展成了一個獨立的EDA產業。許多的EDA公司都將總部設在了美國加州的Santa Clara，也就是矽谷。

在EDA行業里，每年都有很多會議和組織，讓各大公司和專業學院擁有平台來分享和交流。其中，最著名的就是設計自動化會議（Design Automation Conference，DAC）了。DAC不僅僅主持產業交流會，也提供學術論壇。

另外，還有一些專業的會議，依次以影響力排列如下：

• 自動化設計會議（DAC）
• 計算機輔助設計國際會議（ICCAD）
• 歐洲設計自動化與測試會議（DATE）
• 亞太地區自動化設計會議（ASP-DAC）

此外，收錄和發表EDA相關論文的頂級刊物主要有兩家：

• 國際電子工程師協會（IEEE）主辦的集成電路與系統的計算機輔助設計（IEEE-TCAD）
• 計算機聯盟（ACM）主辦的電子系統設計自動化（TODAES）

---------------------------------------------------------------------------------------

EDA的歷史

在集成電路以原理圖的展現方式被開發出來之後，首款EDA工具——一種可以優化物理位置的器件擺放工具（placer）在19世紀60年代被設計出來。很快，可以輔助電路版圖和可視化的程序也被開發出來。

到了70年代，真正意義上用於晶元物理設計的集成電路計算機輔助設計（CAD）系統應用在了工業界。在當時，大部分的CAD工具屬於某些公司的獨有資產，例如IBM和AT&T的Bell實驗室。

不過，到了19世紀80年代，一些獨立軟體開發者開始創作通用型的CAD工具來服務各類型半導體公司，支持他們進行大量產品的實現。19世紀的90年代是EDA市場的快速增長時期，諸多公司開始採用商業EDA工具來取代自己的工具。

到目前為止，世界上最大的幾家EDA軟體供應商為，Cadence Design Systems，Synopsys和Mentor Graphics。綜上所述，從EDA開始輔助物理設計以來，大致的發展路線如下圖所示。

超大規模集成電路（VLSI）設計流程

到了現代IC設計領域，通常來說，VLSI的設計流程如下圖所示。

那麼，對於物理設計來說，幾乎所有的設計成分都已經在前面的步驟中例化好了。換句話說，所有的宏單元、標準單元、邏輯門，甚至晶體管，都以固定的形狀和大小被分配在了晶元中，並且可以通過布線工具將它們連接起來。

物理設計為何如此重要呢？因為物理設計的好壞都將直接影響電路的各種指標，例如：

• 【性能】：較長的布線勢必擁有較長的信號延遲
• 【面積】：模塊擺放得太鬆散將導致整個晶元面積變大，運行速度變慢
• 【可靠性】：大量被引入的通孔（via）會顯著降低電路可靠性
• 【功耗】：柵極（gate）溝道長度越短的晶體管會引起更大的泄漏電流和工藝敏感性；但是，較大的晶體管和更長的導線會引起更大的動態功耗
• 【良率】：導線靠得越近越容易引起電氣短路效應，降低生產製造時的良率

由此可見，現代半導體工業的晶元物理設計階段已經有了很大的變化。針對這種高複雜度的情況，物理設計被分割成了更加細節的步驟：

• Partitioning：將一塊大型電路切割成許多小型電路形態
• Floorplanning：決定這些小型電路的形狀和排列，以及內外信號埠的位置
• Power／Ground Routing：排布電源地的走線
• Placement：放置所有標準單元
• Clock Network Synthesis：通過buffer和gates將時鐘信號傳遞到需求要的地方
• Global Routing：分配布線資源
• Detailed Routing：分配布線金屬層，連接Global Routing的資源
• Timing Closure：優化電路性能

下期預告

下期將展現一些用於物理設計軟體演算法中的一些基本概念：例如，圖論概念和EDA術語。

----------------------------------------------------------------------------------------------
