Origin(Pro)：Grouped Stacked Columns【視頻】

QQ群里一個朋友問我Origin能不能繪製分組堆疊柱形圖（英文名可能更好理解Grouped Stacked Columns），我說可以。把繪製好圖形的opj文件發放給那個朋友看，他說看不太明白，我就做了這個教程。

Origin中提供了Grouped Columns/Bars圖的模板，

但是沒有直接繪製Grouped Stacked Columns/Bars圖的模板，是不是不能繪製類似Grouped Stacked Columns/Bars圖呢，答案是可以的。

相比前面介紹的Grouped Line + Scatter圖，Grouped Stacked Columns/Bars圖的繪製方法十分簡單。Grouped Stacked Columns/Bars圖有兩種繪製方法。

方法一：先Grouped，後Stacked

1. 繪製Grouped Columns/Bars圖，橫軸表格格式的設置方法點我查看



2. 【關鍵步驟】選中Grouped Columns/Bars圖，點擊底部工具欄上Column/Bar/Pie按鈕，選擇Stacked Columns，是不是變成Grouped Stacked Columnss圖了？



3. 使用Rescale工具或者CTRL+R，使得數據全部顯示



4. 進一步設置橫軸表格的格式



5. 沒看懂？那就看看視頻吧。

http://v.qq.com/page/j/z/8/j0316pybfz8.html

方法一：先Stacked，後Grouped

1. 繪製Stacked Columns圖

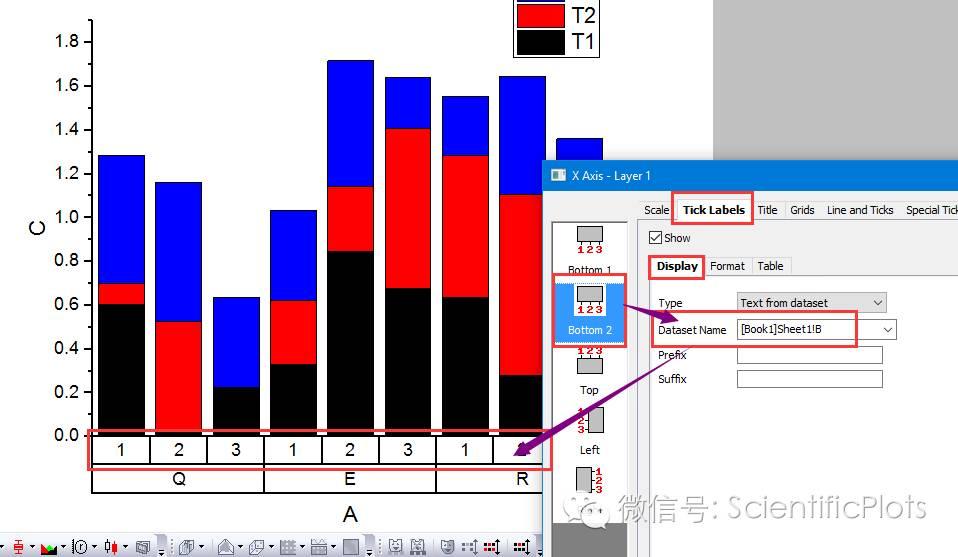

2. 【關鍵步驟】將橫軸的標籤格式設為Table！



3. 設置Table的格式

1. 2行

2. 第二橫軸的標籤來自col(B)



3. 第一橫軸的Table格式



4. 【重要提醒】第二橫軸的Table格式，不要勾選最後一個，否則橫軸與Y軸之間的會有空白。





5. 設置subgroup的間隙（Gap）



原文鏈接：http://mp.weixin.qq.com/s?__biz=MzIzMjA1MjAyOA==&mid=2651730016&idx=2&sn=c5fe6b32e810fa4d2ba428d43d762466#rd

開通了同名微信公眾號（ScientificPlots）和新浪微博（http://weibo.com/ScientificPlots），歡迎關注！

著作權歸作者（Changyu Wu）所有。商業轉載請聯繫作者獲得授權，非商業轉載請註明出處。
