機電安裝工程，這才是標準化，強迫症都被治好了

一、綜合布線效果圖

1、各專業支架，吊杆間距均勻並滿足規範要求。

2、同類支架，吊杆在同一軸線上，偏差小於5mm。

3、同類支架，吊杆標高偏差小於5mm。

4、同方向，同類管線軸線偏差小於5mm。

屋面設備接地

電纜橋架和吊架的安裝與標識

管路與橋架順弧排列

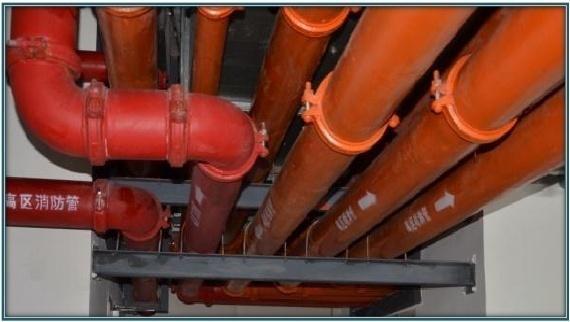

管道安裝

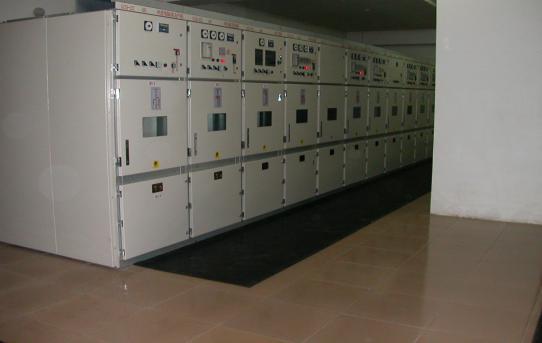

地下室配電

接線1

接線2

電纜橋架跨接線的安裝

二、吊杆與支架

1、需按綜合管線圖中布線圖在頂棚彈線。

2、根據安裝管線大小、介質、空間位置選用不同類型。

3、各專業安裝吊杆必須橫平豎直

三、穿牆管道

1、有防火要求的穿牆管道間隙採用防火泥封堵。

2、防火泥寬度統一1.5-2cm。

四、安裝標識

1、油漆飽滿、光亮均勻、色澤一致。

2、標識醒目統一。
