產品設計·結構解析｜三星LA40R81B液晶電視樣機分析

從無至有，又從一到零，今天的文章我們通過拆解分析一款來三星的液晶電視來逆向學習成功的產品中結構的設計，以借鑒設計經驗，學習設計技巧。

以下為正文：

? 整體外觀

三星LA40R81B液晶電視外觀採用全黑設計，面框、後蓋、底座均採用ABS+PMMA材料壓制，外觀塑料件均為免噴塗處理，後蓋未做皮紋，外觀表面質量類似於冷熱膜面板效果，表面質感很強。

揚聲器（加導聲筒）隱藏在面框下方；整機採用觸摸式是感應按鍵（位於正面右下側）。

面框下方正中內置藍色背光板，在待機和整機工作時發光（面框為黑色透明材料壓制，可透強光），面框下方內嵌一個PMMA的弧形透明裝飾條。

? 機芯、印製板、屏

屏：台灣40」奇美屏，非三星屏

屏與面框固定方式：採用四條長鈑金壓緊件，零件長度與屏邊成長，零件結構複雜，且屏側邊與壓緊件之間採用機制螺釘進行連接（長邊為3個，短邊為2個）

機芯固定方式：採用框架式固定結構，印製板全部固定在金屬框架上，金屬框架預留螺釘孔，故模塊化印製板（功能）擴展性較好，印製板下粘貼導有電海綿以減少電磁屏蔽和干擾

機芯組件工藝性：

機芯部分僅兩塊印製板，中間為電源板（單面板），尺寸較大；圖片右側為主板，主板上集成了立式後AV端子和側置AV端子。

1、減少了結構件和線束的轉接；

2、可以提高外接插座的密度；

3、減少了側置AV受電磁干擾的影響；

4、印製板數量少，提高了生產效率；

5、插座數量少，總裝效率高；

6、其採用雙面貼裝+選擇焊，技術要求高。

線束：整機線束很少，走線整齊、美觀

總裝工藝性：後蓋上無對接線束，無裝配小零件，總裝集中在面框組件上進行，整機生產裝配性好，勞動效率高。

零件表面質量：採用螺釘柱懸空設計，減少注塑件表面縮痕，提高表面質量。

? 揚聲器

由於造型原因，揚聲器在面框下方出聲，面框下頂面開出聲孔，故揚聲器上增加導聲筒（PP材料）以進行轉向。

關於聲學系統將在後面做進一步的研究和分析。

? 面框

面框採用ABS+PMMA材料壓制，黑色，可透強光，表面類似冷熱膜的外觀效果，表面質感強。

為保證面框外觀表面質量，避免較大縮痕（外觀可見很輕微縮痕），面框上所有螺釘柱採用懸空式設計；同時面框上加強筋很少。

在面框下方中部配合處（揚聲器、背光板、底座支架等配合）新增一個零件進行配合，並用膠帶與面框進行連接和固定，以減少該處複雜的裝配影響面框的外觀質量。

? 後蓋

後蓋採用ABS+PMMA材料壓制，黑色，表面類似冷熱膜的外觀效果，表面質感強。後蓋內部加強筋很少，且局部地方壁厚較厚，在AV端子孔部分孔邊緣未注滿。後蓋僅上下頂面有長條形散熱孔。

? 底座

底座帶有左右旋轉功能（左右各能旋轉角度約為30度）

? 遙控器

遙控器小門根部有橡膠條用以防脫

? 聲學系統

三星LA40R81B聲系統特點：採用「隱藏式」、「反射式」發聲系統；整機共用兩隻YDT513-10W-8Ω揚聲器。

主觀音質情況

整機中高頻表現較好，清晰度好，音色純，聲音乾淨，亮度好，高頻穿透力強，清脆悅耳。不足之處：低頻較欠缺，聲音顯得單薄、不夠圓潤、鼓點等低頻聲顯得太硬。

總的看來，該款整機的音質非常適合看電視節目，對聽音樂信號和看大片時，由於無法較很好的表現低頻聲，對聲音的音色有較大的影響。

在輸入DVD音樂信號和廠內測試信號中的音樂信號時，整機在劇場模式下，音量超過35時（聲音最大為100）聲音開始失真，失真主要表現在揚聲器的低頻失真。

整機聲頻響曲線如下圖所示：

整機的聲頻響曲線較好，不均勻度較小，只是低頻表現較差，基本上無法表現小於130Hz的聲音

揚聲器及聲學結構特點

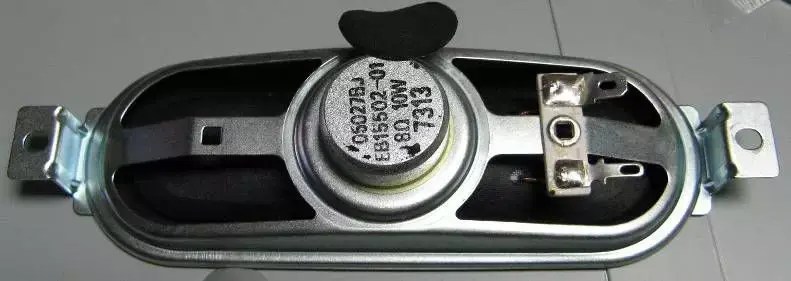

整機揚聲器採用兩隻YDT513-10W-8Ω的揚聲器，口徑和盆架外形尺寸與本公司用的YDT513系列基本相同（盆架結構方式不同），揚聲器磁路採用內磁方式的釹鐵硼磁體；音圈較大約為φ17mm；彈波直徑約φ36mm；折環為布邊；壓邊採用紙+EVA方式的複合壓邊。揚聲器外形如下圖所示：

揚聲器F0約在160Hz～170Hz，揚聲器單元頻響曲線如下圖：

揚聲器安裝在揚聲器支架上，使支架出聲口變窄，聲音通過面框很窄的出聲口向下出聲，並通過整機下方的弧形裝飾板將聲音反射到前面。揚聲器支架的形狀如下圖所示：

考慮文章篇幅，部分關於成本分析內容，暫且不做詳細分享~~~
