全方位解讀iphone換屏幕你不知道的那些事兒?乾貨分享

作者:【機情派】手機上門維修

寫初衷目的就是,讓朋友們從此不再被一些以次充好,藏貓膩的配件所受矇騙,呼籲優質商家覺醒,用戶維修後手機用的住,第三方維修行業才會久遠。先簡單介紹下,因為自身對手機很感興趣,特別是智能手機,所以一直通過對這份行業的熱愛,一直從事手機維修行業10幾年,目前在機情派手機上門維修任職為高級精修工程師。

蘋果液晶屏的技術是In-Cell

In-Cell:是指將觸摸面板功能嵌入到液晶像素中的方法,即在顯示屏內部嵌入觸摸感測器功能,這樣能使屏幕變得更加輕薄。同時In-Cell屏幕還要嵌入配套的觸控IC,否則很容易導致錯誤的觸控感測訊號或者過大的噪音。因此,對任一顯示面板廠商而言,切入In-Cell式觸控屏技術的門檻的確相當地高,仍需要過良品率偏低這一難關。

此圖為偏光,液晶,反光片,背光

蘋果液晶的供應商:LG、夏普、東芝、JDI(由株式會社產業革新機構、索尼、日立和東芝合資)

5系列液晶供應商:LG、夏普、JDI、東芝

6系列液晶供應商:LG、夏普、JDI、東芝

6S系列液晶供應商:LG、JDI

7系列液晶供應商:LG、JDI(不確定)

蘋果液晶顯示分為:暖光屏(屏幕顯示顏色偏黃)與冷光屏(屏幕顯示顏色偏白)註:這裡說明下LG的屏幕為暖光屏,夏普的屏幕為冷光屏,東芝與JDI偏向於冷光屏,其中夏普在6系列之後,由於資金鏈危機,被富士康併購,新聞也有報道,正因如此到了iphone7的時候LG為最大的屏幕供應商,這也就說明了iphone7的屏幕為什麼都偏向於暖光屏居多

蘋果屏幕官方貼合工藝:

這裡簡略介紹下,首先說採用先對蓋板與支架的貼合,所用的粘結蓋板與支架作用的膠為漢高為蘋果專門定製的10:1比例環氧膠(其粘結的牢固度指標這裡就不說明了),由樂泰供應給蘋果公司授權的貼合廠,由於10:1比例環氧膠的固化較快,所以其點膠的工藝與加溫貼合固化的工藝也是相當複雜的,是第三方市場所達不到標準的工藝,在蓋板與支架貼合過後,在通過UV點膠自動CDD對位光學固化貼合機貼合,點膠,自動效准對位,貼合,固化的流程,其設備與工藝的先進,也是第三方市場無法達到的工藝標準;最後在做背光組件的安裝。下圖為粘結支架所用的膠,其中顏色偏綠黃色的,膠有點厚度的為原廠所用的環氧膠。

此圖依次為熱熔膠,中間冷膠,上面原廠環氧膠

第三方市場屏幕貼合工藝:

最早採用的是UV水膠,當時出現的更換玻璃蓋板的技術為UV水膠的技術,通過紫外線光照固化。這裡簡單說下,因為第三方市場所用的設備和固化燈達不到蘋果廠家的標準,所以那個時候第三方用的水膠技術也不是很成熟,第三方所用水膠貼合的方式由於固化的不完整,所以導致了屏幕排線的質量存在問題。而後出來的技術是OCA干膠貼合技術(分為軟對硬與硬對硬貼合,至今所採用的都已是硬對硬貼合),屆時也解決了屏幕排線質量的問題(蘋果公司用的貼合技術一直是UV水膠技術,不過大公司所用的設備和固化裝置都是最先進的,不會出現屏幕排線的質量問題);目前第三方市場大部分在後壓屏所採用的也是一體蓋板支架的了,其第三方所使用的膠為熱熔膠(將屏幕放在溫度80左右的加熱板幾十秒後搬動支架就會脫落)和冷膠,不過其使用粘結的膠水與工藝是與蘋果公司的相差甚遠,而且玻璃蓋板在防水處理(舉例手上有汗液,防水處理不好的話,容易在玻璃蓋板上留下手指指紋),再就是home鍵圈的位置不平整(蓋板玻璃工藝差的會出現在安裝home鍵時候,蓋板與home鍵摸起來不平整),上圖就明了蓋板與支架膠的差別,更別說韌度與牢固了;到這裡已經介紹了第三方目前的貼合技術為干膠貼合的方式,也方便了我下面所要科普的;蘋果的屏幕我下面就從5系列以上的做個科普吧。下圖為第三方所貼合的屏幕。

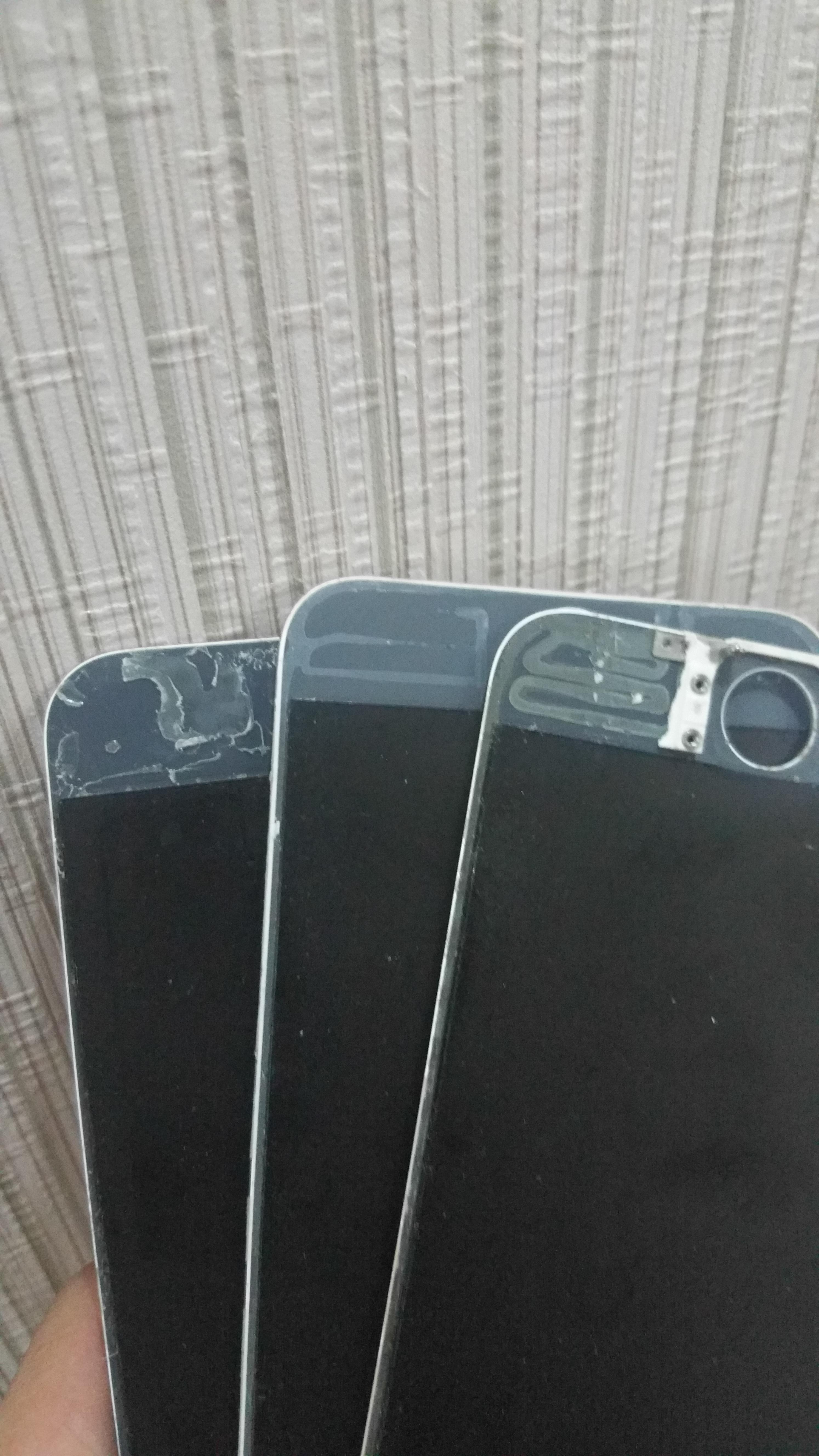

此圖為第三方貼合的屏幕

國內市場蘋果屏幕種類:

國產屏:由國內液晶廠商所生產的僅有顯示無TP觸摸的液晶

壓排屏:經過第三方維修商從新壓過排線的返修屏

後壓屏:液晶為原廠屏幕,外屏玻璃碎過,經過第三方維修二次更換過玻璃蓋板的

原廠屏:與剛買機器上的屏幕一樣,沒有更換過玻璃蓋板的,與蘋果出廠裝機的屏幕一樣

註:這裡將屏幕種類做個簡要說明,下面將會做詳細描述。

國內市場每個系列的屏幕貨量(沒有備註的,說明市場上是有貨的):

5系列:國產屏、壓排屏、後壓屏、原廠屏(貨量幾乎寥寥無幾)

6系列:國產屏、壓排屏、後壓屏、原廠屏(目前大部分為拆機的)

6s系列:國產屏、壓排屏、後壓屏、原廠屏,這裡針對6S系列說下,還有一種屏幕為6改6S屏,這種屏是通過6代的液晶從新壓排,壓上6S的排線,然後用資料機過一下,就可以裝機用在6S系列手機上了,其可以歸類於壓排屏。

7系列:壓排屏,後壓屏,原廠屏

這裡先特別的強調下,很多朋友們的誤解,大家肯定都認為自己的外屏玻璃碎了,但內屏是好的,以為自己的液晶是原裝的,所以想單獨更換下外屏玻璃蓋板。沒錯,你的液晶是原裝的,但是你更換過外屏玻璃蓋板後,這類屏幕就屬於歸類到後壓屏了,不屬於原廠屏(原廠屏是沒有更換過玻璃蓋板的,與你剛買機器時候一樣的,如果更換過蓋板就不叫原廠屏了),目前市面上的玻璃蓋板也分好多種,例如是否鋼化過的,是否一體蓋板,是用什麼工藝點膠的....這裡我就不科普玻璃蓋板了,如果要選擇單獨更換玻璃蓋板,個人建議不如選擇換原廠屏,因為民間第三方更換玻璃蓋板的技術都是用手工加熱分離,然後附上OCA膠片,然後用貼合機貼合,最後用除泡機除泡。但是這種純手工更換蓋板的過程當中要對屏幕的排線損傷多次,就會產生有些朋友們更換玻璃蓋板後,屏幕觸摸時好時壞,顯示有時閃屏(甚至時不時花屏),然後找到商家時,商家就會說這是你原來的屏幕,我們只是幫你更換了外屏玻璃,液晶沒有動你的,最後只能自認倒霉了,懂行的人都知道蘋果的屏幕排線是很脆弱的,不耐高溫,不能經常折動,這種純手工更換外屏玻璃要經過高溫和多次對排線做折動,最後貼合的時候排線還要被上面的蓋板給壓折一次,有的朋友會說冷凍分離的方法,冷凍分離不適用蘋果的屏幕,用這種方法更換玻璃蓋板後還要換背光,用烙鐵焊背光線。總之這裡就先寫這些,朋友們用悟性自身理解吧!

一,國產屏(京東方,天馬,龍騰,友達.....)

國產屏初期所用的是普通TP技術(g+g和g+f),到後期有部分第三方廠家採用了OGS觸摸技術,介紹中我就以OGS觸摸為舉例了;也就是說液晶與觸摸不是一體的,是分離的,與蘋果的intell觸摸與顯示為一體的技術是不同的,OGS就是說,國內的這些廠商生產提供的液晶只是顯示部分,不包含觸摸,觸摸TP是第三方工廠生產的,然後貼合在一起,簡單的理解就是,顯示與觸摸是分離的,屏幕整體要比蘋果的稍微厚那麼一點點,不過不仔細對比是看不出來的,因為生產顯示的都是國內的大廠,其顯示的效果也是可以與蘋果出廠的顯示不分上下的,不過此類屏的缺點是:這些大的廠商生產供應的只是顯示玻璃,其玻璃上是沒有顯示排線的,所以顯示排線也是第三方所生產壓上的,容易出現的問題就是排線問題,不過購買時要是多經過反覆的測試,試用個半個月左右不出問題的話,日後使用在出問題的幾率就很低,再者就是在蓋板與支架的貼合也是關鍵,部分工廠也採用了冷膠粘結工藝,要比那些用熱熔膠粘結的好些,最起碼在支架脫離的概率能低些。下面幾張圖為國產屏的鑒別方法。

國產屏左,對比圖,仔細看下觸摸TP排線是不是比較貼近玻璃蓋板,與顯示液晶中間有空隙

排線處沒有蘋果的logo

6S系列屏幕對比:左為原廠屏排線,右為國產屏排線

二,壓排屏和後壓屏

為什麼我要將這兩種屏放在一塊介紹那,其實這兩種屏非專業人士是很難鑒別的,這兩種屏也是商家們最容易以次充好,藏貓膩的,朋友們要是通過簡簡單單的外面玻璃與支架是很難判斷出這類屏幕的,這樣兩種屏區分的,因為都是更換過玻璃蓋板,不過一個簡單有效的辦法就是,你要是需要購買後壓屏幕的話就從背光做判斷,堅決要沒有更換過背光的,因為壓排屏是壓過排線的(壓排屏所用的排線分為:拆機排線和精仿排線,其中拆機排線就會有蘋果的logo),壓排線的過程是不能有背光的,所以需要安裝新的背光,而後壓的屏幕絕大部分是不需要更換背光的(不過也不完全是,也有極少部分是需要更換背光的),總之只要選擇沒有更換過背光的屏幕,就一定是後壓屏,還有後壓屏壓完後的背光紙上肯定會有輕微劃傷或者小掉漆,不過沒有影響的,如果你更換的屏幕背面的背光紙是嶄新的,那說明你中獎了,買到壓排屏了,如果在不仔細看排線空隙的話,說明你中頭獎了,買到國產屏了。另外非原廠屏的聽筒網鐵皮也是很容易被揭開的。

此圖為後壓屏,因為後壓外玻璃蓋板的時候,後面的背光紙難免會有一點點劃傷的,只要後面嶄新就一定換過背

非原廠屏的聽筒網都不是很牢固,原廠屏的聽筒網是很難揭開的

三,原廠屏

原廠屏之前我也簡單的介紹了下,是目前市面上最好的屏幕了,與你剛買機器上的屏幕是一樣的,屏幕是蘋果出廠裝機用的屏是一批的,都是用先進設備UV水膠貼合的工藝(非第三方的OCA干膠),沒有經過第三方或者二次加工更換過外屏玻璃的,在質量上是有保障的,排線也沒有經過折動的,玻璃蓋板的品質也是帶柔韌性的,總之,說來說去,就是與你剛買機器的屏幕是批次生產線生產的,是一樣的屏幕。不過此類屏幕的價格也是略高些的,商家若是給你換此類屏幕的話,利潤會非常低,很多商家也正是用後壓的屏幕或者壓排的屏幕充當的種類,其鑒別的方法,要是專業人士,是可以通過蓋板,工藝...之類區分的,那麼很多朋友們會有疑問,我們大部分非專業的人士,那如何鑒別區分那,這裡我告訴大家一個簡單有效的方法,就是用手電筒反方向照射home鍵的圈,如果呈現的光環很清晰,那麼說明你遇到優質商家了,如果模糊的話.......,如果找不到合適的屏幕做照射光環對比的話,直接用你原來機器上拆下來的屏幕照射做對比,兩個呈現出的光環如果一樣清晰的話,那就是原廠的屏幕了;另外就是聽筒網,原廠屏玻璃蓋板上的聽筒網鐵皮粘結壓合的很牢固,很難輕而易舉的揭開(之前圖片也說明過非原廠屏的聽筒網),再就是屏幕排線上的logo(這只是簡單的鑒別,防止國產屏和壓排屏,另外剛剛也說過了,後壓屏的排線是帶蘋果logo的,可以用前面介紹的方法區分原廠屏),最後就是支架的工藝與顏色了,原廠屏的支架做工精細,其支架的顏色偏向於乳白色(不是雪白色)。下面幾張圖為原廠屏的鑒別。

右邊呈現出光環清晰的就是原廠屏,這種鑒別的方法簡單而又直接有效

此圖為排線上的蘋果logo

此圖左邊為第三方所用的支架,右邊為原廠支架,可以看出來很明顯的工藝

左為原廠屏支架顏色有些乳白色,右為非原廠屏支架顏色偏向於雪白色

換屏建議:如果選湊合用,國產屏價格實惠,性價比高;如果選擇長久用,原廠屏必選;因為通過上述的鑒別方法很容易鑒別出原廠屏,避免了商家以次充好,而且在日後無論質量和使用的手感都與剛買機器的時候一樣的屏幕。後壓屏和壓排屏不建議換,性價比不高,日後使用的話,出現問題率高。

PS:如果你的屏幕僅是外屏玻璃碎了,內屏顯示與使用一切正常的話,舊屏是可以通過對換的方式,這樣花的錢就相對少些,因為舊屏可以抵部分錢,有回收的價值,如果有壓傷或者亮點之類的話需要根據實際情況看扣多少錢。簡單的說:就是你的舊屏是可以賣錢的,買了一個原廠的總成,然後把你的屏在賣掉,中間的差價就是你要花的維修費用。

到此科普講解完畢,另外需要了解各個種類屏幕的價格參考,以及有任何不明白的疑問,可以加我做具體諮詢,並且可以了解更多蘋果系列及手機相關的鑒別科普評測乾貨,在日後維修與使用的過程中少走彎路,留以備用。
