Grasshopper快速生成城市配景

我是一個懶人，

我不想在效果圖上下功夫，尤其是後期加背景建築和人。

因為我ps技術不行，做出來的圖又丑又蠢。

所以我想用gh快速生成建築群，不用太好，能說得過去就行

沒想到越做越大，導致我想要越來越多的細節，已經脫離了偷懶的初衷

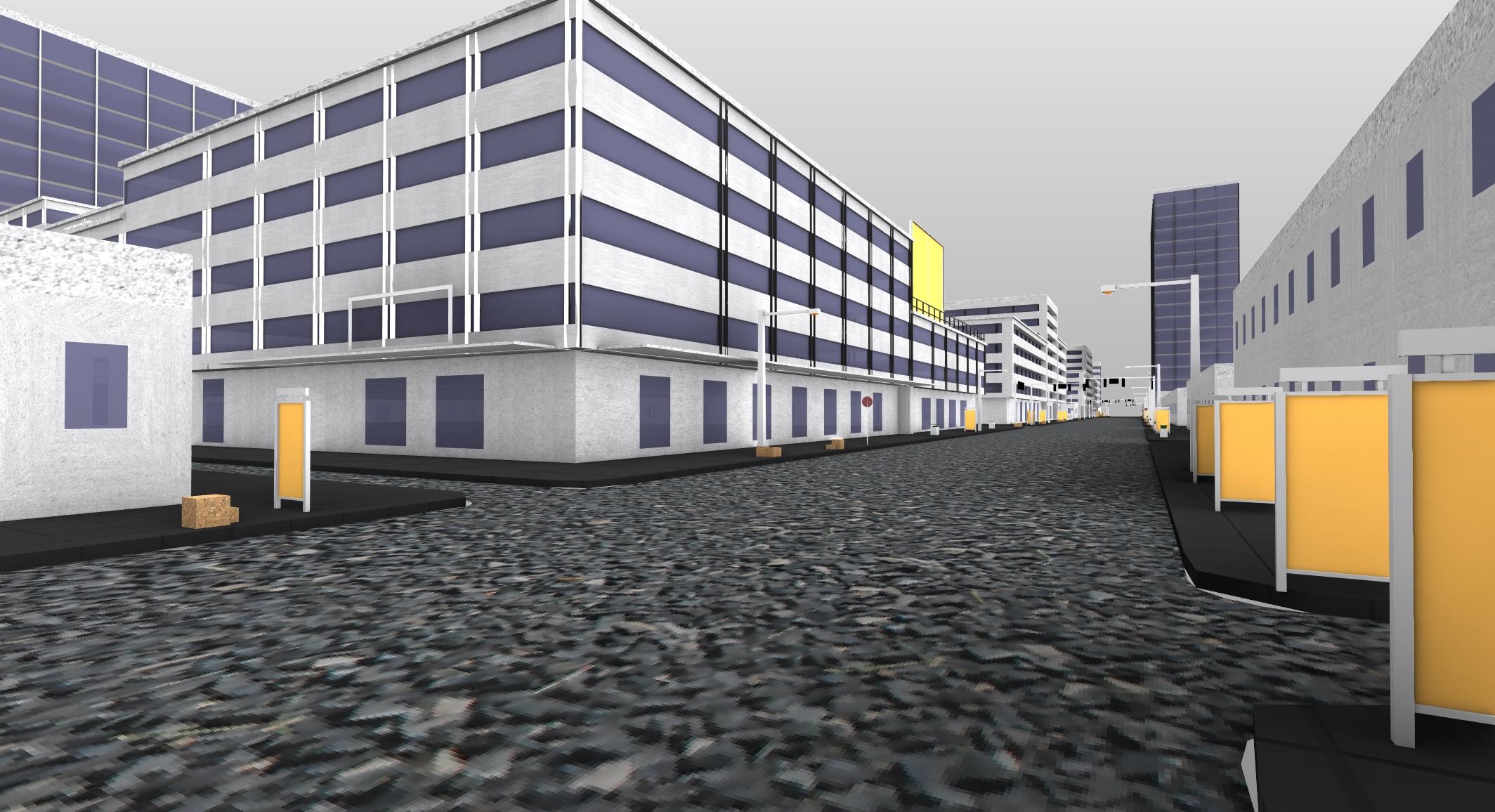

最後就做成了這樣一個高不成低不就的東西，拿出來供各位點評。

先上電池圖：

藍色為主線群組，紅色為計算群組，綠色是終端

主線邏輯：

1.畫出陣列的矩形網格

2.偏移，做出主幹道；邊線上隨機取點，生成環繞平面和環繞隨機平面，準備做街道物體

3.使用隨機線條分割網格，偏移，做出小路，並按照地塊面積將其分組，刪除過小的部分

4.再偏移，生成人行道；依據地塊周長和面積再分組，大的部分生成建築，小的部分刪除

5.將地塊按照面積分組，大的部分做群組建築，小的部分做單個建築

6.對群落建築，使用隨機線條分割地塊，隨機層數並對屋頂進行高度排序

7.將所有刪除的地塊重新利用，稍大的部分生成綠地

8.篩選群落建築的所有垂直面並進行豎向等分，將這些面平均分為三組，準備做立面

9.輸出

街道物體邏輯：

1.將「2」中的環繞隨機平面隨機分成四組，放上垃圾桶、箱子、廣告牌和路牌

2.將「2」中的環繞平面對齊方向，放上路燈和紅綠燈

單個建築立面邏輯：

分為兩種，高層建築使用大塊玻璃幕牆，低層建築使用醜醜的推拉窗

沿街商鋪邏輯：

1.將所有群落建築上移一個高度，使用隨機線條分割，交點處放柱子，線段向上擠出成面並環繞陣列大小隨機的方形玻璃窗

2.隨機選出一些商鋪（線段）做出雨棚和立柱

3.再隨機一些商鋪做出招牌

屋頂物體邏輯：

1.隨機挑選「6」中的屋頂做出扶手；再選出一些做女兒牆或挑檐

2.縮放屋頂邊界做出樓梯間；給樓梯間加上挑檐

3.隨機布置一些小型的外空調機

4.確定屋頂邊界方向後，做一些屋頂廣告牌

立面物體邏輯：

1.對「8」中分好組的面進行編輯，做出三種不同的立面

2.確定立面方向後，做一些立面廣告牌

輸出：

需要lunchbox，所有物件都已分好圖層，點擊按鈕即可生成

i5 5200U 在4*5的網格下完成運算需要60s，生成的全是曲面，需要手動轉換網格

不需要任何參考物件

不支持grasshopper1.0及更高的版本，這會導致意料之外的結果

已知錯誤：

offset報紅：偏移距離超過曲線最短邊，可以通過closed+cull pattern解決，但治標不治本，更換種子或者減少偏移距離即可。

join curves報黃：有極個別曲線未成功組合，因之後使用ruled surface，不會造成太大影響。

tree branch報黃：數據樹中沒有指定的路徑，不影響正常使用

object bake報紅：「未將對象引用設置到對象的實例」這是因為輸出物件中有null，使用null item+cull pattern即可解決

這個電池，只能用來生成配景，因為全部物件都是隨機生成的。程序功能尚不完善，更不符合規劃原理和建築規範...

敢竭鄙誠，恭疏短引，若有冒失，請多海涵，希望各位不吝賜教，謝謝！
