激光切割進階教程04——焦距對切割效果的影響

激光切割進階教程在講述了功率、速度、吹氣三個影響因素後,隨著我們的研究步伐,繼續講述影響激光切割的第四個因素——焦距。

本期主題:激光切割進階教程04——焦距對切割效果的影響

參數設置:

切割速度:20mm/s

切割功率:25%

切割焦距:6mm、18mm、24mm

是否吹氣:弱吹氣

我們學物理也知道,焦距其實就是光學系統中衡量光的聚集或發散的度量方式,也指平行光入射時從透鏡光心到光聚集之焦點的距離。簡單的說焦距是焦點到面鏡的中心點之間的距離。合適的焦距可以讓效果達到最佳,那麼今天,我們就來探討一下,雷宇激光切割機的最佳的焦距是多少?

效果對比:

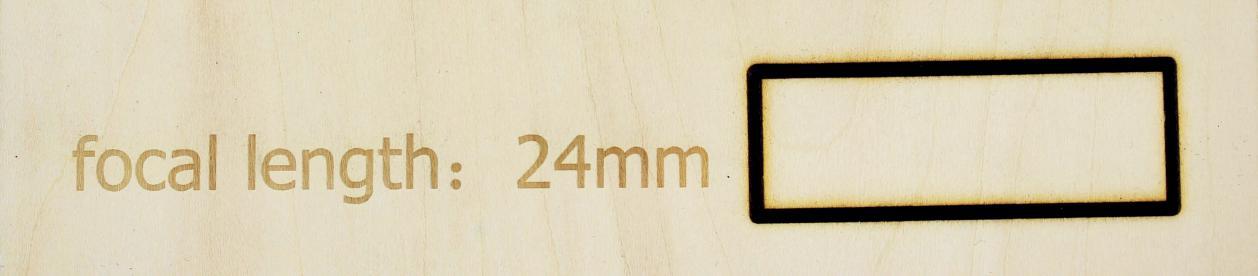

我們透過圖片可以知道,數值的差異使得切割效果迥然不同。

1 . 隨著焦距的加大,切縫變的越來越寬,可以看到在焦距為6mm時,切縫是非常的細,但是當焦距為18mm和24mm時,切縫由原來的縫隙變成了凹槽。而其原因是焦距的變大引發光斑的變粗。

2 . 切割的深度會隨著焦距的變大而變小,可以看到在焦距為6毫米時,木塊被切割出來了,但是當焦距為18毫米和24毫米時,背後連切痕都沒有了。說明了光斑的變大會使聚焦的能量減弱,切割變淺。

結論:

通過這次測試,我們知道了雷宇激光切割機的最佳切割焦距為6mm,在這個焦距下,切縫是最細的,當然相同功率、速度下,切割的深度也是最深的。

但是除了6mm之外,其他的焦距數值是否一點不合適?其實不是,我們還可以利用不同的焦距做出多種不一樣的效果,如下圖:

為什麼不同的焦距可以做出來像是雕刻的效果,想進一步了解焦距的巧妙運用?想要知道這其中的奧秘嗎?敬請關注下周三同一時間的推送。

好了,本期切割進階教程的分享到此結束,我們下期同一時間見!
