Hello，大家好，這裡是糖葫蘆喵喵~！

ようこそ実力至上主義のCS231n教室へ

已經進入了糖葫蘆販賣的季節了呢^ ^！北方的同學們已經享受上了暖氣，南方的同學們請抱好你們的1080Ti來取暖（雖然我們在本次作業中用不到GPU

那麼，第二篇CS231n 2017 Spring Assignment2 就要開始了~！

喵喵的代碼實現：Observerspy/CS231n，歡迎watch和star！

Observerspy/CS231ngithub.com

視頻講解CS231n Assignment2：

Assignment 2-AI慕課學院www.mooc.ai

Part 1 Fully-connected Neural Network

上一次的作業中我們實現了一個兩層的神經網路，這裡主要是對代碼進行模塊化，把每一層都抽象出來，分別實現每一層的前向和反向部分。

1 Affine layer（線性層）

前向：wx+b，很簡單，np.dot()就行了

反向：db就是上游傳回來的值dout直接sum起來，dw是x和dout相乘（就是線性wx+b對w求導嘛），dx是w和dout相乘，請注意dw和dx的形狀，到底是誰和誰（或是誰的轉置）乘，一定要搞清楚！dw和w形狀一致，dx和x形狀一致，所以算一下形狀就很好確定啦！

2 ReLU

前向：ReLU不過就是和0比較，輸出大的那個，np.maximum()搞定

反向：反向只向後傳遞在前向時輸出大於0的位置（梯度為1）的dout，其他的由於小於0所以梯度為0

dx = (x > 0) * doutn

3 affine_relu

就是把上面兩個連在一起，已經為你實現好了，讀一下吧！

4 loss

loss上次我們也做過了，忘記了的可以回去看一看。

5 Two-layer network

結構：affine - relu - affine - softmax

基本的模塊上面已經做好了，下面組合在一起就好：

參數初始化===>前向 + Loss===>反向

注意w初始化np.random.normal()的三個參數的意義！尤其是形狀一定要把握好。

跑一下你的模型，10epoch可以在validation上得到50%左右的結果。

6 Multilayer network

結構：{affine - [batch norm] - relu - [dropout]} x (L - 1) - affine - softmax

無非就是套層循環，在循環時要想一想哪些是可以循環的，哪些是不行的（最後一層）

循環時一定要注意用的參數的名字，一定要注意i和你的參數名字的關係！

反向小技巧，逆序循環：

for i in range(self.num_layers - 1, 0, -1):n

跑一下模型，你可以調一調參數，20epoch就過擬合了

7 SGD+Momentum

官方文檔給了很多梯度更新的說明，很詳細喵喵就不多說了。

Momentum：mu是超參，多用0.9，交叉驗證可以用[0.5, 0.9, 0.95, 0.99]

# Momentum updatenv = mu * v - learning_rate * dx # integrate velocitynx += v # integrate position n

8 RMSProp and Adam

RMSProp：decay_rate是超參，多用[0.9, 0.99, 0.999]，eps是平滑項，範圍為1e-4 ~ 1e-8

# RMSProp updatencache = decay_rate * cache + (1 - decay_rate) * dx**2nx += - learning_rate * dx / (np.sqrt(cache) + eps)n

Adam：推薦超參數eps = 1e-8， beta1 = 0.9，beta2 = 0.999

# Adam updatenm = beta1*m + (1-beta1)*dxnv = beta2*v + (1-beta2)*(dx**2)nx += - learning_rate * m / (np.sqrt(v) + eps)n

最終調一調參數，可以在validation上得到55%左右的結果。

Part 2 Batch Normalization

這是我們接觸到的第一個黑魔法！

這個黑魔法用在卷積層/全連接層後，激勵函數前。

這個黑魔法可以有效減緩過擬合，減小不好的初始化影響以及你可以用大一點的學習率了！

前向：

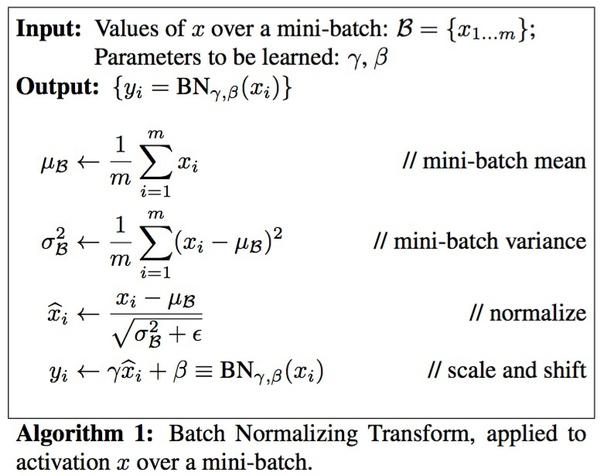

（訓練）非常經典的一張圖，其中 $gamma$ 和 $beta$ 是需要學習的參數， $epsilon$ 是一個常數

簡單說前向就是計算minibatch的均值和方差，然後對minibatch做normalize和scale、shift

（測試）測試的時候沒有minibatch啊，怎麼來計算均值和方差呢？這裡我們的解決方案是通過使用基於momentum的指數衰減，從而估計出均值和方差：

running_mean = momentum * running_mean + (1 - momentum) * sample_meannrunning_var = momentum * running_var + (1 - momentum) * sample_varn

momentum超參，一般是0.9

通過這樣的方式在訓練時不斷更新預測的均值（running_mean）和方差（running_var），測試時直接用這兩個數計算normalize和scale、shift，和訓練時的計算方式一樣。

反向：

我們需要求dx，dgamma和dbeta，前向時我們分了四步計算出了輸出（對照圖中公式，分別為mean，var，xhat和輸出y），這裡我們要反向去計算每個部分。

第四步：線性，因此 dxhat = dout * gamma；dgamma = sum(dout * dxhat)；dbeta = sum(dout)（具體形狀一定要注意，為什麼要sum呢，因為這兩個學習的參數是一維的，類似神經元里的bias，注意axis參數的設置）

解決了gamma和beta，我們來分析dx是哪裡來的。

根據公式，x和min，var，xhat都是相關的，因此，dx要由這三部分構成，分別求導

第三步： $frac{dxhat}{ sqrt(var + eps)}$

第二步： $frac{dvar * 2 * (x - mean) }{m}$

第一步： $frac{dmean * x }{m}$

m是什麼，minibatch的大小，x的shape[0]。

那麼我們把求dx轉化為求上面三部分，dxhat已經有了，剩下要求dmean和dvar（同理，var和mean也都是一維的，所以要sum）

var只有第三步有貢獻，直接求導 : $dvar = sum(dxhat * (x - mean) * -frac{1}{2} (var + eps)^{-frac{3}{2}})$

mean第二步第三步都有貢獻，為兩部分之和： $dmean = sum(dxhat * - (var + eps)^{frac{1}{2}} ）+sum(dvar * - frac{2}{m} *(x - mean))$

和論文里一模一樣

這樣就終於通過公式則把dx求出來了，然後輕鬆愉快實現代碼。其實作業要求的部分是通過鏈式法則直接計算，選作的部分是公式計算，不過公式計算的運算速度快一些，有興趣的可以去試試。

最後把黑魔法放到網路里，看看變化吧！

Part 3 (inverted) Dropout

這又是一個有用的黑魔法！

這個黑魔法用在激勵函數後。

這個黑魔法可以有效緩解過擬合。

其實原理很簡單，就是以一定的概率選擇使用一部分神經元。

inverted dropout通過多除一個p保證了訓練預測分布的統一。

前向：

（訓練）用mask選擇神經元，有了mask元素乘一下就好了。

mask = (np.random.rand(x.shape[0], x.shape[1]) < p) / pn

（測試）當然是什麼也不做了！

反向：

類似ReLU，不參與更新的部分都用mask去和dout相乘（元素乘）。

在剛才的網路里加上dropout黑魔法吧，你可以對比加與不加的效果。

休息一下！因為後面就是手擼CNN大boss啦！

誰說圖文無關啦！明明珈百璃的墮落（英文：Gabriel DropOut）名字裡面有dropout!!!逃（

Part 4 Convolutional Networks

古人云：學習CNN最好的方式就是手寫一個CNN

是非常有道里的話！

那麼就讓我們開始挑戰吧！（強烈推薦deeplearning.ai第四課CNN，第一周作業詳細講了怎麼手擼CNN，不過那個作業給的循環太多，而本節作業是向量化的）

1 卷積核

（前向）

首先明確輸入x和卷積核的形狀(數量，通道，高，寬)：

N, C, H, W = x.shapenF, C, HH, WW = w.shapen

(1) 確定輸出的形狀

pad參數: P，決定了你要在四周pad多少

stride參數：S，決定了卷積核每次移動多少

所以根據公式，可以直接計算輸出out的形狀(N，F，Hnew，Wnew)，記得用0初始化

$Hnew = (H - HH + 2 * P) / S + 1$

$Wnew = (W - WW + 2 * P) / S + 1$

(2) zero padding

np.pad()就是實現這個功能的，請仔細閱讀函數接受的參數意義。pad_width接受每個維度上前後pad的大小，當某一維度使用(pad,)表示前後都是pad大小（等於(pad, pad)）

(3) 卷積操作

這裡的卷積和通信原理里的卷積還是稍有區別的，在這裡其實只是卷積核和相應的區域進行元素乘，然後求和，課程官網給的說明十分形象生動：

也就是每個卷積核分別在每個通道上和對應區域進行元素乘，然後求和，對應圖中：

(-3(通道1元素乘後求和) + -1(通道2元素乘後求和) + 0 (通道3元素乘後求和))(三個通道求和) + 1（bias_0） = -3(out的第一個格子里的值)

所以，關鍵問題就是根據步長如何確定x對應區域，這裡需要對Hnew（下標i）和Wnew（下標j）進行雙循環：

x_mask = [:, :, i*stride:i*stride+HH, j*stride:j*stride+WW]n

選好區域直接和每個卷積（下標k）核作元素乘就行了，注意sum的時候我們其實是在（C, H, W）上作的，因此axis=(1, 2, 3)。這時候一個輸出out[:, k , i, j]就計算好了。

所以上述一共套了i, j ,k三層循環，循環完畢後out再加上bias就行了。注意b的形狀(F,)，因此要先把b擴展成和out一樣的形狀：b[None, :, None, None]（None相當於np.newaxis）

至此，前向計算完畢！

（反向）

首先明確我們要求什麼。dx，dw和db。

(1) db

db最好求啊，直接就是sum(dout)，還要和b的形狀（F,）一致，所以axis=(0, 2, 3)

那麼dx，dw到底是什麼呢。其實dx和dw是另外兩個卷積。只不過這次是換在dout的對應區域進行卷積操作了。這篇博客寫的很詳細，這裡借用其幾張圖片：

(2) dx

dx對應區域 = dout對應區域和卷積核w進行卷積：

這個圖中的是通過對dout進行padding然後和旋轉180度的卷積核進行卷積計算的，實際上可以不這麼麻煩。用dout中的每一個值和原卷積核進行元素乘，然後對dx的對應區域進行疊加就可以了。數學上是等價的：

如圖所示，4*4的矩陣中每一個顏色對應dout中的一個值（共9種），粗體對應原卷積核。每一個藍框對應一個dout值和w的元素乘操作。把重疊區域加起來後和上圖結果一致。

卷積我們已經會了，剩下就是確定對應區域到底是什麼了。

dx的形狀是(N, C, H, W)

w的形狀是(F, C, HH, WW)

dout的形狀是(N，F，Hnew，Wnew)

對於每個樣本（即對N循環，n為下標）：

n，i，j將確定一個dout，確定後dout的形狀變為(F,)，因此和前向bias同理需要維度擴展為

[:, None, None, None]，以保證和w的形狀一致

dx的對應區域由n和x_mask（就是前向中的x對應區域）共同確定：

dx_mask[n, :, i*stride:i*stride+HH, j*stride:j*stride+WW]n

三層循環i，j，n完成卷積後，需要對pad過的dx進行解pad：

dx = dx_pad[:,:,pad:-pad,pad:-pad]n

(3) dw

dw對應區域 = dout和x對應區域進行卷積：

對於每個卷積（即對F循環，k為下標）：

x對應區域為（向前時已經給出了，就是那個x_mask）

k，i，j將確定一個dout，此時dout的形狀為(N,)，為了何x_mask一致同樣需要擴展為

[:, None, None, None]

然後就可以三層循環i，j，k做卷積了，計算結果就是dw[k]。

OK，至此反向計算完畢！大功告成！

剩下一個簡單的操作，pooling。

2 pooling

2.1 max pooling

（前向）

pooling同樣有步長，確定輸出形狀的公式：

$Hnew = (H - HH ) / S + 1$

$Wnew = (W - WW ) / S + 1$

其中HH，WW是pooling的大小。

max pooling顧名思義就是取這個pooling大小區域內的max值。注意axis=(2, 3)。

（反向）

反向和ReLU、DropOut是類似的，也就是說只有剛才前向通過的才允許繼續傳遞梯度。

那麼我們需要記錄max在區域里的位置，用temp_binary_mask表示：

x_padded_mask = x[:, :, i*stride:i*stride+pool_height, j*stride:j*stride+pool_width] #(:, :, HH, WW)nmax_mask = np.max(x_padded_mask, axis=(2,3)) ntemp_binary_mask = (x_padded_mask == (max_mask)[:,:,None,None])n

max_mask形狀是(HH, WW)，為了和x_padded_mask形狀對應也要擴展。

然後dout和這個temp_binary_mask元素乘即可。同樣注意dout是由i，j確定的，因此形狀需要擴展。

2.2 average pooling

附送一個average pooling，也很簡單。

前向就是在pooling大小區域內求平均值。

反向就是把dout平均在pooling區域內。

3 CNN

結構：conv - relu - 2x2 max pool - affine - relu - affine - softmax

快把剛才完成的結構組合在一起吧！1epoch可以得到40%的準確率。

4 Spatial batch normalization

以前我們做的BN形狀是(N, D)，這裡不過是將(N, C, H, W)reshape為(N*H*W, C)。因為spatial batch normalization computes a mean and variance for each of the C feature channels by computing statistics over both the minibatch dimension N and the spatial dimensions H and W.

需要用到np.transpose()，現將(N, C, H, W)變為(N, H, W, C)，再reshape。反向也是同理。

至此，手擼CNN全部結束！

完結撒花！(並沒有完結！

Part 5 Tensorflow on CIFAR-10

歡迎來到TensorFlow的世界，從此你可以告別複雜的反向傳播推導了！

tensorflow入門資料回顧，在part D哦。

在這個世界中我們只需要考慮怎麼樣設計網路和loss就行了。

層，激勵函數，Loss：https://www.tensorflow.org/api_guides/python/nn

優化器：https://www.tensorflow.org/api_guides/python/train#Optimizers

BN：https://www.tensorflow.org/api_docs/python/tf/layers/batch_normalization

這裡強調一點，使用BN黑魔法時請務必注意：

A 在你的優化器上套上這兩句：

# batch normalization in tensorflow requires this extra dependencynextra_update_ops = tf.get_collection(tf.GraphKeys.UPDATE_OPS)nwith tf.control_dependencies(extra_update_ops):n train_step = optimizer.minimize(mean_loss)n

B 注意tf.layers.batch_normalization()中的is_training（是一個tf.placeholder）在訓練和測試時的設置！如果你要使用dropout也是類似的。

你可以嘗試各種各樣的網路。這裡喵喵10epoch在test達到了76.2%。相信你可以做得更好。

恭喜你達到了第二章的BOSS，下一次讓我們來做一些有趣的事情吧！

じゃ、おやすみ～！
