其實，Mapbox對tableau的加分還不止一點

之前一篇說的是Classic經典模式的使用，今天簡單說說GL模式

Mapxbox歷史

Craig是第一個將Mapbox帶入tableau的人。早些年，這位大神hack了tms文件（Tableau Map Service ），後來一路上tableau和mapbox一直合作的蠻好

tableau9.3版本開始添加了Mapbox studio，Mapbox studio是Mapbox地圖的在線編輯工具

Mapbox Studio使用

點擊這裡進入Mapbox網站，登陸後，點擊Studio進入

默認會有幾個預設的Styles，進入Styles編輯界面

進入Share界面，為了獲取tableau配置時需要的信息，點擊紅色部分

在彈出的框中點選 </>Share......

新界面下選擇箭頭處的Copy，即可複製該段URL

回到tableau界面，按照如下提示打開Mapxbox配置界面

點擊添加Mapbox地圖

彈出對話框，按照如下完成填寫

1 處選Mapxbox GL（M）
2 處粘貼上一步在網站複製的URL
3 處為自動完成

隨後點擊確定

此時tableau的地圖界面已經更新

重頭戲來了，根據設計需要，我們不想要深灰色的海水顏色，改成別的，怎麼辦？

在Classic中我們只能使用預設的14種模板，在GL中我們可以自定義想要的樣式

再回到Mapbox網站的Studio界面，這次進入Edit編輯界面

如下是編輯主界面

剛才我們說要修改水的顏色，那麼在左側圖層欄，找到Water，級聯菜單中可以看到Color

使用滑鼠拖拽以更細顏色，或者可以直接配置RGB

視圖是實時渲染的

完成後，點擊左上角的Publish

發布預覽窗口如下

發布成功的提示

Studio的任務完成了，回到tableau

tableau是實時向Mapbox server request數據的

理論上，站點修改完畢，tableau是實時更新，但是貌似沒有變化

嘗試縮放界面（滑鼠滾輪）

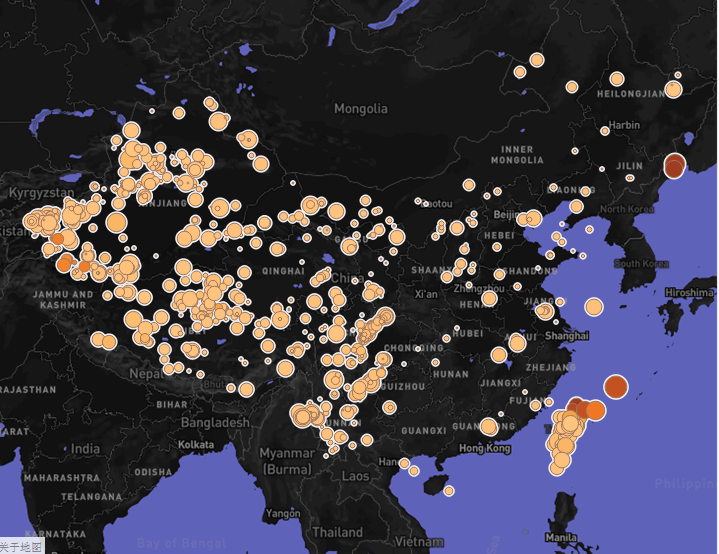

好的，可以看到海水顏色變了

嘗試平移地圖，神奇事件發生了

兩種顏色交疊分布

這是為什麼呢？要了解tableau與Mapbox的協同原理，需要知道兩件事情

Tile
Tableau緩存機制

Tile

<這部分好長，改天再填坑>

Tableau緩存機制

對於地圖圖片資源都是存在目錄的緩存文件

目錄如下

On Mac, they live here:

/Users/your-username/Library/Caches/com.Tableau.caching/ExternalCacheV1/MapTilesn

On Windows, they live here:

C:Usersyour-usernameAppDataLocalTableauCachingExternalCacheV1MapTilesn

我是Windows界面的：

可以看到MapTiles目錄中緩存的歷史數據：

如果我們需要替換修改Studio之前的老地圖數據，則需要清除這些舊文件

首先，關閉tableau程序

然後，刪除該MapTiles目錄內的全部目錄和文件

這時，在開啟tableau，打開剛才的地圖，程序開始load新地圖數據：

這是可以看到MapTiles目錄下生成了新的目錄

Done！

(下一步是不是可以聊聊離線地圖的使用辦法？)

更新記錄：

2016-12-20 發布

2016-12-21 完成tile部分
