Grasshopper製作桁架結構拱橋教程

02-02

GRASSHOPPER製作桁架結構拱橋

1.用GRASSHOPPER先畫一個圓，圓的大小半徑自己掌握即可

2.之後對畫好的圓進行平均分割，10份

3.在分割點處進行垂直畫圓，圓的大小可根據自己的要求來進行遞進變化

4.變化後的圓，中心點在大圓的圓弧上

5.對所有的小圓進行LOFT，形成類似戒指的圓環

6.對樹形數據進行分類，並提取出小圓上的平分點

7.對細分點進行連線，篩選出第一個點位置，對連線進行調整

8.調整好所有的結構連線，並進行檢查

9.對連線進行穿管，並BAKE出來

10.之後呢，就會形成最後的模型，大家可以試試

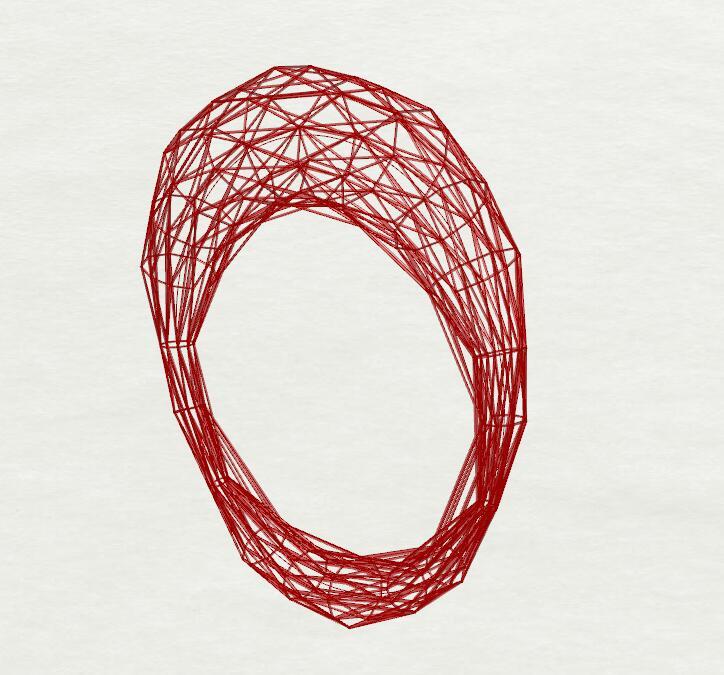

效果圖
