蘇聯/俄羅斯步戰車觀瞄設備發展簡介

自BMP-1以來，步戰車成為蘇軍裝甲部隊中的重要力量，其觀瞄設備很大程度上參考並繼承了蘇聯坦克觀瞄設備的設計思路，同時根據自身任務特點，走出了一條獨特的發展道路。本文謝絕非授權轉載。

一、BMP-1步戰車

誕生於60年代的蘇聯第一種步兵戰車BMP-1炮長僅使用了一具1PN22M1潛望式單目晝夜炮長鏡，晝間的放大倍率為6x，視場為15°，同時配備有微光夜視儀，內置三級像增強器，放大倍率為6.7x，視場6°，夜間良好條件下的視距為400～600米。

1PN22M1瞄準鏡分劃板示意圖，左側為並列機槍表尺，右側為主炮表尺。

後期為了便於使用新增加的彈種OG-15V，瞄準具分劃板上增加了殺傷爆破榴彈的分劃刻度，稱為1PN22M2炮長鏡。

1PN22M2炮長鏡後視圖。

裝備於BMP-1的1PN22M2炮長鏡，右側的指示牌顯示了其夜間視場的分劃，與TPN系列夜間炮長鏡的分劃非常相似。

BMP-1車長使用TKN-3車長鏡，該鏡已在前一篇文章中介紹。

1PN22M1/2炮長鏡安裝於炮塔左前側，結構簡單，可靠性高，但由於1PN22M1/2炮長鏡和2A28主炮均不設穩定器，也沒有激光測距儀和彈道計算機，炮長只能通過瞄準鏡的分劃對目標進行簡單的距離判定和提前量預估，因此不能實施行進間射擊，只能進行短停射擊，也難以射擊快速機動的目標。

二、BMP-2步戰車

雖然BMP-1是一個革命性的設計，但在贖罪日戰爭中埃及和敘利亞BMP-1暴露出了火力上的缺陷，2A28火炮被證明精確射擊很難超過500米，並且難以對空中目標產生威脅。80年代全新設計的BMP-2放大了車體，以便安裝一個塔搭載了新型的武器和觀瞄設備的雙人炮塔。

BMP-2炮長使用一具BPK-1-42炮長鏡，晝間的放大倍率為6倍，視場為10°，夜間放大倍率為5.5x，視場 6°40′ 。

BPK-1-42炮長鏡的視場分劃，左側為晝間視場，右側為夜間視場，BPK-1-42沒有配備激光測距儀和火控計算機，要依靠視場左下的測距分劃線對目標進行測距，然後依靠曳光彈的彈道，自行修正。

由於新彈種3UBR8 APDS 脫殼穿甲彈的使用，BPK-2-42炮長鏡增加了新彈表尺，放大倍率是視場角度沒有變化。

BPK-2-42現代化的型號是BPK-3炮長鏡，夜間圖像放大器更新為第三代，被動模式可視度提高，重量從BPK-2-42的25kg降到20kg，並且增加了鏡頭加熱模塊，可以在低溫下使用。

BMP-2炮長鏡安裝於炮塔左前側。

BPK-2-42炮長鏡的仰俯角只有-8°至+30°，為了打擊山地目標和空中目標，新增了一具晝間對空瞄準鏡1PZ-3，仰俯角達-10°至+80°，有趣的是這個瞄準鏡沒有配備給炮長，而是配備給了車長，這也使得車長首次擁有了超越射擊的能力。

1PZ-3晝間對空瞄準鏡有1.2x和4x可選，對空一般採用1.2x倍率，視場為49°，對於300km/h以下的空中目標有效。

對地一般採用4x倍率，視場為14°，對於距離超遠的目標還是比較吃力的。

1PZ-3晝間對空瞄準鏡裝備在TKN-3車長鏡的右邊，為了控制2A42自動炮，下部裝有控制手柄。位置比較尷尬，操作不便。

1PZ-3晝間對空瞄準鏡鏡頭在車體右前側，裝有自動開啟的裝甲保護蓋。

三、BMP-3步戰車

經歷過阿富汗戰火之後，蘇軍認識到步兵戰車需要配置較大威力的步兵支援型火炮，在設計新一代步兵戰車時，出現了2A70火炮，它的出現，將步兵戰車提高到了炮兵火力的水平，極大的提高了裝甲步兵的火力支援能力。也伴隨這2A70的出現，蘇軍步戰車觀瞄系統也進入了自動化的時代。

早期型的BMP-3使用一具1K13-2晝夜間炮長鏡，並包含9K116導彈制導模塊。1K13-2並沒有激光測距功能，需要配合一具1D16-3激光測距儀，1D16-3安裝於炮管上方。

1K13-2晝夜間炮長鏡，其晝間放大倍率為 8x，視角5°，夜間放大倍率為 5.5x，視角6°。

BMP-3M用帶有內置激光測距儀的雙向獨立穩定式SOZH-M炮長鏡取代了原來的1K13-2 炮長鏡和1D16-2激光測距儀。其晝間放大倍率為 1x、4x和14x，視角100°、30°、15°，夜間放大倍率為 5.5x，視角7°，內置激光測距儀測距範圍500-7000m，精度10m。

BMP-3M裝備的SOZH-M炮長鏡，左側為我們曾經介紹過的Shtora-1危險源方位顯示面板。

SOZH-M炮長鏡的視場分劃。

SOZH-M炮長鏡的實際視場。

SOZH-M炮長鏡鏡頭位於炮塔左側前方，有拉線式自動開啟的鏡頭保護蓋，並配備有自動清洗裝置。從外觀上來看1K13-2和SOZH-M完全相同，但是可以通過炮管上方是否有1D16-2激光測距儀來辨別。

BMP-3上2A70火炮與2A72自動炮共軸武器系統的仰俯角達?5°至+60°，為了方便讓炮長使用武器對空射擊，同時可以增加備份提高觀瞄系統的可靠性，BMP-3為炮長增加了一具對PPB-2晝間對空瞄準鏡，PBB-2結構非常簡單，倍率為2.46-2.6x，視場為25-28°，重量僅4.1kg，但仰俯角達?15°至+65°，彌補了SOZH-M炮長鏡仰俯角的缺陷。

PPB-2晝間對空瞄準鏡安裝在炮長右手側，緊挨著SOZH-M炮長鏡。

PPB-2晝間對空瞄準鏡與炮架相連，與主炮聯動。

PPB-2晝間對空瞄準鏡實際視場，左側為並列機槍表尺，中部為2A72自動炮表尺，右側為2A70火炮表尺，圓圈為防空表尺。

PPB-2晝間對空瞄準鏡也可用於地面目標。

PPB-2晝間對空瞄準鏡有自動開啟的鏡頭保護蓋，並配備有自動清洗裝置。

車長的布局與BMP-2類似，改進型1PZ-10晝間對空瞄準鏡安裝於TKN-3車長鏡之前。

1PZ-10晝間對空瞄準鏡位置較低且TKN-3車長鏡對其有遮擋，使用起來不方便。

1PZ-10晝間對空瞄準鏡倍率1.2x和4x可選，對空一般採用1.2x倍率，視場為49°，標準的防空分劃。對地一般採用4x倍率，視場為14°。

1PZ-10晝間對空瞄準鏡有自動開啟的鏡頭保護蓋，並配備有自動清洗裝置。

我們再來看一下這些觀瞄設備的位置。雖然是俄文，但是通過外形大家可以判斷出它們的身份。

隨著熱像儀時代的來臨，僅使用1K13-2/SOZH-M炮長鏡就顯得有些落伍了，俄羅斯為新款的BMP-3加裝了Vesna-K熱像儀。包括熱像儀、內置激光測距儀、反坦克導彈制導設備和 AST-B 目標自動跟蹤儀。可以對4500m 範圍內的目標進行探測和識別，鎖定目標後，瞄準十字線自動對準目標，並自動操作武器的跟蹤瞄準鏡。炮長和車長也可以通過各自的瞄準鏡鎖定目標和發射包括炮射導彈在內的各種彈藥，大大提高了射擊效率。

Vesna-K 最大的優勢是自動跟蹤目標，以下是晝間自動跟蹤模式實彈射擊測試，動對靜，主炮射擊，目標距離1650米。

Vesna-K 晝間自動跟蹤模式實彈射擊測試，動對靜，自動炮點射，目標距離1220米。

https://www.zhihu.com/video/900106641515638784

Vesna-K 夜間自動跟蹤模式實彈射擊測試，動對靜，自動炮點射，目標距離1730米。

Vesna-K熱像儀位於SOZH-M炮長鏡左側，而顯示屏位於SOZH-M炮長鏡右側，PPB-2晝間對空瞄準鏡下方。

車長也可以通過右下方的顯示屏鎖定目標和發射包括炮射導彈在內的各種彈藥。

加裝Vesna-K熱像儀的BMP-3外觀特點是炮長鏡雙鏡頭蓋，由於有了熱像儀，炮塔右前部的PL-1紅外激光探照燈被移到了車長指揮塔，這種改進型BMP-3用於出口亞塞拜然。

俄羅斯在SOZH-M和Vesna-K的基礎之上，將光學通道和熱成像通道進行了整合，研發了新一代B03S03 Sodema PPND炮長鏡。光學通道倍率為2.5-12x，視場為4-20°，內置激光測距儀測距範圍200-9500m，精度5m。

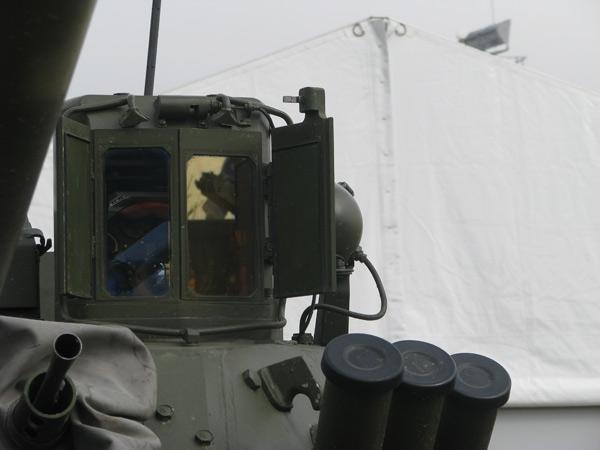

B03S03 Sodema PPND炮長鏡有自動開啟的鏡頭保護蓋，並配備有自動清洗裝置。

裝備B03S03 Sodema PPND炮長鏡的BMP-3仍然保留了PPB-2晝間對空瞄準鏡。

裝備B03S03 Sodema PPND炮長鏡的BMP-3已通過俄羅斯國家驗收。

四、BMD-1傘兵戰車

BMD-1傘兵戰車採用的和BMP-1同樣的單人炮塔，所以觀瞄設備與BMP-1相同。

五、BMD-2傘兵戰車

蘇聯根據 BMD-1傘兵戰車在阿富汗的作戰經驗，雖然2A28為反坦克火力較強，但沒有提供足夠的火力對抗敵人的裝甲車、步兵火力點和輕型工事陣地，尤其是在山區作戰時，主炮的低仰角導致被動。1981駐阿富汗蘇軍開始接受新的BMP-2步戰車，其30毫米2A42自動炮和較高的仰角解決一些的73毫米2A28火炮的嚴重弊端。因此空降兵高層決定用類似的車輛武裝他們的部隊，這就是BMD-2傘兵戰車。

BMD-2使用了與BMP-2相同的BPK-2-42炮長鏡。

鑒於2A42自動炮-5°至 75°的仰俯角，與BMP-2一樣需要安裝1PZ-3晝間對空瞄準鏡，但由於BMD-2是狹小的單人炮塔，1PZ-3無法安裝，BMD-2為了解決這個問題安裝了一具PZU-8晝間對空瞄準鏡，這個系列主要用於坦克車長操縱防空機槍對空射擊。

PZU-8晝間對空瞄準鏡安裝在BPK-2-42炮長鏡左側。

可以看出BMD-2炮塔非常的狹小，已經被各種設備所佔據，黃色箭頭為BPK-2-42炮長鏡，藍色箭頭為PZU-8晝間對空瞄準鏡。

PZU-8晝間對空瞄準鏡與2A42自動炮瞄準線同步旋轉。

PZU-8晝間對空瞄準鏡的實際視場，倍率1.2x，視角50°。

PZU-8晝間對空瞄準鏡仰俯角為-10°至 +85°，不光仰角好，俯角也很不錯。

六、BMD-3傘兵戰車

雖然有了BMD-2，蘇聯空降兵還是對BMP-2的雙人炮塔念念不忘，最終把BMP-2的雙人炮塔塞進了新設計的車體上，這就是BMD-3傘兵戰車。可以很直觀得看出BMD-3車體比兩個前輩大了很多。

所以BMD-3傘兵戰車的觀瞄設備與BMP-2步戰車完全相同。

七、BMD-4傘兵戰車

解體後的俄羅斯空降兵又看上了BMP-3的炮塔，將其用在了BMD-3的車體上便有了BMD-4傘兵戰車。

最終定型的BMD-4裝備了B03S03 Sodema PPND炮長鏡。

並且裝備了一具REDUT車長周視鏡，帶激光測距功能的獨立穩像的熱像儀。

BMD-4炮長席，仍然保留了PPB-2晝間對空瞄準鏡。

BMD-4車長系，由於新型車長周視鏡仰俯角達-15度至+60°，包含對空射擊能力，BMD-4上的1PZ-10晝間對空瞄準鏡被取消。

車長擁有與炮長一樣的操作手柄和完全一樣的武器操作能力。

BMD-4傘兵戰車已批量裝備俄空降兵。

同樣的炮長鏡和車長周視鏡被俄羅斯聯邦儀器設計局(KBP)用於Б05Я01炮塔升級方案，該炮塔可用於BMP-2、BMD-3的改進。

Б05Я01炮塔方案被阿爾及利亞軍方選中，用於升級阿爾及利亞BMP-2步戰車，升級後的步戰車被稱為BMP-2M "Berezhok"，阿爾及利亞於2005年簽訂400輛大單，2013年再次簽訂360輛大單，總訂單已達760輛。

嘗到甜頭的KBP又利用B03S03 Sodema PPND炮長鏡設計了BEREG炮塔升級方案，基於單人炮塔，希望吸引BMP-1、BMD-1、BMD-2、BTR-80、MT-LB的用戶，但由於價格昂貴，並未受到用戶的青睞。

八、BTR-80裝甲運兵車

80年代，為了應對空中目標以及山地作戰環境，蘇聯改良了BTR-70的炮塔，使得 KPVT 高射機槍和PKT同軸機槍的射角可以達到+60°。

BTR-80裝備一具1PZ-7晝間對空瞄準鏡。

1PZ-7晝間對空瞄準鏡有1.2x和4x可選，對空一般採用1.2x倍率，視場為49°，用於打擊300km/h以下的空中，主要是直升機目標。

對地一般採用4x倍率，視場為14°，視場左側為KPVT 高射機槍分劃，右側為PKT同軸機槍分劃。

1PZ-7晝間對空瞄準鏡安裝於單人炮塔內KPVT 高射機槍左側。

1PZ-7晝間對空瞄準鏡仰角可達+80°，沒有頸椎病，用於+60°的 KPVT 高射機槍完全沒有問題。

進入21世紀，BTR-80的改進型BTR-80A換裝了2A72自動炮。

由於使用了新型炮塔，自動炮和供彈機構都放在了炮塔頂部，雖然仍然是單人炮塔，但空間大了很多，除了1PZ-7晝間對空瞄準鏡外，在其右側還加裝了一具TPN-3夜間炮長鏡，具備了夜間作戰的能力。

1PZ-7晝間對空瞄準鏡和TPN-3夜間炮長鏡都安裝在炮塔左前部，裝有自動向前開啟的裝甲保護蓋。

九、BTR-82裝甲運兵車

BTR-82和BTR-82A都換裝了TKN-4GA-01晝夜間炮長鏡，該鏡由TKN-4車長鏡發展而來，具有晝間、夜間被動、夜間主動三種模式。可晝夜間打擊地面及空中目標，晝間倍率8.2x，視角7°，晝間倍率8x，視角7°，重量僅23kg，能耗僅80w，通電後準備就緒僅需10秒。

TKN-4GA-01晝夜間炮長鏡前視圖，擁有光學通道和夜視通道。

TKN-4GA-01晝夜間炮長鏡安裝在炮塔左前部，裝有自動向後開啟的裝甲保護蓋。TKN-4GA-01最大的特點是沒有了頸椎病，仰俯角全覆蓋，不再需要1PZ系列晝間對空瞄準鏡的輔助。

有很多人搞不清楚BTR-80、BTR-80A、BTR-82、BTR-82A的區別，BTR-82和BTR-82A都使用新型炮塔，它們的區別就是，BTR-82裝備的是14.5毫米 KPVT 高射機槍，而BTR-82A裝備的是30毫米 2A72自動炮。

BTR-80和BTR-82由於炮塔和機槍的不同非常好辨認，BTR-80A和BTR-82A外形的區別主要在於炮塔造型、炮長鏡保護蓋的造型，以及探照燈的不同，BTR-80A裝備的是OU-5紅外探照燈，BTR-82A裝備的是PL-1紅外激光探照燈。關於紅外探照燈的介紹請參照上一篇文章。

裝備有TKN-4GA-01炮長鏡的BTR-82。

裝備有TKN-4GA-01炮長鏡的BTR-82A。

BTR-82A上TKN-4GA-01炮長鏡視場分劃。

BTR-82A上TKN-4GA-01炮長鏡視場輔助照明分劃。

BTR-82A上TKN-4GA-01炮長鏡實際視場。

改進型TKN-4GA-02晝夜間炮長鏡，增加了3UOF23空爆編程彈（ABM）的支持，並加裝了激光測距儀。

改進型TKN-4GA-03晝夜間炮長鏡，在TKN-4GA-02基礎上增加了熱成像通道。

TKN-4GA-03晝夜間炮長鏡右視圖。

TKN-4GA-03晝夜間炮長鏡前右視圖。

十、同類型裝備

90年代中期開始，我軍從俄羅斯有針對性地引進了一系列先進的陸軍裝備技術，其中包括BMP-3M步戰車技術，並用於我軍陸軍裝備建設。建國60周年閱兵上的04步戰車，其觀瞄設備除車長觀察鏡外，其餘三鏡從外形上看與俄軍BMP-3M完全一致。

抗戰勝利70周年閱兵上的04A步戰車，PPB-2被保留，炮長鏡和車長周視鏡都換成了國產二代穩像，二代穩像頸椎好，1PZ-10被取消。

朱日和閱兵上的04A步戰車，三鏡保護蓋都處於開啟狀態。

我軍利用引進的2A72自動炮研製了99通用炮塔，並裝備我軍。朱日和閱兵上的03空降戰車，99通用炮塔為單人炮塔，炮長鏡由我軍研製，沒有頸椎病，不再需要對空輔助瞄準鏡。

我軍在99通用炮塔的基礎上，增加了車長周視鏡，設計了新型雙人通用炮塔，並裝備我軍08輪式步戰車和05兩棲步戰車。朱日和閱兵上的08輪式步戰車，車長周視鏡也使用了防頸椎病設計。

04步戰車炮長席，近處為仿製的PPB-2晝間對空瞄準鏡，遠處為仿製的1K13-2晝夜間炮長鏡。

參加國際軍事系列比賽空降排比賽的我軍03空降兵戰車炮長席。

蘇聯/俄羅斯步戰車觀瞄設備的發展也對我軍的步戰車觀瞄設備的發展得到了一定影響，由於我軍相關技術的不斷成熟，我軍的步戰車觀瞄設備已形成了自己的特色，並邁向了國際市場。
