我做了個能列印 gif 的拍立得

01-29

簡評：外國 DIY 達人做了一個能夠拍 Gif 的相機，並且開源了所有代碼和設計源文件，有興趣的小夥伴可以試試，很難，但是很炫。

https://www.zhihu.com/video/886677983522361344

（視頻：自製的寶麗來相機，能拍出動態照片）

我自製了一個相機，可以用來拍攝 gif 照片。所以你現在可以拿著一個能夠動的照片在手上了。我稱之為「Instagif NextStep」。要問我做這個的原因，那就是我喜歡挑戰，我也一直想有一張能夠動的照片。我的靈感來自於寶麗來的 OneStep，這個項目要涉及：

我開源了全部代碼，模型文件和設計文件，你也可以和我一樣創造一台。

我之前低估了這個項目的複雜度，實際上用了遠超於我計劃的時間，但我真的學到了很多。

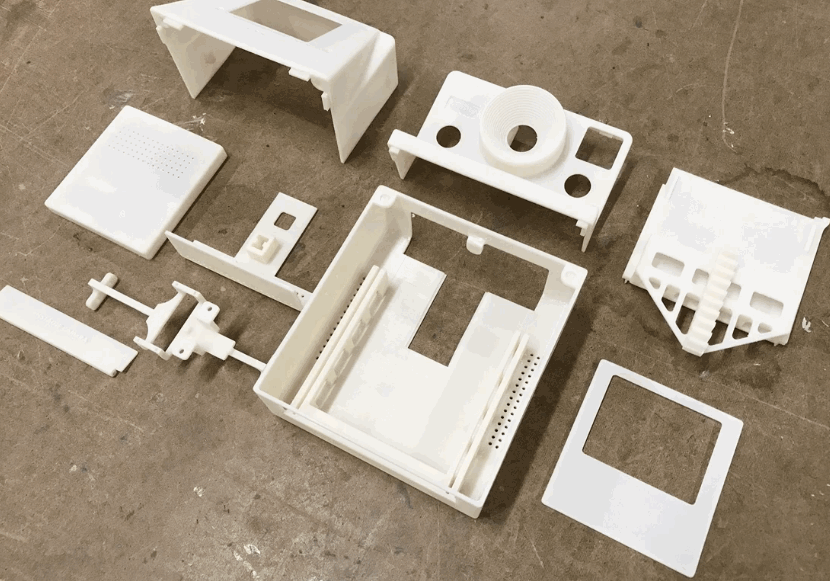

我把各種元素拼接到一起 ↓。

大多數設計都是在 Autodesk Fusion 360 中建模的。我喜歡這個部分，因為你必須在及按摩之前，學習如何移動、組裝、拆卸各個組件。畫張草圖會很有幫助。↓

項目沒有很多的螺絲，更多的是一些小機關。

彈射結構

我花了相當多的時間試圖找出彈出機構，以便墨盒可以滑出相機，一定要輕巧，所以我需要一些節省空間的裝置。我最終選擇了一個齒條和齒條機構，我以這樣的方式放置，節省了空間。

如果相機傾斜，墨盒也不會滑出，為此我之前的方案是一個機械臂，和一個磁鐵，但效果都不好，最後我發現最簡單優雅的方式是設置一個阻礙小裝置配合齒輪，如圖↓。

低估了物理特性

在最後的滑動平台設計師，我意識到低估了摩擦，會經常卡主，我又改進了設計方案，如下圖。

我設計了一大堆草圖，這是我醉花時間的地方，我嘗試各種不同尺寸的屏幕：2.8"，3.5"，4"。需要注意的是：Raspberry pi 的 SPI 介面無法處理解析度高於 320x240 的屏幕上的快速刷新率，這意味著 2.8吋是最大的可用屏幕。↓

為了實現所需的墨盒布局，需要改裝一些組件：

PiTFT 屏幕，我拆除了屏幕，移除了所有插頭，切斷了多餘的 PCB。然後將 Pi 焊接到屏幕。
PowerBoost 1000C 充電器，微型 USB 和 JST 連接器被刪除。我將電線直接焊針腳上。
Raspberry Pi Zero W，微型 USB 埠被打磨以減少它們在 PCB 上的 2mm 額外凸起，以減小總寬度。HDMI 埠被去掉，其外殼的頂部被完全移除。這將整體高度降低了約 1.5 mm。PCB 的側面也磨了一下降低寬度。
LiPo 電池，我花了很多時間試圖找到完美的電池。
