【圖文】戴爾游匣Master15-7567評測

01-27

隨著新年的來臨，搭載新顯卡的機器也越來越多了。去年我們評測過戴爾7559，現在評測室拿到了它的新款升級版——7567，並且換了一個新名字:游匣Master。

全新的外觀，升級的性能，它會有哪些改進和變化呢？

PS：圖片點擊即可放大

筆吧評測室的評測為原創文章，轉載時請標明出處和作者，歡迎大家的轉載。

【0】配置

【1】簡評

【2】外觀

【3】外設

1.鍵盤

2.觸摸板

3.音響

4.屏幕

【4】參數

1.CPU

2.顯卡

3.主板

4.內存

5.硬碟

6.電池

7.官方軟體

【5】性能

1.CPU&內存

2.顯卡

3.硬碟&其它

【6】遊戲

1.巫師3:狂獵

2.刺客信條:梟雄

3.輻射4

4.古墓麗影:崛起

5.戰地1

6.泰坦隕落2

7.看門狗2

8.其它

【7】散熱

0.待機

1.CPU烤機

2.GPU烤機

3.CPU+GPU雙烤

4.遊戲溫度

5.表面溫度

6.散熱模塊

7.小結

【8】拆解

【9】其它測試

1.功耗

2.噪音

3.續航

【10】總結

【0】配置

游匣Master 7567為私模，仁寶設計製造。7566/7567雖然是7557/7559的繼承型號，但實際上兩者由兩家ODM設計製造，所以模具本身是沒有聯繫的，內部結構也會有很大不同。

此次評測的機器具體型號為戴爾靈越游匣Master Ins15-7567-D2545P，量產機。國內官網有9種配置，測試機為中高配版，除了CPU顯卡內存硬碟區別外，整機外殼顏色也有三種，赤紅、湛黑和中國紅，其中中國紅為測試機的外殼。

主要參數：

介面分布：

PS：USB3.1 Gen1(TypeA)就是一般大家所稱的USB3.0，由於最新規範中將3.0說法併入3.1中，很多廠商都開始玩起了文字遊戲，只要注意Gen1還是Gen2就可以避免被誤導。TypeA和TypeC也只是介面形狀變化，和速度快慢無關。尤其要注意TypeC的宣傳，此介面既可以是3.1也可以是3.0甚至2.0，支持DP視頻輸出以及雷電3都是可選配置，TypeC≠USB3.1+雷電。

7567依舊沒有加入TypeC，同樣也沒有miniDP，介面類型和數量上7567沒有變化。內部拓展性上亦是如此，不過這次將內存升級到DDR4，最大可拓展容量也就升級到了32GB。

接下來進行簡單評價。

【1】簡評

本章是為初學者以及某些不願意詳細了解評測的人士準備的。不過，這類簡短的總結或多或少會夾雜筆者的主觀看法在其中，並非客觀的描述機器的特點，建議有能力者將整體評測瀏覽完畢，以消除部分主觀的因素。

PS：本節採用評分的方式來展現不同方面上機器的表現，為1分，☆為0.5分。評分範圍0-5，意味著大部分機器都只有3分左右，表現很差就是0分，只有很出色的才有接近5分的可能。

外觀：☆

多種顏色的選擇，使得外觀的表現很靈活，既可以是紅色的奔放，也可以是黑色的沉穩，顏值較好。

外設：☆

鍵盤手感和7559一致，音響擁有低音單元在主流遊戲本中表現較好，不過屏幕是目前最差的TN，外設等於倒退了。

性能：

M1050Ti屬於主流偏高的顯卡，而四核I5是夠用水平，機器也配備了固態硬碟，不過內存只有4G是個敗筆。

散熱：

按照溫度表現來看，其實7567並不差，散熱規模也可以，但是它的顯卡溫度牆太低了，會影響到性能的發揮。

性價比：☆

7567的配置很多，但普遍都不算便宜，就拿測試機這個配置來說，比它更貴的可能就只有微星的型號了。

綜合：☆

7567的特點鮮明，外觀靈活外放較好續航不錯，但是4G內存以及過低的顯卡溫度牆也是令人咋舌，再加上不是那麼實惠的價格，可能這款機器還需要進行調整才能有更多的市場。

再次謹記，這是主觀評價，無法和所有玩家的想法一致，本節評價僅供參考。

簡單評價到此結束，下面進行外觀展示。

【2】外觀

戴爾的包裝箱沒有什麼設計細節，正面就一個logo，右下角有個筆記本的圖示。

包裝側面，這裡有機型的代碼，下方是生產商名稱和地址。

打開包裝，除機器外還有電源、說明書和三包憑證等，配件很少。

機器A面，中國紅就是中間有黑色的豎紋，表面為類膚質，手感好但是容易沾染汗漬。

機身左側有鎖孔、電源介面、USB3.0介面和讀卡器介面。介面數量較少，這裡完全可以再加個TypeC。

機身右側有RJ45網線介面、HDMI介面、2x USB3.0和音頻介面。右側的介面多了點，但還是不夠多。

屏幕開合角度差不多為135度，比較一般

7567的前後端造型別具一格，平行的兩個斜面，前端是網狀紋理，後端出風口顯得比較大。

打開屏幕，造型和7559稍有區別，轉軸不同。

C面俯視圖，7567沒有獨立的快捷鍵，觸摸板偏向左邊，鍵盤整體下凹。

右下角是intel和nvidia的LOGO。

左下角有個二維碼，個人感覺這個應該也放在右側。

右上角是電源鍵，這個按鈕形狀在戴爾筆記本中很常見。

7567的背面造型也很簡單，不過這裡不是紅色的。

戴爾定製的台達130W電源，外形不是呆板的板磚。

下面看一下機器的厚度尺寸。

機器長大約383mm。

機器寬約274mm。

機器前端厚度為25.93mm。

機器後端厚度為25.9mm，前後厚度一致。

算上腳墊高度，機器前端厚度約為27mm左右。

後端厚度也是27mm。

整機的重量為2.71kg左右。

再算上電源的話，整機重量為3.24kg，標稱低應該是准系統重量。

外觀展示部分結束，下面介紹外設體驗。

【3】外設

外設體驗也是筆記本中一個不可忽視的重要方面。有些筆記本在配置上大顯身手，然而在實際的外設體驗上卻不盡如人意，導致玩家無法感受到最佳的體驗。本章主要包括鍵盤、觸摸板、內置音響和屏幕四方面的實際體驗簡單介紹。

1.鍵盤

鍵盤方面，7567和上代7559一樣，不過背光換成了紅色的。鍵程短按鍵偏軟，不太適合玩遊戲使用，辦公倒是比較舒服，方向鍵大小比其他小了很多，用起來麻煩。

2.觸摸板

觸摸板方面，7567同樣是一體式觸摸板，實用性不如帶實體鍵的好，但如果是臨時使用問題不大。

3.音響

音響方面，7567具有低音單元，在同配置遊戲本中佔優，7559也是有低音單元的。

4.屏幕

7567使用的屏幕品牌為京東方，型號為NT156FHM-N41，魯大師等一般檢測軟體會顯示BOE0690。屏庫中包含該型號的參數，官方數據如下：

解析度1920*1080，色域45%NTSC，可視角度45/45/20/40，顯示模式為TN。顯示色彩262K(6bit)，對比度500:1，亮度220cd/m2，響應時間12ms，介面為30pins eDP。

使用紅蜘蛛5對評測機進行測試，結果如下：

實際色域38%NTSC，亮度181.3尼特，對比度80:1，DeltaE最大7.7平均4.2。京東方這個TN屏就是目前1080P里最爛的屏幕，不僅標稱參數爛，實際測出來的結果更是偏低，色准也差，唯一的優點也是廠商最看重的地方也就是它價格最低，呵呵。

外設體驗部分到此結束，下面介紹硬體參數。

【4】參數

魯大師硬體參數截圖

魯大師識別出了品牌，不過只能識別出7000系列。

1.CPU

i5-7300HQ，七代Kaby Lake架構，BGA封裝不可更換。四核四線程，支持Intel睿頻加速技術，主頻2.5GHz最大睿頻3.5GHz，L3緩存6MB。14nm製程，熱設計功耗45W。7300HQ相比6300HQ提升了0.2GHz的主頻，睿頻提升了0.3GHz，其他似乎沒有變化。

HWINFO截圖，CPU是正式版產品，封裝為BGA1440，S-SPEC為SR32S，步進B0，最低倍頻8x。

AIDA64里的CPUID截圖，可以看到睿頻為35x/33x/32x/31x，剛好都是比6300HQ多3個倍頻。短時睿頻功耗限制60W，持續時間28秒，長時睿頻功耗限制45W，軟體顯示這些數值是Unlocked，說明可以用XTU解鎖CPU功耗。

XTU信息，這是Intel的官方調節工具，可調節很多CPU參數，甚至內存參數。7567無法調節倍頻但可以調節電壓和功耗限制，其中電流限制默認為70A。

2.顯卡

7567的獨顯型號為mGTX1050Ti，4GB顯存（三星GDDR5顆粒）。廠商標識為Dell（1028），這就是戴爾的設備ID。默認頻率1493mhz，boost頻率為1620mhz，顯存頻率等效7008mhz。顯卡核心採用GP107核心，啟用6組SM共768SP，顯存控制器有2組，為128BIT。這代筆記本GTX系列顯卡已經徹底拋棄了原本的「M」後綴命名方式，跟台式機型號完全一致，我們前面加「m」是為了跟台式機稍有區分，「m」代表『mobile』即移動版，畢竟具體參數上和台式機同型號卡還是稍有不同的。台式機1050Ti公版的規格與M1050Ti大致相同，但後者標稱頻率更高點，然而TDP還是不同的。

M1050的電壓頻率截圖，最高boost頻率為1733.5MHz，滿載核心電壓為1.075V。三星的14nm工藝不如台積電16nm，同頻率下需要的電壓更高一點。

CUDA-Z截圖，這裡顯示了GPU有關CUDA的詳細參數。

NvidiaInspector截圖，這裡可以看到獨顯(N卡)的某些其他信息，比如可超頻範圍，電壓調節範圍，高溫降頻線和TDP控制閥等。M1050Ti不可解鎖TDP控制閥，降頻線為74℃，最大值為94℃，7567調低了很多。原來的M結尾筆記本顯卡，都只有135MHz的可超頻空間，現在的M1050Ti跟台式機顯卡一樣，相當於解鎖超頻限制了。

3.主板

主板信息，製造商顯示為Dell Inc，模型為0MK77P。晶元組為KabyLake，PCH是HM175，BIOS類型為Dell定製版，日期2016-11-19，版本01.00.00。

AIDA64中的北橋信息，Intel早在二代酷睿i系列就將北橋整合進CPU中，主板上已經沒有實際意義上的北橋了。北橋的主要作用是負責和內存的通訊和PCI-E中顯卡的通訊，核顯的通訊也在北橋中。

從顯示信息上看，7代標壓U原生支持DDR4-2400(實際6代也支持)，機器最大支持64G內存即四個插槽(實際只有2個)，支持VT-d(當然也支持VT-x)，核顯已啟用，獨顯M1050Ti佔用x16帶寬。

南橋信息，實際上Intel的新酷睿平台也將部分南橋的功能整合到CPU中，現在主板只有PCH，只是一般玩家還在稱呼其為南橋。PCH集成SATA控制器，此外還有USB控制器等，PCI-E中佔用幾條來實現新功能，比如無線/有線網卡等。

PCH的製程落後1代，是22nm，TDP 2.6W，標壓處理器沒有將PCH集成在CPU上。HM175似乎功能上和HM170完全一致，只是後者不支持7代U。這裡還可以看到7567的無線網卡採用的是英特爾3165AC，有線網卡為小螃蟹RTL8168/8111。

4.內存

機器自帶的內存為單通道DDR4 2400MHz，時序為17-17-17-39@2T。

內存品牌為海力士，單條容量4GB，生產日期16年第43周。

5.硬碟

7567的固態是東芝SG5，容量128G，介面速率SATA 6Gbps。由於是戴爾OEM固態，固件和正常版本也有所不同，導致顯示名稱是直接寫了具體型號規格。

AIDA64中的固態信息，這款固態主控是東芝自家的，顆粒也是自家的15nm TLC，重量7g。

7567的機械硬碟為東芝500GB 5400轉硬碟，緩存8MB。

AIDA64中HDD的物理信息，這塊硬碟是單碟雙面，SATA3介面，重量92g，厚度7mm。機器雖然裝的是7mm，但硬碟位支持更換9.5mm厚度的硬碟。

6.電池

電池信息，三星製造，設計容量73.99Wh，實際充滿容量73.93Wh，基本沒損耗。

7.官方軟體

7567沒有獨立的控制中心，只有一個屏幕色彩偏好調節和一個音效調節軟體，實用性一般。

參數介紹部分到此結束，下面介紹性能測試。

【5】性能

PS：測試時顯卡驅動版本為373.20，單通道內存，電源模式為高性能，默認無其他調節（如繞過降頻，解鎖功耗等）。

1.CPU&內存

7567的處理器是i5-7300HQ，比上一代同定位的6300HQ高了0.3GHz的頻率，跟6700HQ睿頻一致。游匣7567沒能達到歷史值是因為內存只有單通道，3Dmark物理分數要低一些。n

緩存測試，7567為單通道內存，性能約為雙通道的一半。一般玩家無需關心單雙通道對遊戲性能的影響，內存容量夠大就可以，可惜7567隻給了4GB，不夠用。

2.顯卡

GPGPU測試，M1050Ti很接近上一代的GTX970M。

7567的獨顯為M1050Ti，顯存容量4G。綜合性能上，這個M1050Ti介於970M和資料庫中的歷史值，表現正常，相比M1050高了30.8%。M1050Ti的性能可以滿足正常大型網遊(比如Dota2或守望先鋒)高特效流暢運行，單機遊戲部分可以開高，最高特效有些吃力。

3.硬碟&其它

AS SSD跑分，128G的TLC固態在寫入上表現普遍不好，這個SG5隻有130M，4K性能中等偏下，總的來說固態性能偏低。

HDTUNE對機械硬碟進行讀取性能測試，最高速度110.5MB/s平均87.8MB/s，存取延遲17.3ms。5400轉的筆記本盤通常都不好，只有最新的單碟1T版希捷硬碟表現較好。

VR測試，SteamVR給出的成績是可勝任，VRmark的兩個場景都達不到可支持VR的水準，這意味著7567在VR方面只能勝任低負載的場景，遊戲中可能無法提供較好的體驗。

PCmark7和PCmark8測試，一般配有固態的機器得分都高出不少，PCmark的跑分在側面說明固態的重要性。

魯大師跑分，每個版本的魯大師跑分都有可能發生變化，很難直接通過分數來對比準確的高低。跑分僅供娛樂，直接對比高低所得到的結論並沒有可靠性。

性能測試部分到此結束，下面介紹遊戲測試。

【6】遊戲

基準測試軟體可以衡量顯卡性能的高低，但有時會存在分數虛高的可能，實際遊戲中的幀數表現往往才能更真實的反應顯卡的性能。從每個遊戲中的幀數變化，也能看出顯卡在哪個方面存在短板，哪些遊戲會遇到這類短板等，根據短板判斷遊戲的流暢性，使得評測的意義更為廣泛。

PS：筆者儘可能的排除每次遊戲的差異性，以使得橫向對比評測時有較高的合理性。但是部分遊戲有偶然性，因而幀數的波動會有不同，此時觀察總體趨勢來得出結論。幀數統計中的其他數據，均來自以往的評測，取各型號的最大值進行對比。

1.巫師3:狂獵

解析度選擇1080P，開啟第三檔畫質，關閉垂直同步

幀數統計

巫師3是一款第三人稱角色扮演類單機遊戲，劇情豐富，場景元素複雜，可玩性很高，同時對顯卡的性能要求也非常苛刻。在第三檔畫質下，7567有38.5幀，流暢度較低，需要繼續降低畫質來提高流暢度。幀數表現上，7567比M1050多了22.2%，比M1060低了37.1%，與歷史值相比少了不到半幀。

2.刺客信條:梟雄

解析度選擇1080P，畫質選擇中特效，抗鋸齒為FXAA，關閉垂直同步

幀數統計

刺客信條梟雄是刺客信條系列的最新作品，配置需求沒有上一代大革命那麼誇張了，但實際上一般顯卡還是很吃力。在中特效下，7567隻有45幀，流暢度也不行。幀數表現上，7567比M1050都低了8%，遠不如歷史值，推測和內存不足有關。

3.輻射4

解析度選擇1080P，畫質選擇最高特效，抗鋸齒為TXAA，強制關閉垂直同步

幀數統計

輻射4一款第三人稱沙盒類遊戲，講述的是一個退伍老兵，老婆被殺，兒子被搶，自己沉迷於撿垃圾的故事。遊戲中的自由度(垃圾)非常多，玩家可以隨便玩(撿)。遊戲中幀數是默認開啟垂直同步的，需要自己更改存檔才能強制關閉，具體方法可以百度。7567在最高特效下有56幀，流暢度接近正常。幀數表現上，7567比M1050隻高了5.6%，遠低於歷史值，出現了和剛才遊戲同樣的問題。

4.古墓麗影:崛起

解析度選擇1080P，畫質選擇中特效，抗鋸齒為FXAA，關閉垂直同步

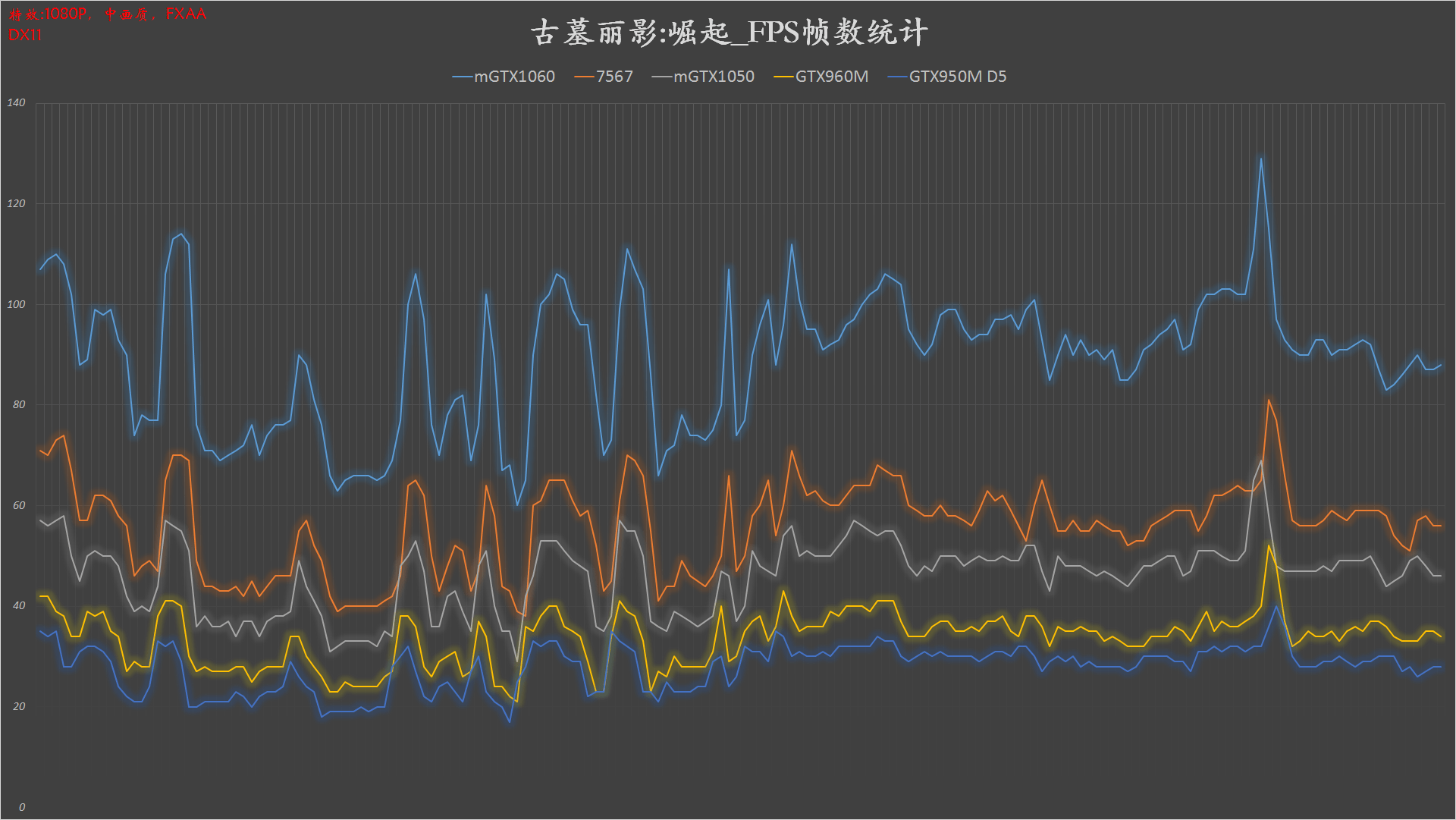

幀數統計

古墓麗影系列是一個很經典的第三人稱動作冒險遊戲。最新的作品，除了可探索的場景擴大了3倍以及開放度更高外，還支持中文語音，真·漢化遊戲。7567在中畫質(DX11)有56幀，流暢度和剛才的遊戲差不多。幀數表現上，7567比M1050高了21.5%，比新版965M高了37.3%，與歷史值相比少了約1幀。

5.戰地1

解析度選擇1080P，畫質選擇最高特效，抗鋸齒為TAA，關閉垂直同步

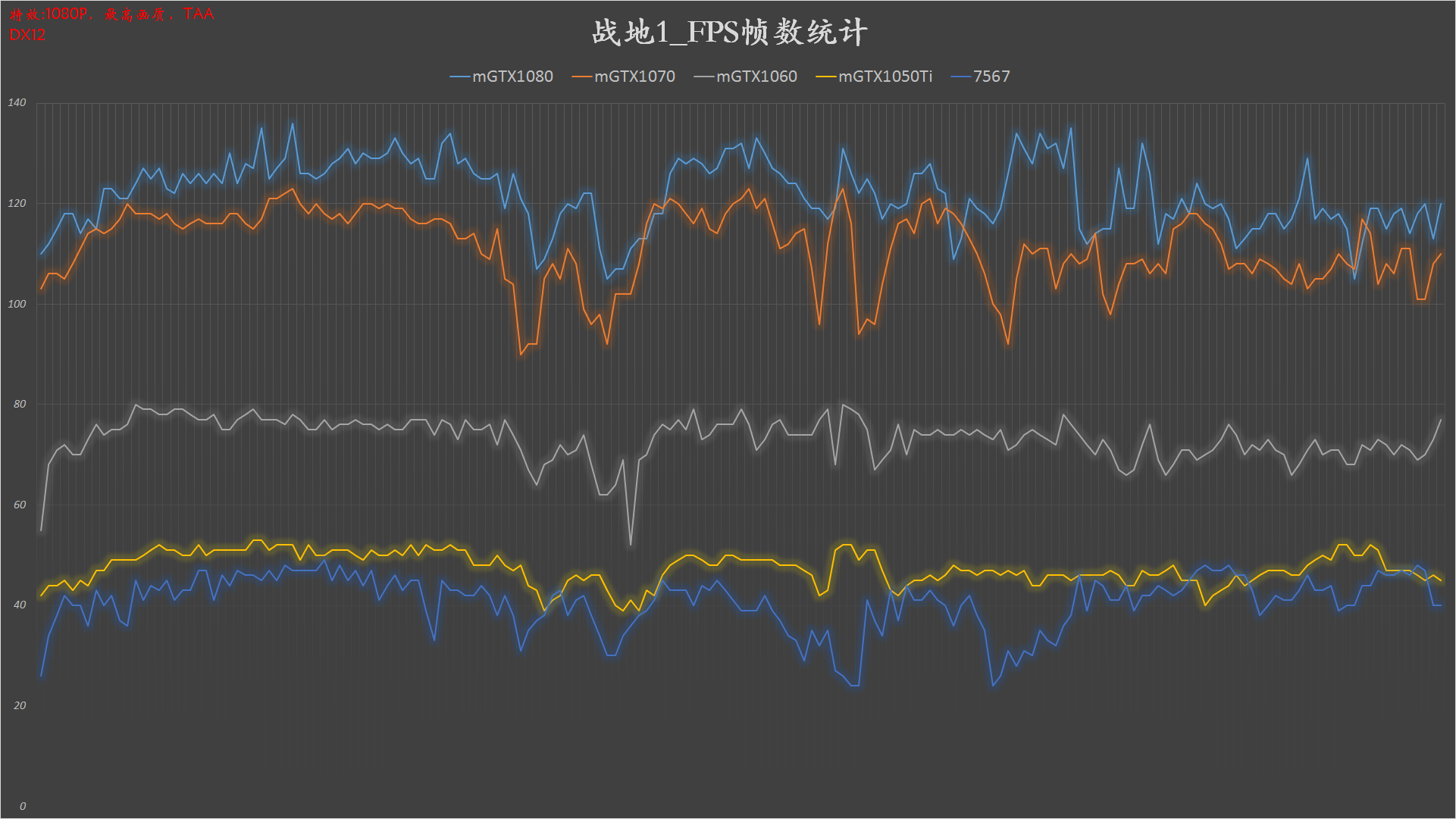

幀數統計

戰地1是戰地系列的最新作品，數字不是5而是1是因為故事發生在一戰並且戰地第一個作品是戰地1942，叫法上沒有歧義，戰地系列優化一直不錯，這次還加入了DX12的支持。7567在DX11下幀數有42幀，流暢度稍差，DX12下幀數低了2幀。幀數表現上，7567比M1050隻高了5.8%，與歷史值相比少了7幀，顯然也受到了內存不足的影響。

6.泰坦隕落2

解析度選擇1080P，畫調節至最高，抗鋸齒為8x MSAA，關閉垂直同步

幀數統計

在第一代受到不斷好評後，泰坦隕落推出了第二部作品，全平台同時發布。這部新作對顯卡的要求主要在與顯存上，最高畫質下4G顯存很可能會不夠用，這還僅是1080P的。7567在最高特效下有35.5幀平均，流暢度較差，勉強可玩，可能需要降低特效。幀數表現上，7567比M1050多了28.5%，比M1060低了35.9%，雖然跟歷史值差不多，但7567幀數存在爆低的場景，這就是內存不足的徵兆。

7.看門狗2

解析度選擇1080P，畫質調節選擇高，0%額外細節，關閉垂直同步

幀數統計

看門狗2是一款以現代科技與黑客為題材的開放式動作冒險遊戲。和第一代作品一樣，看門狗2同樣很吃顯存，最高特效要求有5G的顯存，然而優化卻讓人堪憂。7567在高特效下平均29幀，幀數爆低的情況時有發生。內存不足會在遊戲中提示，實際8GB都提示不足，所以4GB就別想玩它了。

8.其它

遊戲並非只有FPS。有些遊戲是通過展現其他方面的魅力來吸引著玩家，而這些方面中有一個方向便是文字遊戲。是的，我說的就是紳士遊戲——Galgame。

《不敗世界與終焉之花》

這是新社SWEET&TEA的處女作，畫風很不錯，劇情上可能是初出茅廬的緣故，節奏把握的不太好，大家就當看個熱鬧，欣賞一下畫風就好。

遊戲測試部分到此結束，下面介紹散熱測試。

【7】散熱

PS:烤機測試採用AIDA64 Extreme Edition中的烤機測試項目作為CPU烤機部分，採用FurMark作為GPU烤機部分。前者烤機參數為僅勾選FPU，後者烤機參數為1920*1080解析度noAA模式(僅有核顯時用1280*720)。

烤機的同時，採用AIDA64的感測器項目以及HWiNFO64來監測CPU和顯卡信息，GPU-Z和Furmark輔助判斷顯卡信息，如果機器有自帶監測軟體，也可觀察相關風扇信息。每次測試時間周期為10分鐘。

0.待機

室溫為24.4度。

待機下，CPU溫度在48度左右，顯卡45度，PCH為43度，溫度表現一般。

1.CPU烤機

單烤CPU時，7567同樣有Uncore功耗異常的問題，不過由於i5發熱很低，即便異常了也沒有超過TDP，所以頻率也沒有被影響，保持在滿頻3.1GHz，溫度64度。

2.GPU烤機

GPU烤機中，顯卡達到TDP，頻率降到1.4GHz附近，此時溫度為70度。單烤CPU和顯卡都沒有異常情況。

3.CPU+GPU雙烤

雙烤下，CPU達到了85度，顯卡73度，注意顯卡這邊提示了過熱降頻的情況(Thrm)，第4章也提到了7567的溫度牆為74度，所以顯卡頻率降到了1.25GHz，有一定的性能損失。

使用散熱墊將機器墊起，CPU降到了80度，顯卡70度，脫離了過熱降頻的狀態，說明機器背面進風不算很充足，需要墊起來加強散熱。

4.遊戲溫度

本節採用魯大師的溫度監控面板截圖，截圖時機在遊戲結束後1分鐘左右，將截圖數據整理如下表格。

遊戲中，7567顯然沒有雙烤那麼高了，顯卡溫度都沒有到過熱狀態，測試中也沒有墊起。不過溫度沒有上去不一定是發熱低了，從上一章的遊戲幀數來看，是內存不足導致負載上不去，如果內存不是瓶頸的話可能有些遊戲中溫度就會到74度了。

5.表面溫度

待機時

雙烤時

待機時，C面的熱源在中間和出風口區域，整體不超過39度，表現正常。

雙烤下，C面熱源不變，但是最高溫度上升到54.2度，比較熱了，WASD鍵區域稍有影響，能到36度，總的來說還算可以接受。

6.散熱模塊

7567的散熱模塊採用雙風扇+2熱管的組合。

散熱為完全串聯，熱管經過CPU和顯卡且兩端都在鰭片上，熱源靠近左側的風扇，看著像是14寸硬改成15寸的形式。散熱照顧到了顯存和供電，鰭片為鋁製。

鰭片俯視看似乎面積很大，但是側面看就能發現厚度很小，並且形狀很不規則。

下表為散熱模塊的一些參數。

PS：該結果僅供參考，由於鰭片不規則以及銅管位置導致計算偏差，實際大小會有所出入。此外，鰭片的多少並不能決定最終機器的散熱好壞，它只是一個決定因素，此外還有風扇規格(風量、轉速設定)，進風口面積，出風口形式(吹屏軸)，銅管參數(長度、形狀、直徑和數量)及硅脂導熱效率等因素。

可以算出散熱鰭片的總體積為41.7 cm3。GE62為20.94 cm3，VN7-592G為n24.14 cm3，N150RD為24.23 cm3，暗影精靈II為25.75 cm3，拯救者R720為26.34 cm3，FX-PRO為26.54 cm3，GE62為26.65 cm3，VX5為34.26 cm3，W650KK為37.63 cm3，拯救者-15為37.88 cm3，Y700為39.98 cm3，X7TI為45.34 cm3。7567的鰭片體積在主流遊戲本中不算低。
