無托槍發展簡述——中國的無托槍發展（三）

01-24

代友發，本文作者@終極獵人梟龍

終極獵人梟龍的微博_微博 http://weibo.com/p/1005051746426241/info?mod=pedit_more

這是他的微博，歡迎各位同志前往視奸

ps，梟龍同志即將進入我軍陸戰隊服役，成為一名光榮的登島先鋒（什麼鬼），祝賀他！

四、95式槍族

4.1 95式槍族的研發過程

從1978年6月第一次提出小口徑班用槍族戰技指標，歷經多次反覆論證修改後，終於在1989年2月獲得總參謀部和前國防科工委的聯合批准，從而正式確定了5.8毫米槍族的戰技指標。

87式槍族為我國小口徑槍族的研製打響了頭一炮，但由於該槍族的某些戰技指標尚未達到要求，因此緊隨其後上級要求要在新彈基礎上研製出全新的小口徑班用槍族。全新5.8毫米強子的研製全面展開，具體工作分兩步走：第一步為方案論證，競爭投標，在軍方機關指揮下由論證單位承辦；第二步為研究製造，由工業部門承辦，國家靶場和試用部隊驗收。1989年5月8~12日，《新5.8mm自動步槍設計方案圖紙評審會》召開。有4個團隊交出了圖紙方案，自動原理採用的都是導氣式原理，因為這種原理是公認的最成熟方式。總體布局都採用無托結構型式。來自部隊分槍械設計師唐文烈與浙江廠合作的A方案採用短機頭擺動、迴轉式閉鎖結構、平移式擊錘，剛性拋殼挺，採用封閉在機框內的慣性子緩衝撞擊，總體安排上特別注意上下質量的分配均衡，質心居中。整槍能像法國FAMAS步槍一樣倒立，而且槍托長度可調。

華東工程學院與河南廠合作的B方案採用機頭迴轉閉鎖機構，機頭上有8個閉鎖齒，開閉鎖的定型槽在機頭上（主要目的是消除「楔緊」），開閉鎖導柱在槍機框上，有兩根復進簧，平移式擊錘，彈性拋殼挺，採用斜面摩擦緩衝對後方的撞擊。

專業研究所與自貢廠合作的C方案採用機頭迴轉閉鎖機構，機匣分上下兩半，上機匣為鋼製，下機匣注塑成型，擊錘迴轉擊發，剛性拋殼挺，有3點發射機構，兩腳架摺疊後作下護木，全槍質心力求接近槍膛軸線。

重慶兵工廠的D方案採用短機頭迴轉閉鎖機構，擊錘簧與復進簧合二為一，採用槓桿式專項機構緩衝對後方的撞擊，槍機框平移擊發方式，槍機框導軌特別加長，剛性拋殼挺，快面積位於護圈內，護木與前握把為一整體件。

經過20多名專家打分評選，最終評審組建議，四個圖紙方案同時轉入樣槍試製加工階段，一年後進行樣槍方案選型。

在迎接樣槍選型過程中，之前得分最低的C方案奮發躍進，下決心重新設計，提出了「七心合一」理念、雙活塞和3排彈匣設計思路。「七心合一」是指全槍質心、活塞受力中心、抵肩作用力中心、槍機框質心、機頭質心、復進機中心、槍管中心都要合在一條直線上；雙活塞設計是指有兩個對稱的活塞動力系統；3排彈匣是指在傳統的3排彈匣基礎上增加一排。

1990年4月29日，各家單位經過一年的努力，將各自3支樣槍、樣槍設計圖紙、錄像片送達石家莊陸軍學院。4個方案樣槍的全槍質量和全槍長如下表所示。

樣槍在石家莊陸軍學院進行了7個隊列操槍動作，15個單兵戰術動作，靶場射擊精度（100米單發散布、400米單發散布、100米點射），野戰部隊、訓練場常規練習射擊，乘車實彈射擊等14個項目對比試驗。接著在北京郊區進行了新5.8毫米槍9項技術心梗試驗以及靜態測量、槍口雜訊、彈頭初速、自動機后座速度、后座力、高低溫、揚塵後淋雨、浸河水的可靠性對比等8個項目測試。12支樣槍在試驗中共消耗5.8毫米槍彈5萬發。

1990年5月份的最後一周，「新5.8mm自動步槍樣槍評審工作會議」召開。會上36位專家分3個專家組（結構設計、材料工藝、使用性能），從動作可靠性、射擊精度、機動性、人機功效、維修性、機構新穎可行性、新材料新工藝、外觀造型、槍族性、工藝經濟性等方面對7個單位研製的4種方案進行打分評議，結果A方案66.9分，B方案51.7分，C方案68.1分，D方案71.3分，從而優選出C、D兩個比較好的方案，建議就這兩個方案再進行研製，再一次進行選型，定下最終方案。到此，A與B方案造淘汰。

1990年9月8日，前國防科工委下發通知：任命朵英賢為總設計師並設3名副總設計師共同領導小口徑槍族的研製工作——這一決定標誌著小口徑班用槍族的研製工作開始發揮全行業的整體技術優勢，摒棄以往各家獨自研製的傳統方法，改成了一個專業研究所和4家工廠抽調18個人組成研製隊伍。之所以任命朵英賢擔任總設計師，因為他原是輕武器專業教授，許多研製槍族的專業骨幹都曾是他的學生，個人威望高；加上他組織過67式輕重兩用機槍的研製，而且是此次參選的C方案的設計組組長。由於最後的攻堅戰是幾種輕武器業內優勢，多家聯合，官方組織任命，所以業界稱5.8毫米槍族研製組為「國家隊」。

另外，在研製5.8毫米口徑槍族的歷程中，還需要特別提到一位專家，這就是我國輕武器前輩程爾康。在5.8毫米口徑槍族確立並研製的最初十幾年中，程爾康不僅起到了高度的指導作用，而且在理論上還親自拉計算尺（當時沒有計算器，更沒有計算機）解決了彈道優化、坡膛精確設計、極端氣象條件考慮等具體問題。95式槍族已功成名就，後人卻少見程爾康名字，這是他終身托風險淡名利的高風亮節精神使然。在95式槍族成名的背後還應當記住他們的名字——袁國柱、趙智，他們被業內「小口徑人」公認為排頭兵。

總設計師上任後，首先打通原來個參研單位的技術封鎖，進行互相補充，並突破行業內局限，在國內尋求相關技術的支撐點。最後以「一體化工程」規劃設計指標和可應用的技術框架，運用並行作業和網路管理的方法開始了工作。

1991年7月，總師帶領「國家隊」，懷揣方案，到石家莊陸軍學院和北京懷柔郊區一個部隊深入體驗部隊生活，了解部隊官兵對新槍的想法和建議。9月，「國家隊」提出4個方案，召開行業專家們開會審查。4個方案情況如下：

方案：對1990年選型的D方案改進，整體大部件改成3件，加設了第二個小握把，加了緩衝器，明確了彈匣的三點定位，使供彈可靠性增強。

方案2：對1990年選型的C方案改進，長活塞桿變成兩個短沖桿，五心（活塞受力中心、機框質量中心、機頭質量中心、復進機中心、緩衝簧中心）合一，加設了第二個小握把。

方案3:對1990年選型的A方案改進，握把變成兩個，槍托改成可伸縮調整。

方案4：新增加一個半自由槍機原理的方案，並採用D方案的緩衝器

這4個方案與87A步槍結構參數見下表

經過會議討論，決定放棄風險大的半自由槍機方案，以方案1所採用的原D方案為保底方案，再出一個新方案，兩個方案都要拿出兩支樣槍，一為無托式，一為摺疊托式，兩方案再進行方案評審。

1992年10月，5.8mm槍族樣槍方案評審會召開。在總師的領導下提交了兩個方案，兩個方案的基本情況如下表所示

經過27位專家實物研究、樣槍射擊、理論分析，認為應當以1方案為基礎，保留其擊錘式發射機結構，吸收2方案的機匣、外形等優點進行優化。

與此同時，槍族瞄準鏡的選型也在進行。1992年12月，總師主持了在大連陸軍學院舉行的光學瞄準鏡選型試驗。共有4個光學廠參加，每廠各出兩個方案，每個方案兩具樣機。進行了精度射擊、黃昏射擊、對隱現目標射擊、對地面運動目標射擊、單槍防禦射擊、勤務性能等試驗對比。評選結果認為，輕機槍可以採用四川已將光學長的開普勒望遠鏡式瞄準鏡，步槍可以採用湖北一家光學廠的簡易準直（光點）式瞄準鏡，也可以採用與輕機槍同機構的瞄準鏡。1994年3月，上級要求5.8mm班用槍族作為中國人民解放軍駐港部隊用槍。科研人員進一步加快研製進度，在當年10月緊國家靶場進行設計定型試驗。

1995年1~8月，按照武器研製定型程序，先後在黑龍江、甘肅、廣東、海南進行了寒區、風沙區、常溫區、熱區和海區的部隊試驗。隨後的研製中克服了無托結構的燙手、熏煙、雜訊三大難題。

1995年10月，5.8槍族闖過方案論證、樣槍設計、工程研製和技術攻關、設計定型和部隊試驗道道難關，完成設計定型，第二代5.8毫米小口徑槍族面世——這就是95式槍族。1996年11月，自貢廠完成95式5.8毫米輕機槍152廳試生產任務。1997年2月，5.8毫米槍族發到駐港部隊官兵手中。7月，駐港部隊挎著95式5.8毫米槍族進駐香港。

定型的95式班用機槍（左側）和試製槍（中間和右側）

4.2 95式槍族的結構

95式槍族為無托結構，導氣式自動方式，機頭迴轉式閉鎖，平移擊錘擊發機，槍托內設有槓桿式緩衝器。可單、連發射擊，供彈具有30發塑料彈匣和75發快裝彈鼓兩種，機械瞄準具為覘孔式照門。

95式槍族的核心技術大致如下：

1. 對自動機實施彈性導引，100多年以來都是剛性導引，這一改變明顯提高了運動靈活性，超過了俄式AK系列（多數步槍的機匣中是很規矩的兩條導引槽，而95式的機匣里有一彈性導引桿，自動機上有孔，導桿從中穿過，這種設計減小了沿程阻力，能量消耗小，受風沙影響小，可靠性自然高。大多數小口徑步槍的理論射速很高，如M16、FAMAS、SA80步槍都在900發每分以上，耗彈量高，對射手的後坐力疊加效應高，長時間射擊，射手容易疲勞。95式的射速可以控制在600發每分以下，上述情況有所緩解）；

2. 運用被動控制技術有效抑制了槍身顫動，控制了射彈散布（被動控制與彈性導引有關，只要把導桿的振動與槍身的顫動協調好，就能很好地扼制槍身的擺動）；

3. 運用長行程擊發，大幅降低理論射速，降低射彈消耗，減弱後坐力疊加效應；

4. 長導引自退彈殼自動機，提高了運動平穩性和構件壽命；

5. 設計變剛度緩衝底托，消除槍身跳動；

6. 研製成功高強度高韌性低吸水率槍用工程塑料，用其設計了全塑料彈匣，替代了金屬彈匣。

7. 研製成功高強度高韌性高熱穩定性槍用工程塑料，用其設計了身管護套和緩衝底托。

其中，前兩項和最後兩項均屬發明，結束了中國槍械長期使用優質木材的歷史，大量應用於其它輕武器。其餘三項屬技術革新。

95式槍族內自動機構件完全通用，步槍與機槍之間通用件占很大比例。通用組件有機頭、機框、槍機、復進簧、擊發機、發射機、彈匣和彈鼓，以及帶槓桿緩衝裝置的槍托。通用件的比例高，這對生產和維修十分有利，槍族內不同型號間的主要區別在於槍管長度。

動作原理：95式槍族的自動方式與其他導氣式自動武器基本相同。槍彈擊發後，彈丸在火藥氣體作用下沿槍膛向前運動，通過導氣孔後，膛內火藥氣體沿導氣孔流入氣體調節器氣室，在氣室內火藥氣體迅速膨脹並作用於活塞，推動活塞向後運動，活塞撞擊槍機，槍機向後運動，迫使機頭迴轉，實現開鎖，並帶動機頭與擊錘一起後坐完成抽殼、拋殼動作。槍機後坐即將結束時，槍機撞擊緩衝器並壓縮緩衝簧，起到緩衝後坐力的作用。後坐結束後，在復進簧、擊錘簧、緩衝簧的共同作用下推動擊錘和槍機復進，並在復進過程中連發阻鐵掛住擊錘，槍機完成推彈入膛和迫使機頭迴轉實現閉鎖槍膛等動作。機頭閉鎖後，機體繼續復進，壓下不到位保險，復進到位，並帶動連發阻鐵解脫擊發機，從而槍機復進到位，全槍完成由擊發到待發的自動循環過程。如果是單髮狀態，擊錘則通過單發阻鐵被交換為阻鐵掛機狀態，並待下一次擊發。如果是連髮狀態，擊錘則在擊錘簧力的作用下打擊擊針而擊發槍彈，完成連發射擊動作。

班用機槍採用彈鼓供彈時，在槍機復進過程中，彈鼓裡面的撥輪和推彈器在渦卷簧力作用下將槍彈向上推至進彈口處，由機頭的退彈凸筍推彈入膛，彈鼓裡的撥輪和推彈器輸送下一發槍彈至進彈口，做好供彈準備。

下表為槍族中三種槍型的對比表：

95式槍族採用導氣式活塞短行程使自動機獲取後坐能量，迴轉式機頭有3個閉鎖突筍，機頭導桿上面有導柱，即機頭與槍機框的連接以圓柱體進行，在此圓柱體上有一個連體的開閉鎖及前後運動的帶動凸起。開閉鎖作用面設計在凸起的頂部，後坐帶動面設計在凸起的根部。機頭在導柱和槍機框內導槽的作用下迴旋，從而實現開閉鎖。該設計不同於卡拉斯尼柯夫在機頭閉鎖支撐面的外圓上設立帶動凸起的思路，也不同於西方類似結構（如FNC）。

95式槍族機框上的開閉鎖螺旋槽的設計藉助於M16的設計思路，在開鎖螺旋面同直面之間設計一個平滑過渡的空間曲面，採用數控技術逐點編程銑削而成。為便於編程加工，在機體內圓柱體的展開圖上給出一個圓弧。這種過渡的結構使開鎖撞擊大為減少，提高了自動機動力特性。曲線槽前端設計了一個間隙，它可使機頭開鎖後藉助於火葯燃氣壓力先期後坐，實現預抽殼，又可使機頭同機體一樣具有一個後坐速度，減少了機體帶動機頭的撞擊能耗。

95式槍族的下機匣採用了鋁合金槽式結構，優化設計時分析了槍機自動機運動平穩、附加慣性力矩，在射擊中機匣所承受負荷也大幅度降低。一般槽式下機匣（以AK結構為典型）尾部有一堵固定「鋼牆」，是自動機到位撞擊體和上下機匣的連接體，也可作為緩衝裝置的支撐體。自動機拆裝時，必須在「鋼牆」前垂直移動，再平行脫離或進入機匣導軌。但95式槍族採用尾部開通式，用一個活動銷子與上機匣連接，上機匣尾部固定一個（軸固定）槓桿式自動緩衝器（連同緩衝器），自動機從導軌中直接平直抽出。

槍管內膛精鍛成形，並進行鍍鉻。槍管節套為合金鋼材料，但鋁合金下機匣與鋼製節套的連接方式沒有採用M16的整個圓周的全包容的方式，而是用節套下面的兩塊平板同槽式機匣兩個內側面相配，以兩個空心銷子固定起來。這些下機匣的新結構帶來的優點是結構緊湊，銷孔至端面是8.9mm（而56式衝鋒槍「牆」厚為21.5mm），對全槍長、重量都會帶來好處：緩衝器位於可拆件上機匣，把上機匣取下後自動機可以平直抽出裝上使用方便，對槽式機匣是一個創造；緩衝器採用槓桿式，結構簡單，可以利用作用力臂不同把緩衝簧設計得體積很小。

95式槍族大量採用高強度的輕型材料以減輕重量，如下機匣為高硬鋁合金（熱模鍛造的毛坯），強度大，一個鋁質機匣重約300g，如果用鋼材生產則會重達860g，而經過電化學處理後的鋁質機匣表面硬度則達到HAR70以上。另外科研部門又開發了兩種新的工程塑料，分別用在上下護木、上機匣及彈匣上。

5.8mm普通彈同北約5.56mm SS1109彈相比，彈頭重，槍口動能大，中遠距離存速能力強，外彈道直射距離也比較遠。自動步槍直射距離375m，班用機槍680m。下表為槍管長度相近的95式班用機槍和FN MINIMI輕機槍各自發射的彈頭威力對比表：

可靠性是步兵武器的重要性能，95式槍族在通過國家靶場的可靠性試驗時，自動步槍故障率在0.4~0.6‰之間，班用機槍在0.1‰左右。又例如在工廠驗收時，每挺班用機槍都需要用2發膛壓為3100~3400kg/cm

2

的強裝葯彈進行閉鎖機構的強度試驗，接著每挺機槍用1號導氣孔分別以單發、點射、連發的射擊方式，用73發普通彈（膛壓為2800kg/cm

2

）進行機構動作可行性射擊試驗。

耐用性也是關鍵的性能指標，95式槍族的鋼件採用化學複合成膜黑磷化處理，鋁合金零件用硬質陽極氧化處理，再加上上、下護手及上機匣等件採用工程塑料，從海區使用試驗的結果看防腐能力有顯著的提高。

56式衝鋒槍全長874mmn，95式自動步槍長746mm，雖然在射擊時95式自動步槍的槍口比較靠近射手的耳朵，而且56式7.62槍彈為單基葯，而87式5.8mm槍彈為雙基葯，槍口壓力相當於56式的2倍。但由於設計有消焰、降噪綜合作用的膛口裝置，因此95式自動步槍槍口處及射手耳朵處雜訊值都低於56式衝鋒槍，而槍口焰也比56式衝鋒槍弱。

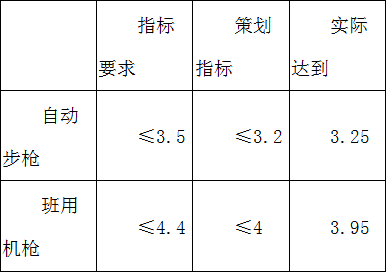

研製指標要求自動步槍全重小於3.5kg，機槍小於4.4kg，經過初設計，核算出產品全重，要保持高的零件通用，難以達到指標。從系統出發必須加大減重力度，選擇設計基礎槍步槍為優化核心體，控制在3.2kg,機槍相應控制在4kg，才能得到全系統及系統內每項產品達到指標並保持先進的水平。指標要求自動步槍全槍長不大於760mm（槍管長440mm）、機槍不大於840mm（槍管長520mm）。經過初設計，在保持零件通用率的情況下，機槍的指標又最為緊張，因此，在全槍長上選班用機槍為優化核心體，優化指標定為840mm。全槍長又同槍管長息息相關，又直接影響產品的威力水平，因此，在優化全槍長時，必須把選定的槍管長作為邊界條件，在系統全槍長達標時，要使威力性能先進，是這項統籌的難點。下表為全槍重系統籌劃表：

95式槍族的瞄準裝置有傳統機械式、簡易夜瞄、可裝白光瞄準鏡及二代微光管的微光瞄準鏡，白光瞄準鏡的放大倍率為3倍，用於遠距離目標精確瞄準；微光瞄準鏡的放大倍率也為3倍，可在夜間弱光條件下對200米以內的生動目標精確瞄準。兩種瞄準鏡通用於自動步槍和班用機槍，並能在槍身上快速裝卸。多用途刺刀綜合了砍削、剪切、銼削、開啟瓶口和磨刀等功能，既可用於自動步槍，也可用於班用機槍。95式槍族發射5.8mm普通彈系列，必要時還能發射5.8mm機槍彈系列。步、機槍還能實彈發射標準介面尺寸（Ф22x125mm）的槍口榴彈，也能安裝快速拆卸的35mm口徑下掛榴彈發射器，發射35mm榴彈。

95式槍族的快慢機設置在槍托後方，共有三種狀態，即保險位置「0」，單發位置「1」和連發位置「2」，使用時轉動快慢機板柄，使其繞軸轉動到所需位置即可。槍不使用時，驗槍後將快慢機置於保險位置。

95式槍族的氣體調節器設有1#、2#、0#三個導氣孔，根據使用環境不同，裝定不同的導氣孔。其中1#導氣孔為常用導氣孔，在一般條件下使用此孔；2#導氣孔在能量不足或水冷卻的射擊條件下使用，一般在出現槍機和槍機框後坐不到位故障，又無法用擦拭塗油的方法排出時也採用2#導氣孔；0#導氣孔為閉氣位置，一般在發射槍榴彈時使用。

95式槍族機械瞄具採用覘孔式表尺，步槍表尺分為1#、3#、5#三個檔位，分別表示100米、300米、500米；機槍表尺分為3#、4#、5#、6#四個檔位，分別表示300米、400米、500米、600米的射擊瞄準位置。對付300米以內的目標，常用表尺為3#，在表尺3#位時，100米距離上的瞄準點為距靶中心正下方8.8厘米處。準星的高低和方向可用專用工具調整，100米位置上，準星每旋轉一圈，彈著點上下移動20厘米，準星滑座每移一格（刻線在準星座連接體上）彈著點左右移動27厘米。

雖然95式槍族比起我軍過去裝備的槍族在戰術性能上提到提高，但在部隊使用中，也提出了一些95式槍族的缺點，例如：

· 受研製時認識和技術水平的限制，其擴展功能方式採取的是最簡單的連接座式，這種方式雖然結構簡單，但無法形成模塊式功能，難以滿足部隊對功能多樣的需求。

· 簡易夜瞄裝置採用放射性同位素鉅147通過填塗方式裝配，使用中存在亮度不足和容易脫落問題，而且鉅147的半衰期也不能滿足軍品長期貯存的要求，給部隊使用帶來許多不便；研製的二代微光瞄準鏡由於價格問題不可能全面裝備，而且200m的夜視距離也顯不足，全天候作戰能力有待提高。

· 光學瞄具瞄準不便是部隊反映比較多的問題，這主要是95式自動步槍受「應滿足以機械瞄具為主要瞄準方式」要求的限制而造成的，安裝光學瞄準鏡後瞄準基線太高，無法舒適貼腮瞄準。

· 91B下掛式防暴震撼彈發射器擊發方式也不方便，因為類似於M16的有托槍通常利用彈匣作為下掛榴彈發射器的握持部位，95式自動步槍由於採用無托結構，加裝下掛防暴榴彈發射器後只能利用小握把作為握持部位，實際使用時不方便。

· 95式槍族採用無托結構使全槍布局十分緊湊，但也帶來射擊時射手貼腮靠煙源太近，沒有燃燒完全的火藥燃氣從拋殼窗、拉機柄槽和上護蓋散熱槽溢出，直接刺激射手眼睛或瀰漫在瞄準基線上，以至影響射手持續瞄準射擊，這種情況也給武器工常使用帶來不便。

· 5.8mm普通彈採用的雙基扁球葯燃燒不完全，95式槍族在發射2,000發彈（全槍需要清洗的射彈數）後，通常都會出現氣體調節器和活塞取出困難的問題，而且射彈多後，還會出現導氣孔由於火藥殘渣堆積變小的問題。另外為了獲得好的外彈道性能，5.8mm普通彈將部分難題轉移到了內彈道，造成槍口壓力過高，給解決槍口雜訊和火焰問題帶來許多困難。 5.8mm普通彈採用的是常規雷汞底火，存在長期貯存後底火鏽蝕問題，給可靠使用留下隱患。

· 塑料件容易磨白，這主要是塑料材料本身的問題。要滿足低溫-45℃的可靠使用要求，塑料中的玻璃纖維含量就不能太高，而磨白問題主要是塑料強度不足，這個矛盾比較難解決，塑料件磨白後影響了95式槍族的美觀。

· 95式槍族進行分解結合時，有時會出現散件丟失和零件倒裝、錯裝問題，這種情況給武器正常使用帶來不便。

上述問題有許多均是在部隊試用初期提出的，95式槍族一直在改進，有部分問題現在可能已經得到解決。目前沒有公布改進過多少個型號。但從已經公開的圖片分析，至少是經過了3個階段。這3個階段的區別特徵可從拉機柄的形狀和上護木的散熱孔數量識別出來。

1997年公布並最早裝備駐港部隊的型號

在1997年同時出現，但在1999年閱兵式上均為此型

2003年公開圖片中的型號
