靜若處子，動若脫兔 — ThinkPad S5

01-24

眾所周知，ThinkPad T 系列之前一直使用 Nvidia NVS 系列獨立顯卡，NVS 在某種意義上來說算是專業級的 Quadro 與家用級 GeForce 的中間級定位，相對於 GeForce 擁有相對穩定的表現，但主要特性還是 NVS 支持四屏幕的同時輸出，並且提供了便捷的多屏窗口與界面管理功能。

不過，隨著 GeForce 的進步，在 2012 年之後 NVS 5400M 作為最後一代 NVS 產品已經停止更新，所以 ThinkPad T 系列也轉而開始使用 GeForce 系列顯卡。

相信你也能發現問題所在，既然都是 GeForce 系列，那麼為什麼不使用性能更高一級的顯卡呢，在辦公基礎上也滿足用戶對遊戲的需求呢？這也是許多用戶向 ThinkPad 反應的問題。

搭載 Core i7-6700HQ & Nvidia GTX 960m 的 ThinkPad S5 就是 ThinkPad 在高性能跨界市場推出的第一款產品。

不止一面

白天需要工作，外形自然不能太張揚，但完全和 T 系列一樣也不可能，要有差異化的東西。

既然不能明著做出區別，那就只能從細節著手了：首先是 S 系列「祖傳」的「鑽石切割」Logo（直接在外殼衝壓然後 CNC 切削，最後經過打磨成型）所以是突出於表面的。

因此其頂蓋也是一整塊鋁合金，在顏色的處理上也很有意思，暗光或沒有直射光時看起來像是黑色，但如果有暖色光或強光直射，那麼就會出現上圖中泛著一點金屬銀的樣子。

屏幕邊框側面具有鋁合金加固筋。

轉軸為全金屬材質，可惜無法 180° 開啟。

雙揚聲器被設計在鍵盤上方的長條區域，與右側開機鍵平齊。雙風扇在兩側對稱放置。同樣的圓角造型，S5 就像放大版的 S2.

在尺寸上已經做到了能放進全鍵盤的最小級別。

在黑暗中，最明顯的區別還要數紅色背光鍵盤。

除了常規的白色，ThinkPad S5 還可以使用紅色背光，原本 Fn+ 空格的兩級亮度背光切換也就被替換成了白色/紅色之間的轉換。

為什麼是紅色呢？S5 的團隊曾經做過一個調研：選擇一個顏色作為除白色之外的新背光顏色。毫無疑問，紅色以大比分領先。沒有跑馬燈，確實也是我個人比較偏愛的顏色，如果你有更心儀的顏色，也歡迎在評論中留言。

除此之外，ThinkPad S5 並沒有提供指紋識別，而是選擇了 Windows Hello 的另一種方式：人臉識別。其中包括實感圖像處理晶元，紅外感測器，色彩感測器，紅外激光發射器，通過它們可以在極短的時間內識別用戶的面部特徵。

通過 Intel RealSense 3D 攝像頭的支持，目前我的解鎖成功率是百分之百。

解鎖識別的時間也均在一秒之內，我甚至都認為它的便捷程度已經超過了指紋解鎖。

機身右側存在兩個 USB 介面，一個 SD 讀卡器。剩下的部分都是右風扇出風口。

這兩個 USB 介面必然限制了右側滑鼠的使用，而右側出風口在大部分時間均無任何感受，所以我直接測試了極限情況的數值：

如圖所示，在室溫 30°, 距機身右側15cm ，機身內部滿載 85℃ 情況下，風速為 0.71m/s, 溫度為 36.7℃, 這個數值意味著此距離幾乎感受不到右側出風口的溫度。

可能是最安靜的「高性能」產品

在筆記本設計之中除了外形，最常被議論的應該就是散熱系統了。因為散熱系統似乎看起來討論的門檻是最低的，在各種平台上都能看到諸如「數熱管」或是「數風扇」之類的方法來判斷散熱系統的好壞。所以當 S5 的分解圖流傳出來之後，收到所謂「散熱縮水」「偷工減料」等評論我一點也不意外。

但事實真是如此嗎？我直接用幾個典型的場景來測試。

輕度應用：包括 Chrome, Office 系列軟體，其中也包括播放在線 1080P 視頻

溫度一直維持在 40°C 以內，風扇大部分時間不需要開啟，你能聽到的只有環境噪音。

中度應用：利用 3D 魚缸測試瀏覽器 3D 性能，諸位也可以自己打開這個網站試試。

溫度約在 47°C 左右，此時風扇維持在低轉速，並且基本集中在 80Hz 以下的低頻，這樣除非刻意貼近根本不會意識到風扇已經開啟。

CPU 滿載情況下：使用 Adobe Premiere 剪輯輸出 1080P 60fps, 10Mbps 碼率的視頻，主要靠 CPU, 而 GPU 起輔助作用，內存幾乎被佔滿。

此時 i7-6700HQ 始終保持在 3.1 GHz, 均溫68°C 左右，噪音約 34 分貝，此時由於轉速的提高，1KHz~4KHz 的高頻噪音也接近了 30 分貝，這意味著你如果貼近風扇就可以聽到除了呼呼風聲之外類似電機或電流的聲音，但正常坐姿下並沒有什麼問題。

那麼 ThinkPad S5 的風扇噪音最大是多大呢？直接通過工程測試軟體將轉速拉到極限，最後的結果：38.4 分貝，算上分貝計誤差也就最高 40 分貝吧。

經過對比，最大轉速下風扇的各個頻率噪音都有所增加，其中從 80Hz~2KHz 這個範圍增幅最大，此時你已經能在正常坐姿下聽到明顯的風噪混合著小部分高頻噪音。但是沒辦法，誰讓開的是性能模式呢，而且這個 40 分貝的最高噪音相對於同級別產品 45 甚至接近 50 分貝已經屬於明顯的優勢地位了。

接下來看看遊戲怎麼樣，從最簡單的 LOL 開始：

正在遊戲中的截圖，最高特效開啟垂直同步，只有 60℃, 風扇噪音也幾乎聽不見。因為開啟了垂直同步，所以 FPS 也就被鎖在了 60 FPS, 通過記錄的數值我們可以看到，50 FPS 及其以上 FPS 的時間佔比達到了 99.74%, 僅有 4 幀也就是 0.26% 處於 50 FPS 以下。

第二個遊戲，戰爭雷霆，可以說是網遊里要求很高的遊戲了，特效選擇的是預設電影級：

也是遊戲內截圖，溫度在 70℃上下，這時候噪音和之前用 Premiere 渲染視頻時差不多。

戰爭雷霆同樣開啟了垂直同步，但記錄 FPS 時有稍微超過 60 的情況，所以下表中將最高值設為 65. 在實際遊戲中 99.47% 的情況下 FPS 均高於 50 FPS.

最後，極品飛車 19, 我記得它的官方推薦顯卡比 GTA 5 是要高的：

特效全選高，開啟 FXAA 抗鋸齒，沒有開垂直同步。

平均溫度達到了 85℃, CPU 平均頻率 3 GHz, GPU 頻率則保持在了 1201.6 MHz.

也就是這個時候風扇噪音接近了最大值，約 39 分貝。

後來我發現其實連電視玩，開 1600*900 解析度，關掉抗鋸齒，其他特效也都選高基本看不出來區別。FPS 還能維持在 45~60 的樣子，沒有截圖我直接錄了個視頻:

ThinkPad S5 黑將極品飛車19 幀率測試—在線播放—優酷網，視頻高清在線觀看 http://v.youku.com/v_show/id_XMTY1MDIzMzg0NA==

到這裡我估計有人會問，守望先鋒呢？這個我就不測了，你要知道今年 PGL 大師賽比賽用機全部都是 ThinkPad S5, 比賽項目里就包括了守望先鋒。

散熱總結：

視頻剪輯渲染情況下，可以維持 CPU 滿載
大型網路遊戲情況下，可以維持 GPU 滿載
極限的 CPU 與 GPU 同時高負荷情況下（我還沒見過有什麼真實環境可以達到這個要求）CPU 會放棄睿頻，保持在 2.6~2.7Ghz, GPU 滿載。

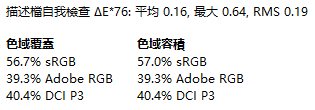

屏幕：S5 分為兩個版本，1080P 和 4K, 兩者均為 IPS, 1080P 屏幕和 S2 同級別，可視角度廣但色域不足：

雖然 ΔE average: 016, Max: 0.64, 這個成績已經非常好，肉眼根本看不出偏色，但是色域為 56.7% sRGB, 還是稍微差了點。

若有影像處理方面的需求請選擇 4K 版本，如下圖：

是的，你沒看錯：4K 版本覆蓋 98% Adobe RGB, 就是價格會有點貴。

那麼，造成這些區別的原因在哪？

其實在這也能解釋一個問題，為什麼 ThinkPad S5 要比其他 i7-6700HQ, 960M 的遊戲本貴？

機身底部：進風口沒有直接開在風扇正下方，而是選在 CPU, GPU 正下方

這樣冷空氣可以直接接觸到 CPU 與 GPU, 相對於只能依賴風扇對熱管降溫的方法，能進一步降低機身溫度。

風扇：如果你看過 X1 Carbon 2015 的回答，那麼你應該記得 X1 風扇不僅角度不同，而且扇葉也是業界最多的，達到了 47 片。 ThinkPad S5 上使用的則是最新一代的風扇技術，僅 3mm 厚卻包含了 62 片經過特殊弧線設計的扇葉。

風扇 Cover 為純銅的戶型設計，符合空氣動力設計，減少速度損失和噪音。這些設計都使得噪音更小，風量更大。

機身底部也留有一個快捷更換設計，只需要擰開三顆螺絲就能直接更換 M.2 固態硬碟，2.5 吋硬碟，內存和電池。仔細觀察的話，各個部件結合處還有縫隙處都填充了泡棉，一定程度起到了隔音防塵防震的作用。

電池容量為 48 Wh, 輕度使用約 5~6h, 滿載約 2h.

而且螺絲也都採用了防丟設計，拆卸時無需過多擔心。除了機械硬碟本身的減震硬碟架和防靜電錫紙，後蓋也貼滿了一層防靜電錫紙，並且正對硬碟的部位也留有特別的防震減噪設計。

進一步拆解：除了灰色框標明的特殊設計之外，另外圖上未標註的固態硬碟上也有加固體散熱片。散熱系統除了 CPU 與 GPU 之外，也覆蓋到了其他的主要元件。

上圖中五個紅圈均代表溫度感測器，包括 CPU 溫度感測器、GPU 溫度感測器、CPU MOS 感測器，GPU MOS 溫度感測器和一個表面溫度感測器，相對於普通筆記本的兩個感測器，雙風扇只能以同一速度運轉，S5 能更加精確的監控溫度，有助於控制兩側風扇的不同轉速，達到最好的功耗，散熱與靜音平衡。

更穩定的電路設計：

CPU 與 GPU 的電源電容都嚴格按照最高標準設計，整齊的擺放在距離 CPU 和 GPU 很近的位置，這樣的設計可以有效提升 Power 利用率並且降低 Power 噪音。

總的來說

優點：

安靜，ThinkPad S5 提供了兩種模式，在安靜模式下使用最大噪音僅 34 分貝，輕度應用甚至比 X1 Carbon 更靜音；性能模式下最大噪音不超過 40 分貝，且經過特殊設計的聲音頻率不會讓人感到不適。
性能，在安靜穩定的基礎上，保留了最大的性能，網路遊戲和部分要求不高的單機大作都可以開高特效，如果你想玩少部分頂級畫面單機遊戲，相信你也不會買筆記本電腦。
設計，經過上邊的詳細拆解，自然能看出雖然在國外叫 E560p（這是因為國外沒有相應 S 系列的劃分所以歸類到 E 系列）但是 S5 採用的設計和材料均已超過了 E 系列的標準，所以叫 S 也沒什麼不妥。
體驗， Intel RealSense 3D 攝像頭支持人臉識別解鎖等其他應用，便捷高效。鍵盤為標準 ThinkPad 鍵盤，鍵位設計合理，手感接近 S2, 略遜於 X1 水平。
5999 的起售價格，若願意自己更換硬碟、內存，考慮到 CPU, GPU 之外的設計這個價格並不算太貴。

缺點：

USB 介面設計略不合理，兩個 USB 介面在右側 Logo 上方的位置，同時使用 USB 介面和滑鼠，那麼滑鼠則需遠離機身；右側出風口在非大型遊戲情況下幾乎無感，在極限高負荷情況下需遠離10~15cm 距離。
僅配備 HDMI 介面，無法支持 4K@60Hz 輸出，如果你沒有 4K 顯示器可以忽略這一點。
屏幕無法完成 180° 開合。
下一代 1060 顯卡也將要推出了，這個時間點選擇 960m 確實有些尷尬。

我們都知道，在大部分情況下，沒有最好的產品，只有最適合的產品。

如果你還是囊中羞澀的學生，買筆記本最大的用處就是擺在宿舍當台式機，只願以最低的價格買到最好參數的 CPU 和 GPU, 時間對你來說不值錢，願意整天把精力都花在拆拆裝裝的改造上，不在乎破壞原有結構和穩定性，甚至說為了降溫不惜選擇拖拉機一般噪音的抽風式散熱器。或者你的審美屬於炫酷跑馬燈那種，那麼 ThinkPad S5 絕不是適合你的產品。

相應的，當你對筆記本電腦有更高更全面的要求，認同筆記本電腦並非元器件簡單的堆砌，對除了 CPU, GPU 之外的地方有更高的要求，需要更輕薄，更安靜，更穩定，外觀更沉穩的產品，那麼 ThinkPad S5 可能是最合適的選擇，S5 絕非發燒級的遊戲產品，它適合的人群是工作中需要高性能 CPU, 工作之餘也願意在高特效下玩各種網路遊戲，或者低一點特效的頂級單機大作的人。

總的來說，標題里的「靜若處子」確實達到了，但「動若脫兔」還差那麼一點意思，為了保證穩定性與安靜所以最高溫度設置在了 85℃, 若是在目前「安靜-性能」雙模式基礎上增加一個「超頻」模式，更進一步放開噪音與溫度限制，相信對於追求性能的用戶會更加友好。

最後留一個問題給大家吧，如果 P50 的設計換上 960m，然後價格下降，那麼你會覺得它是遊戲本嗎？
