【科普】美軍防彈衣發展史是怎樣的?

防具,從古代的胸甲,到今天的各種戰術背心,它在戰場上從未過時。每個國家都在秉承著這個理念。

現在,讓我們直接進入正題,看看美軍家的防彈衣是怎麼發展起來的。


資料來源:——戰甲網

直到了第二次世界大戰,防彈衣還是以金屬板作為插板為主,蘇聯突擊工兵就曾經使用過使用的SN-42防彈胸甲,直到二戰末期,才出現了其他材料。

下面是美軍的M12防破片衣,使用鋁板作為插板

然後,到了朝鮮戰爭時期,出現了M51。該型防彈衣在材料上出現了重大突破,將玻璃纖維壓板作為插板。

到了越南戰爭,大名鼎鼎的M69防彈衣出世,在材料技術上沒有什麼突破,但是,對美軍意義重大的是空勤防彈衣,VBA防彈衣,這兩款防彈衣能夠在在真正意義上抵擋住步槍彈的侵襲,即現在的NIJ IV級防彈衣。

注意黑人士兵右肩頭的VBA快拆部件,當時只有一邊有快拆,顯著增加了穿脫速度。當然,也有士兵自己改裝除了兩邊都有快拆的VBA。

海灣戰爭中最有代表的就是PASGT防破片衣,但實際上裝備於70年代末,在黑鷹墜落中也有出鏡。

在90年代中後期,在美軍中開始出現防彈衣與戰術背心結合的趨勢,比較有有代表性的是SPEAR系統里的BALCS防彈衣。

在這裡著重講一下,世界上第一件快拆背心:FBSE

快拆背心起因:1999年12月9日,美國海軍陸戰隊一架載著第一兩棲偵察連((U.S.MARINE FORCERECONNAISSANCE),第5排士兵的CH-46E直升機,在聖地牙哥外海結束了一次的VBSS登船搜查演習回航途中,發生墜機意外事故。該意外造成7人死亡,(2名機員、5名士兵)。

後來的意外調查報告指出;2名機員因下墜時撞擊,失去知覺不能逃離機艙,另5名士兵因不能及時解脫身上的裝備,而隨著機體下沉漩渦卷進水中溺斃。 其他生還者只有一人能解脫身上的裝備,其餘的背負著裝備在水中等待救援。

所以水際任務的防彈衣,穿脫要快上快下,不能跟OTV,MTV一樣穿戴繁瑣複雜浪費時間。快拆是救命設計,誕生之初是為了防止溺水不能自救,但是也給急救提供方便,著火燃燒之後也能方便快速脫離。

=======================================================================

--接著,就是重頭戲:OTV以及它們的後續發展系列

OTV全稱為野戰防護裝具Outer Tactical Vest,外戰術背心。

本身包括兩個部分,OTV是攔截者護甲系統的一部分(另外的部分是SAPI防彈插板),由KM2凱夫拉縴維為原料。

OTV跟SAPI一起起到防彈並抵禦高溫的功效

以下是美軍第一代的OTV,伊戰爆發後美國國防部緊急訂購了上萬套下發到作戰部隊,該防彈背心為陸軍BDU叢林色。可以看見MOLLE條。

一塊NIJ IV級的SAPI防彈插板。

1.可拆卸式領子 1.可拆卸式護頸

2.救傷拖帶 2.魔術貼加按鈕扣固定的背心前掩

3.背面防彈板袋 3.MOLLE模塊話外掛裝備橫帶

4.背袋同樣可以裝標準水袋 4.背心顏色還有沙漠色和黑色

5.MOLLE外掛裝備橫帶 5.護襠

6.調整背心鬆緊程度束帶

-----伊戰初期,陸軍OTV爛大街

海軍陸戰隊的

OTV的效果是不容質疑的,最高防護等級的OTV甚至能抵擋AK47的7.62mm子彈在有效射程內的直射。但作為第一代OTV,顯然存在很多不足。

以下這段資料是美國中央司令部CENTCOM委託一個7人小組在阿富汗實地調研回來以後做講稿的POWERPOINT文件中的一頁,是講述美軍在實際戰鬥中對這件OTV的應用情況。 所有接受訪問的士兵使用的都是OTV防彈背心

1.101空降師的師長表示士兵們對穿著這件防彈背心沒有任何疑義 。

2.每個士兵至少有一塊SAPI防彈板,而且他們會把這塊板放在背心前面。

3.士兵們投訴後防彈板導致動作不便。

4.43%的士兵認為這件OTV會影響動作靈活性,尤其是在匍匐姿勢的時候。

5.後防彈板在匍匐姿勢的時候會撞到頭盔,還有就是背著大ALICE背包的時候也會出現這種情況。

6.很多士兵背著ALICE大背包下山的時候會把後防彈板取出來。

7.背心的尺寸非常重要。有一個穿著OTV的士兵中槍死亡,原因是子彈從前後部分結合處(那個鬆緊帶的位置)穿入。

8.一般的士兵都不會帶上附加的護領護襠之類的東西。

士兵們抱怨背心的肩膀穿著位置太小,他們背著大背包的時候會導致手臂血液循環不良。

當然這也為之後OTV2的發展提供了經驗,以下是OTV2(貌似TG的06防彈背心就是此物的山寨並進一步簡化的猴版),已經換成了陸軍UCP迷彩。

防護面積和MOLLE分布面積都有所擴大。

正面,CONDOR的牌子清晰可見。

背面

野心勃勃的美帝當然不會止步於次,於是在2007的時候又推出了新一代的【IOTV】,全稱為野戰改良式防護裝具 (Improved Outer Tactical Vest)用來取代OTV,現在看到的美國大兵基本都是身著IOTV的。

全新的設計,正面側面防護都得到了增強。全新的快拆設計,既方便醫護兵救援,也方便落水是逃生。此外,還有一個問題那就是大多數黴菌在穿戴OTVI時都會在外面加一件FLC偕行背心,主要是由於OTV掛載東西受力不均,到了IOTV這個問題得到了完美的解決。

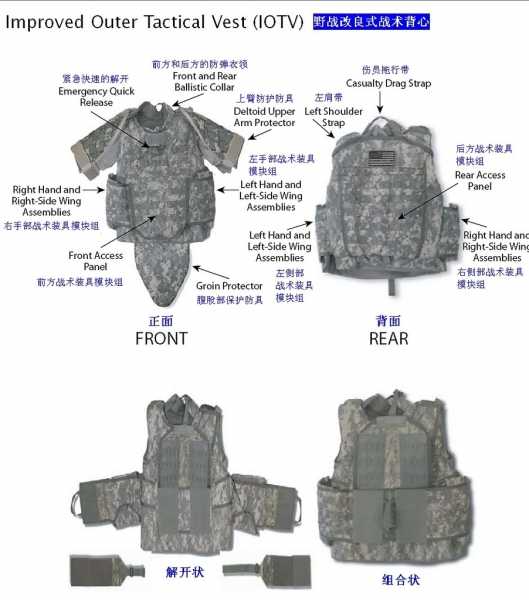

IOTV

分解圖

美國陸軍標配

======================================================================

-------------------------------大學忙成狗,繼續更新----------------------------------------------------

一個不動如山的定理,防護力越高越全面,重量也就越重,OTV系列再怎麼改其笨重,體積大的缺點永遠無法改變。尤其對於像阿富汗這類山地地形,穿著IOTV實在太不方便了,

於是壕美國國防部在2008年又開始了新一輪的招標。16家公司參與到對插板背心的競爭中來,最後只有4家勝出。它們是KDH的背心、TAG的背心、EAGLE的MPCS-A,MSA-PARACLETE。

這裡重點介紹下KDH的SPCS(scalable plate carrier可拆卸插板背心),因為採用了軟甲,活動也更自如,重量更輕,同時更易拆卸。不加插板的SPCS只有6.47磅的重量,IOTV卻有9.86磅。其實SPCS原本是想加入全包圍的軟質護甲的,但是為了輕量化而取消了。這樣一來,全副武裝的SPCS是21.8磅,而IOTV有31.09磅。

從理論上來講,SPCS很難完全取代IOTV,因為其防護力不如IOTV,特別是防破片能力,這點在當時的伊拉克戰場上尤為重要

當然,相對於SPCS來說好很多的應該是Eagle的MBAV-A,基本達到了防護力和靈活性的均衡~~現役的MBAV基本都是Multicam PC色的。主要裝備駐阿富汗部隊

既然提到了Eagle,就不得不提其著名產品CIRAS模塊化系統(Combat Integrated Releasable Armor System )。同樣有快速脫卸的能力

這種防彈背心可以同時裝入軟防彈層和硬質防彈面板

下面是一名穿著CIRAS MAR的女排爆兵

與此同時,Eagle公司還有另一款產品也廣泛被美軍方採購,那就是PC(Plate Carrier)

與CIRAS不同,他不能塞入軟防護層,需要與PACA軟防護背心配合使用

PS:PACA是一個公司的名字,1975年成立的,公司的宗旨只有一個:做全世界最好的防彈裝備。依靠著技術實力和執著的精神,他們今天得以為軍方、警方提供最先進的防彈裝備。

PACA軟防護背心

PCPACA

08年的時候,CIRAS的替代者千呼萬喚使了出來,BAE Systems 榮譽產品——新一代的RBAV(Speical Forces Releasable Body Armor Vest)。

比CIRAS更輕更軟,穿著更舒適性。考杜拉600D尼龍,左右各有兩個內藏彈匣包,可裝4個標準5.56mm彈匣,背後新增加的水袋包,新的快拆系統

-------本人就有一件。

正面

背面,無視那面俄羅斯國旗,我把它貼錯地方了,本來應該貼在正面的。

位於背部的調節系統,可以看見銀白色的快拆鋼絲,鋼絲一拉,整件RBAV就會全部散架,達到快脫的目的,當然,把它組裝回去要花相當一段時間。

展開照

註:拍攝下圖時,筆者意識到了那面俄(die)國旗粘貼錯誤,又把它貼回了正面。

----------------------------------------------------------------------------------------------------------

上面講到的是RBAV這種好東西,但是,需求始終是有不同的,區區一件RBAV並不能滿足SOCOM下屬的各種作戰單位和其他軍種中的基♂佬們多變的口味。

USMC從2006年起開始訂購全新的MTV(Modular Tactical Vest)來取代舊式的OTV。

同IOTV一樣,設計有全新的快解設計方便醫療兵救援。側面可插入SAPI板加強防護。

穿戴方式和IOTV大同小異,都比較方便。(註:下圖是MTV的一個輕量化方案,並沒有廣泛採用)

從防護性能來看,MTV的防護可以說是達到了變態的程度,尤其是側面,甚至可以說是防護過剩。按照MTV說明書強調的穿法,穿戴時前後片的側延伸片必須相互重疊,否則就必須換更大一號的背心;然後護腰的內置側裝甲袋裡先要在靠近身體的一邊放置一塊軟質防彈版,然後再在外側放一塊ESAPI硬質側板,護腰內側還要裝一塊海綿緩衝墊。必要的話還可以把XS碼的ESAPI正面板通過專用袋外掛護腰外面。算算MTV標準穿法側面有多厚,2-3層的IIIA級防護軟襯,一塊III級防護的硬質插板。這樣的防護,穿上去的話是不是覺得有點像那啥啥戰士呢?(滑稽)

MTV和OTV系列的缺點都是一樣的:重量嚇人。

於是新一代的SPC(Speical Plate Carrier )誕生了,輕量化的產物。同樣是Eagle的產品。

一件SPC

一堆SPC

有些朋友可能覺得,SPC的防護級別僅僅達到防破片衣的級別而已,然而事實不然。SPC防護級別上並不僅僅是「一件破片背心」。

SPC前後片都內置不可拆卸的IIIA級的軟襯,還有安裝ESAPI插板的內袋(雖然看不見但並不代表不能裝),護腰上還能外掛裝甲袋安裝ESAPI側板。SPC防護級別和MTV是完全一樣的。SPC輕量化的代價不是防護級別的降低,而是肩部頸部和身體側面防護面積的取捨,對比上面兩張照片即可看出差別。

最後,作為完結,放一張MTV和SPC的同堂照

=============================完=========================================

下期預告:快拆。
