建築施工圖該如何確定需要畫哪些牆身大樣和節點?

實習,在畫施工圖,但是清楚哪些部位需要牆身大樣和節點,一直被結構要求加節點...此外關於標高,如何確定是標建築標高還是結構標高...


知乎首答,不請自來。工作3年,全程參與並且建成兩個項目,繪製過3套以上完整的施工圖,因為是從方案一直跟到施工圖,而且工作室領導對於作品把關比較嚴,又注重細節,所以在節點和大樣的繪製上還是多少有了一些經驗。下面簡單說一下個人的觀點。

首先要明確的一點是建築施工圖是用來指導施工的設計圖紙,所以所有圖紙的繪製必須以施工人員能夠按照你的圖紙建造出符合設計意圖的建築為根本目的,所以繪圖的原則要以表達清楚為準。

通常情況下我們國內的施工圖包含了設計說明、工程做法表、總平面、平面、立面、剖面、衛生間大樣、樓梯大樣、牆身大樣以及門窗大樣門窗表等。為什麼需要這些圖紙?理論上如果能夠有足夠大的圖紙能夠把所有信息都反映在平立剖上,那麼我們只需要畫平立剖就夠了。但現實是一張圖紙不可能涵蓋所有信息,太大的圖紙施工人員看起來也不方便。所以繪製施工圖實際上是一個比例不斷放大,設計逐漸深入的過程。我們一般把平面圖、立面圖、剖面圖的比例定在1:100,在這個比例下我們能表達清楚的主要是建築的軸網,牆體的定位,門窗、洞口、坡道、台階雨蓬的定位,建築層高、門窗高度、建築各個構造部件的標高位置等等,由於樓梯相對比較複雜,需要表達清楚每個踏步的尺寸,就需要單獨引出來放大到1:50的比例下來表達平面和剖面的內容,而衛生間內有各種衛生器具和需要組織排水,也需要單獨把平面放大到1:50來繪製。同理根據工程性質和複雜程度,必要時都可以局部引出來單獨放大繪製。

通常情況下工程做法表中描述的是屋面、樓地面、頂棚、地下室等的標準做法,而牆身大樣和節點詳圖需要表達的則是建築各個特殊部位的具體做法和局部尺寸,所以理論上建築的每個材料交接、轉折、收口的位置,與不同構造部位的關係都需要畫詳圖大樣(比如檐口檐溝、出屋面的井道、牆身、幕牆、散水、排水溝、集水井、台階踏步、坡道、欄杆扶手、雨蓬、地下室防水、變形縫等等),繪製出不同構造層次,並且標註清楚尺寸、材料及不同的技術和做法要求,有必要時還需要平立剖及軸測多種方式表達,節點大樣的多少取決於你設計的有多深入,舉個極端的例子,福斯特設計的apple store的施工圖細緻到了吊頂上的攝像頭。

當然國家出了很多標準圖集,許多節點是可以直接引用的,但是個人並不贊成這種做法,因為標準圖集中的做法很難完全滿足你的需要,理解之後吸收才是正確的使用方法,而且即便是完全照圖集繪製一遍也是一個很好的學習過程。

一般情況下,我在畫施工圖的過程中標準圖集只是作為參考,畫詳圖也沒有捷徑可以走,只能依靠自己收集和學習大量優秀的細部設計,反覆的思考推敲和不斷的經驗積累,當然對於新手來說最重要的還是要多看多問。這裡可以貼幾張我們工作室一位日本爺爺的手繪節點大樣圖,幾十年的經驗以及一絲不苟的精神,僅靠一張紙、一支筆和一把比例尺,就能畫出任極其精細漂亮的細部節點。很遺憾的是他今年3月已經退休,臨走前我們還為他舉辦了他的手繪個展。

關於標高:理論上來說建築專業的施工圖中的標高標註都標的建築標高,只有一些用建築標高無法表示清楚的地方(如屋面標高)或者需要控制結構標高的位置才標結構標高,但是標結構標高時需要明確說明。

以上都是個人經驗的泛泛之談,如有錯誤歡迎批評指正。

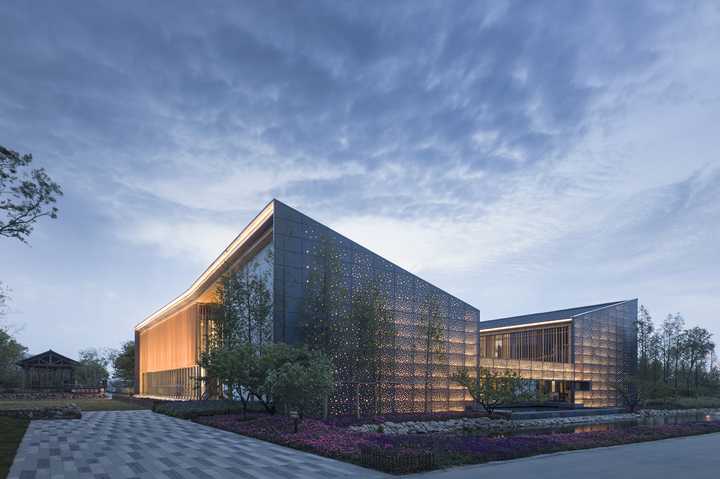

優秀的細部設計決定了建築的最終品質,最後貼幾張我們的建成作品照片


首先要明確本回答只代表本人的個人實踐經驗,具體施工圖的管控和實施細節每家設計院都略有不同,你既然在實習,這種問題就應該找帶你的師傅打破沙鍋問到底,別不好意思。

先說簡單的,標高,你畫的是建築圖,能標建築標高的地方都盡量標建築標高,實在嫌麻煩的地方可以偷懶標結構標高,或者是涉及到外包/二次設計的內容,也可以標結構高。比如平屋頂,因找坡面層的存在,高差變化較大,比較認真的做法是標屋脊線(最高點)和最低點以及坡度,分坡比較複雜的時候還要計算。比較偷懶的就標個結構高度完活,缺失的內容就只能施工單位和業主自己補了。

節點和牆身大樣,從道理上講是一樣的,滿足以下兩點的都應該/必須畫大樣圖

A:平立剖表達的不夠細緻的部位

B:不表達細緻尺寸/做法會影響現場施工或其專業跟進配合

樓梯:就算不是炫到死的變截面螺旋樓梯,普通樓梯的每個台階的尺寸、歇台的尺寸,梯段梁和結構梁的關係,層高的變化,這些都需要詳圖來表現。

牆身:每個立面造型、變化對應的尺寸、材料、構造做法,和結構的關係,和各層牆板梁的關係,和屋面構造的關係,地面的收口,地下部分的延伸等等。這些平立剖都遠遠無法說清楚。

有一個觀點可以很好滴解釋這些圖的必要性,把你自己想像成現場工人/技術員/監理/項目經理,當你拿到這一套施工圖的時候,會不會有疑問,會不會因為你的圖紙哪裡沒畫清楚或畫錯了,活就干不下去了。需不需要打電話問你:"X工啊,這個牆裙要做出來多寬啊,我看圖紙上也沒個標註啊,還有咱這立面不是寫的干掛石材嗎,牆身大樣怎麼是塗料啊。「

其實,詳圖是施工圖最重要的語言,是一個建築師展示他的創造力和專業水平的最直接的武器,尤其對於新手而言多畫畫詳圖比和效果圖公司泡在一起改那幾張破渲染,更利於成長。以前院里的老師曾經對我說,先畫牆身大樣,再做立面。初聽覺得走火入魔,現在多少有點體會。

另需注意,明確說明為非建築專業或土建施工圖設計範圍的,可以不做。

比如幕牆,個別項目幕牆施工圖會遠晚於土建施工圖,你做你的也不用管它。

比如專業性很強項目(電影院、變電站、油庫之類)會請專業公司重新設計,你平面示意一下是 啥就OK了,自然也不用畫什麼詳圖。


哎,我施工單位的,求設計院輕虐我們。你就從一邊捋一捋,有變化就畫一個,我們施工的不嫌多。圖是你畫的,你可能知道哪個部位該是怎麼樣的,可我們現場的不一定知道啊。結構圖用結構標高就是到結構板嘛,建築圖用建築標高到建築完成面嘛,因為室內地面需要抹灰地磚什麼的,肯定跟樓板不是一個標高……

哎,我們真的不嫌圖多……


酒店裝飾現場管理來吐槽一下,去年到現在,接了一個3.4萬平米的酒店裝飾管理工作;裝飾圖紙和土建現場牆體尺寸對不上,裝飾圖紙缺項,漏圖;裝飾圖紙和隱蔽工程圖紙對不上;裝飾圖紙缺少材料說明;裝飾圖紙所用材料和圖紙做法對不上(如瓷磚干掛用8毫米海棠角);節點和大樣圖比較少;裝飾圖紙和效果圖對不上;到了後期,基本就是和甲方老闆商量著,根據效果圖,憑經驗施工。說真心話,非常需要圖紙詳盡,嚴謹,合理。這裡的合理多說一下,是希望在施工圖上所提供的工藝,做法既簡單成本低,又好控制質量,達到甲方預期效果。代表個人,真心希望設計們手下留情!!!拜託了!!!


—先說結論:有需要就畫,沒需要就不畫。

—那麼如何判定是否需要呢?

—首先題主得要明白,圖紙存在的意義是什麼。

—圖紙本身是【傳遞信息的一種方式】,用我老師的話說,如果他用嘴說,告訴工人怎麼蓋樓,這樓能蓋起來,他絕對不畫圖。

—那麼施工方【按圖施工】就是他們職責所在。

—而且施工圖本身是可以無限細緻的畫下去的,

—所以,要畫多少節點,節點是否需要重新設計,在什麼位置需要畫,比例大小是多少,完全取決於你對自己方案的要求。

—答主本人在事務所實習期間也面對過這樣的問題,當時的情況是,我們事務所出方案,當地設計院深化施工圖。由於總建築面積不大,但是建築的每個空間都不一樣,而且還有不同的高差,牆體也並不規整。所以在節點方面,我們也很糾結,到底要不要畫。最終的解決方案是,但凡在平立剖上看不出來的細節部分,全部標示出即可。


在設計院畫了審了無數結構施工圖,在甲方主要是審圖,也全程各專業各部門管過好幾個項目,所以估計我是最有資格答覆這個了。主要說住宅,公建我一般要求沒那麼細。

一,看甲方乙方。有經驗的甲方會提供你設計要求,要仔細研究要求的深度和大樣。你說的結構樓板和建築完成面,設計要求有的就按甲方規定來。小甲方,那就無所謂了,按你們設計院規定來,反正甲方也不懂。

小施工隊要畫細,因為他們自己沒辦法深化。大施工隊會畫好大樣讓你來簽名。

二,施工合同是不是總價包死,如果是,你漏畫而引起的每一個修改通知,都會成為甲方扣錢的理由。

三,盡量引用甲方標準和中南標,少畫少錯,但是偏門的引用記得附圖,工地不一定有中南標。前面有工程師說要少引用,我的意見是中南標不是完美的,但是至少是可行和節省時間的,甲方無法指責你錯誤,優化那是甲方的事情。鑒於我在審圖中看到的各種設計師天馬行空的做法有感。

四,涉及到大的造價的一定要畫。

五,空間複雜的地方,結構都搞不清楚的地方,不畫大樣,工地能搞清楚?

六,建築大樣要對應結構大樣。大部分錯誤都是在這個環節上。其他專業是不看結構圖的。

七,看得見的外立面細部。

八,防水保溫沉箱陽台天面細部做法。不畫也一定要有引用。一定要徵求甲方同意或用甲方標準。

廚房廁所布置圖,排氣扇做法,飄窗剖面。

九,「正確的」門窗表的細部尺寸,欄杆剖面,小甲方說不定真按你的門窗表施工了。之所以強調正確,是因為現在懂門窗開啟尺寸的建築師是越來越少了。

十,牆面分縫,你不畫還指望施工按總說明天馬行空的做?

十一,地下室人防這些就不說了,太煩了。

如果覺得這麼多大樣太恐怖了,請貴院完善標準大樣或者別做大地產項目了。


關鍵還是看收多少錢一個平方的設計費...特別牛逼的設計院比不上,你一個建築設計師拿著八毛錢一個平方的設計費,你出著二十塊錢一個平方的設計圖紙?不現實的....


前鋼結構公司設計狗 強答一發 -----------------------------------------------------繪製前請想像自己是施工人員 看到圖後能不能看懂 明不明白怎麼做 題主是剛實習 那麼第一先看圖集 多看 多想 多問 理解其中基本要素是什麼 第二 結合當地實際情況 施工便捷性 來做 標高的話 個人覺得還是給結構標高好 相對直觀 -------------以下是吐槽-------------------------很多大的設計院輕視施工單位 認為畫出來就結束了 基本尺寸錯誤 標註前後矛盾 節點前後碰撞就不說了 見多了 最可怕的是不因地制宜 東北的工程選用南方常用節點 新疆的工程按照廣東的常規做法做 也是有的 圖集上的很多節點只是想像起來很美好不好 施工單位哭暈在現場啊 另外 完全copy圖集 要你何用啊 設計師剛畫圖的時候可能會把一些細節畫的很細 但是 畫之前確定是不是主要的節點啊 主要的沒有 你告訴我要怎麼做呢


講道理,只要牆面有變化的地方都需要牆身大樣,這樣的施工圖施工方施工起來比較輕鬆,不過一些常規的牆身,即使你沒有大樣,施工方經驗豐富點也能施工。

一般建築施工圖大部分都是標的建築標高,結構會根據面層厚度自己定結構標高,所以一般建築標高都是整數,而結構標高則不是,比如二層樓面標高是3m,這個一般是建築標的,那麼結構標高可能就是2.95m,就是留有50公分的面層。

苦逼的畫圖狗 。。。希望對你有用!


你要明白你是設計建築的...那麼你的施工圖就需要別人能按照你的圖蓋的出來!所以,細節越豐富,設計越出彩的設計大樣圖就越多。因為與眾不同就不能添加索引圖集,記著以前上學的時候聽老師講很多設計大師的施工圖動輒就幾百上千張....深深的讓我理解了什麼叫做細節決定成敗...。所以除了常規的牆身大樣,屋頂構造詳圖和樓梯間詳圖以外,把你想設計的雨棚,立面設計,裝飾細節等東西都盡量用詳圖表達出來……做到這一步,你的施工圖應該就差不多了。至於標高,施工圖設計中會有和各個專業互相提資料的過程...你先把你的建築標高定好,然後結構會返給你結構標高...你只需要把其中重要的結構標高複製粘貼到你的建築圖紙中即可。


最標準的大樣做法肯定是參考圖集 而且這樣做風險最小 也最省事 如果非要自己畫的話 每個地方 每家設計院 都有自己的一些習慣做法 要跟前輩多問 多請教 如果是一個項目幾個人分開畫 細部大樣的處理一定要保持一致


施工圖是為了施工、、施工圖設計的根本就是方便施工、讓人一看就懂、、哪裡結構複雜不好做就畫哪裡唄、這種問題、、以前沒聽課吧、、


想著自己是施工方,看哪兒不充分


理論上所有不一樣的節點都應該放大樣出來。現實當中看心情


只說建築立面。按照我畫圖的習慣和要求,會讓建築提360度的牆身,周圈所有帶線腳的位置,只要有些區別的,都剖一下,有時間,還會和建築師一起核對一下立面上相同,因為結構布置的不同,導致做法不同的地方,再補一下。工作不互相推諉,結構建築一起補,做出來的東西才會施工的順利。

不過,最近接手過的項目,工期基本只有十五天到二十天,所以,實在是達不到以前自己畫圖的標準。無力……


首先你要對你要做施工圖的建築了如指掌。第二要時刻提醒自己施工圖是為了告知施工單位如何施工的。節點就是所有和構造表不一樣的有變化的位置都要畫。最後保證施工單位看了施工圖能完整的完成整個施工過程。


原則就是只要不一樣的都要表達,然後能確定做法的就寫建築標高,不然就寫結構標高。希望對你有幫助.


多看看其它施工圖,還有就是你自己要有立體感,想想這個地方你要是不畫一個節點現場施工人員能不能看懂你的設計意圖!

可能我說的太片面,但事實是這樣,我是干施工的,我在拿到施工圖時很多時候都覺得設計在某個地方上一個剖面節點示意,這樣我就有多種理解方式,因為在某些地方多種理解方式都可以施工,都能做出你的外觀效果,但內部結構可能就大為不一樣!


結構圖標註結構標高建施圖標建築標高,正常情況下建施圖標高會比結構高几公分


設計院3年工作經驗路過

我是方案人員

領導不讓我畫施工圖,所以我也就沒有正經的畫過施工圖,為啥?因為我方案做的好唄!

好了,說正題,哪些大樣詳圖要畫,哪些不要畫,這個問題應該看的開點,不應該局限於詳圖大樣,或者是牆體。而是說,什麼圖要畫。

首先應該從根源上看,我們為什麼要畫施工圖,為什麼要設計。

設計是為了表現甲方要什麼,就是使用功能和設計師的設計意圖,這裡不展開說了。

為什麼要畫施工圖,廢話,給施工的人看,施工的人不看圖,畫施工圖幹什麼?拿方案圖給施工的看?施工方懵逼了,施工方可不是善解人意,知道甲方要什麼。

所以,施工圖的內容,說白了就是要讓施工的看了知道怎麼干,換位思考你施工的話,看到設計院給的施工圖會不會懵逼。所以,圖紙要表達清楚一切要施工的內容,完美的施工圖就是----施工方照圖施工,不和設計院BB一句話。
