Touch ID 的圖標是怎麼樣畫的？

12-04

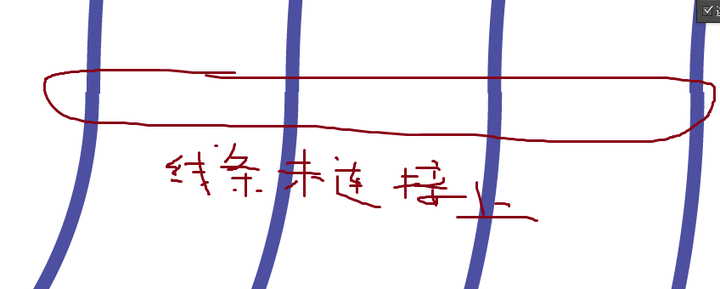

我從driblle上看到一教程，教怎麼畫這個icon的，我照著這個畫也沒有成功畫出來。主要遇到的問題是無法精確地完成線條的切割和連接，畫出來的效果：

教程網址 Dribbble - how to: create touch id logo by Anton Kudin
文章出處老鳥創意設計團
請問有人知道怎麼樣才能標準繪製么？
雖說教程里有簡略的步驟，但是具體操作起來就遇到了難以解決的細節問題，你不信試試，本人用的是AI，據說可以用ps製作，源文件可從教程內下。我想知道怎麼樣才算標準繪製。如果有畫出來的就放到知乎上吧，也可以發私人郵箱caobo163@yeah.net thanks。

恩，先上個成果——

以下步驟是在 AI 中，400px * 400px 的畫布中繪製完成。網格尺寸是每格 20px * 20px. 其中要注意的一些點，放在最後。帶過程的 AI 文件，也會在後面附上鏈接。
------
一、畫八個同心圓，尺寸從直徑 40px 到直徑 320px，每一個之間直徑相差 40px. 嘗試過用「Blend」功能來實現，但尺寸會有問題，所以還是用了一個一個複製、調尺寸的繁瑣方法。如圖。

二、用剪刀工具（Scissors Tool, 快捷鍵為 C）點每一個圓的左、右兩個錨點，將其切割成上下兩半，保留上半。試圖用 Divide Object Below 來做，但並不能做到此效果，所以只好一個一個錨點用剪刀點。如圖。

三、以最左側點為圓心，再畫從直徑 40px 到直徑 640px 的 16 個同心圓。每個直徑差同上，如圖。

四、再次用剪刀工具。剪剩每個圓在右下的 1/4 圓，如圖。

五、此時，如果操作沒有出問題，路徑應能使用 Control - J ( Mac: Command - J) 接合。然後，畫一個與最初大圓相同的圓，用以作輔助線，剪斷下方多餘路徑，如圖。

注意在路徑相交處截斷。

六、將用以輔助的大圓，刪剩最右突出的一點即可。到這步大體就完成了。

------

建議在「首選項」中將鍵盤增量設為 1px, 並且將智能輔助多選上幾個，並且適當調大選擇容忍度。

要避免問題補充說明中的路徑接不上的問題，就要確保每個圓的尺寸都是整數，而沒有小數點產生；同時，圓心的坐標也應當準確。否則，路徑的連接就會出現問題。建議在「變換」面板中，將圓的坐標基準點設為正中。

若有簡化上述過程中繁瑣步驟的方法，煩請告知。

過程文件：Procedure_.ai

先佔個位圖在家裡電腦裡面不是樓主說的那種畫法是通過幾個圓相交什麼之類的做出來的
----------------------------------------------------------------------------------------------------------------
上圖（忘了知乎不能看動圖看最後的鏈接）

不懂的話點蘋果 Touch ID的icon是怎麼畫...@孔果採集到UI(110圖)_花瓣UI 交互設計

猴賽雷！會弄了！

簡單方法： rhino畫線，Ai設線寬，上色

Ctrl+J連接
